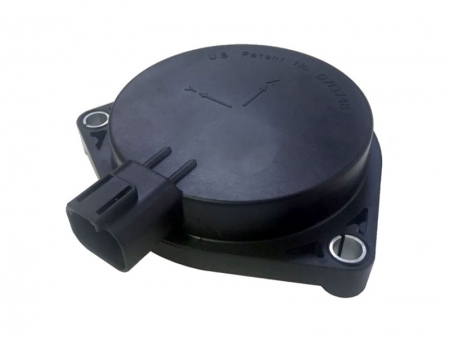

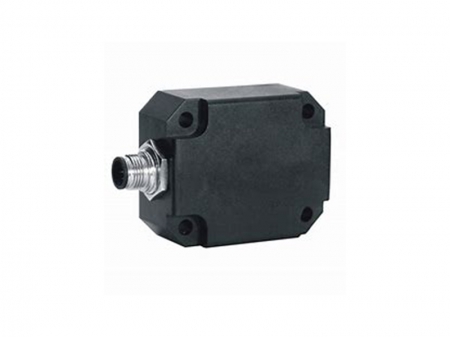

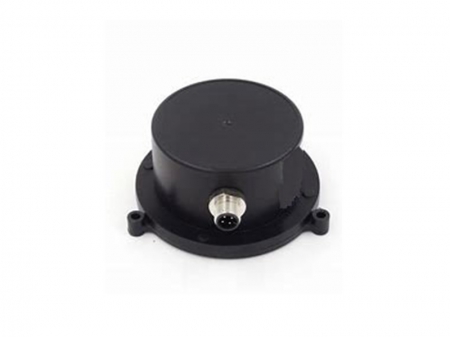

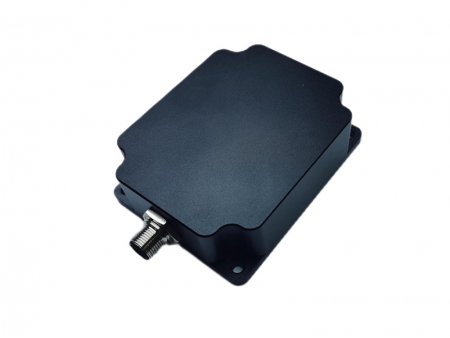

Sensor de inclinacão (inclinômetro) ADS-I
Solicite uma cotação
A Yuanben desenvolveu e produziu um sensor de inclinação biaxial de alta precisão (também conhecido como inclinômetro). A faixa máxima de medição do biaxial pode chegar a ±90°, com saída de interface de comunicação CAN open e J1939.
Características
- Comunicação estável, econômica
- Todas as peças são de nível industrial, com desempenho confiável
- Classe de proteção IP67
- Fonte de tensão ampla de corrente contínua
Utilização
- Monitoramento da segurança da plataforma de trabalho aéreo
- Medição de ângulo, registrador de atitude de inclinação
- Controle e monitoramento de segurança
- Caminhão de bomba de cimento
Parâmetros técnicos
Item | Condição de teste | Valor mínimo | Valor típico | Valor máximo | |
Tensão de operação (V) | Corrente direta | 8 | 12 | 30 | |
Corrente estática de operação (mA) | VCC=12V (sem carga) | 15 | 20 | 25 | |
Temperatura de operação (℃) | -40 | 85 | |||
Faixa de medição (°) | Feixo duplo | ±10, ±30, ±80, ±90 | |||
Resolução (°) | Faixa de medição ≤±90 | 0.01, 0.05, 0.1 | |||
Precisão (°) | Faixa de medição ≤±10 | Resolução: 0.01 | 0.05 | ±0.1 | |
Resolução: 0.1 | ±0.2 | ±0.3 | |||
Faixa de medição ≤±30 | Resolução: 0.01 | ±0.1 | ±0.2 | ||
Resolução: 0.1 | ±0.3 | ±0.4 | |||
Faixa de medição <±60 | Resolução: 0.01 | ±0.15 | ±0.3 | ||
Resolução: 0.1 | ±0.4 | ±0.5 | |||
Faixa de medição ≤±80 | Resolução: 0.01 | ±0.4 | ±0.8 | ||
Resolução: 0.1 | ±0.8 | ±1 | |||
±80< Faixa de medição ≤±90 | ±5 | ±10 | |||
Repetibilidade (°) | Faixa de medição ≤±10 | Resolução: 0.01 | 0.04 | ||
Resolução: 0.05 | ±0.1 | ||||
Resolução: 0.1 | ±0.2 | ||||
Faixa de medição ≤±30 | Resolução: 0.01 | ±0.06 | |||
Resolução: 0.1 | ±0.25 | ||||
Faixa de medição <±60 | Resolução: 0.01 | ±0.1 | |||
Resolução: 0.1 | ±0.35 | ||||
Faixa de medição <±80 | Resolução: 0.01 | ±0.2 | |||
Resolução: 0.1 | ±0.5 | ||||
Faixa de medição ≤±90 | ±4 | ±8 | |||
Desvio de temperatura da posição zero (℃) | -40 to 85℃ | 0.005 | 0.01 |
- Observações:
- A resolução refere-se à menor alteração que pode ser detectada dentro da faixa de medição; quanto maior o ângulo de medição, menor a resolução.
- Esses parâmetros são os dados de ângulo quando o coeficiente do filtro é 5 após 10 segundos de ligação.
- O desvio de temperatura do ponto zero refere-se ao deslocamento do ângulo quando a temperatura ambiente muda (o ângulo de saída é constante à temperatura ambiente).
