Sensor magnético de velocidade MEVS
Soluções em sensores para medição de velocidade

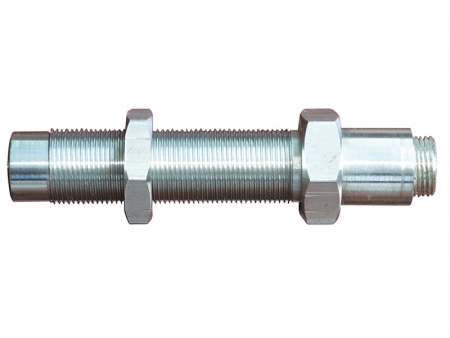

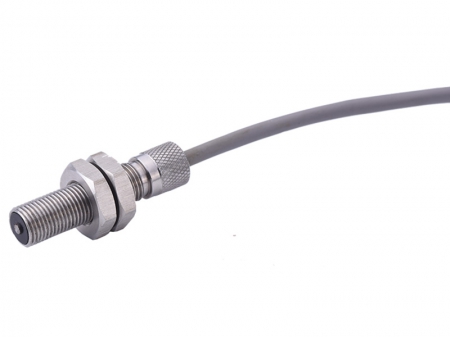

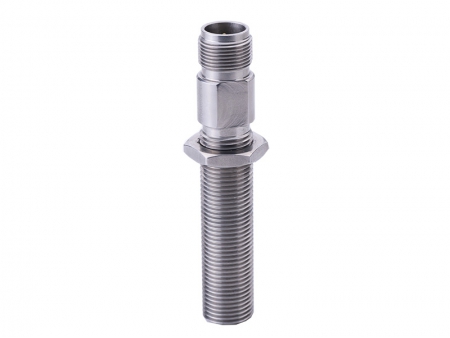

O sensor magnético de velocidade MEVS da YUANBEN é composto por um chip sensor de magnetorresistência e um invólucro de metal. Ele é usado para detectar a posição e a velocidade de rotação dos dentes de engrenagens condutoras magnéticas.
O sensor magnético de velocidade de rotação apresenta alta frequência de resposta, alta precisão, excelente anti-interferência, embalagem compacta, fácil montagem, alta confiabilidade e ampla faixa de temperatura de detecção, o que o torna aplicável em diversos setores, incluindo têxtil, transporte, metalurgia, química, aeroespacial, automotivo, robótica e maquinário.
Modelo | ||
P/N | VS-08 | VS-06A |
Tensão de alimentação | não | não |
Proteção contra curto-circuito | sim | sim |
Sinal de saída | onda senoidal | onda senoidal |
Tensão de saída | proporcional à velocidade alvo | proporcional à velocidade alvo |
Corrente de saída | 20mA | 20mA |
Resistência de saída | 1.7KΩ±10% | 1.0 KΩ±15% |
Indutância de saída | 400mH±20% | 250mH±20% |
Faixa de velocidade de teste (RPM) | 40-6000RPM | 40~6000RPM |
Frequência | 10kHz | 10kHz |
Direção de rotação da engrenagem | não | não |
Folga de ar de trabalho | 0.5-2.0mm | 0.5-2.0mm |
Resistência de isolamento | 100MΩ | 100MΩ |
Código do compartimento | M12*50 | M1032 |
Direção de montagem do sensor | não | não |
Cabo | 500mm | 500mm |
Faixa de temperatura | -40~-125℃ | -40~-125℃ |
Classe de proteção | IP65 | IP65 |
Material do alvo de teste | aço de baixo carbono | aço de baixo carbono |
Tipo de engrenagem | 60 dentes, módulo de engrenagem: 2 | 60 dentes, módulo de engrenagem: 2 |
- Detectores de RPM/velocidade (controle de motor)
- Sensores de posição (detecção de até 0,002")
- Contadores de pulso (impressoras, acionamentos de motor)
- Sensoriamento de corrente (sistemas de controle de motor)
- Máquinas bancárias (caixas automáticos)
- Telecomunicações (detector de gancho liga/desliga)
- Sensores de posição do eixo
- Sensor de posição do virabrequim
O sensor MEVS detecta diretamente engrenagens ferrosas rotativas, como engrenagens de velocidade de rede, engrenagens de transmissão de energia, transportadores e outros codificadores de eixo semelhantes baseados em engrenagens.
