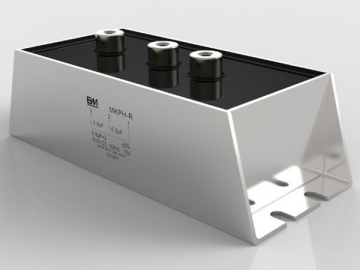

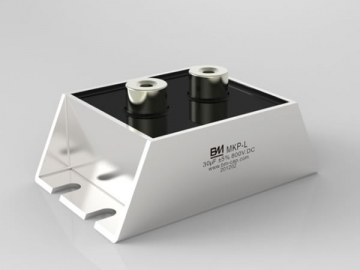

Capacitor eletrolítico com carcaça de aluminio

Solicite uma cotação

Sobre nós: http://qcledlighting.com.br/2-5-2-outdoor-wall-mount-led-light.html

O capacitor industrial não indutivo é envolvido com uma resina epóxi resistente à chama. O nosso capacitor eletrolítico tem carcaça de alumínio e ligações terminais com porcas de cobre.

Este capacitor de polipropileno metalizado não somente tem as características de boa dissipação de calor, baixa elevação de temperatura e sobre corrente forte, mas também é conveniente para a instalação de circuito de ponte.

Nosso capacitor de filtro é amplamente usado no capacitor eletrolítico AC/DC como dispositivo de aquecimento por indução, grande fonte de alimentação comutada e outros tipos de equipamentos eletrônicos de potência.

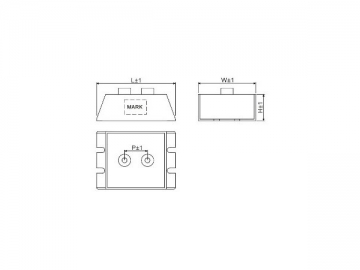

Diagrama do capacitor eletrolítico com carcaça de aluminio

(1) capacitor eletrolítico

Parâmetros do capacitor eletrolítico com carcaça de aluminio

Padrão de referência		GB/T 17702, IEC 61071
Categoria climática		40/85/21
Tensão nominal		400VDC-1,200VDC
Capacitância nominal		10μF -40μF
Tolerância de capacidade		±5%(J), ±10%(K)
Tensão de ensaio	Entre os terminais	1.5×Un(VDC)/60S
	Entre os terminais e a carcaça	2×Ui 1,000(VAC)/60S
Resistência de isolamento		≥5,000S(100VDC,60S)
Tempo de súbida do impulso(dv/dt)		≥100V/μS

Dimensões padrão do capacitor eletrolítico com carcaça de aluminio

(Unidade: mm)
Tensão nominal	Capacitância nominal	C	L	A	P
800VDC	20μF	92	60	40	28
	25μF	104	70	40	28
	30μF	104	70	40	28
	40μF	120	90	40	28
	45μF	120	90	40	28
	50μF	130	102	40	28
	60μF	130	102	40	28
	70μF	150	108	40	28
	80μF	150	108	40	28
