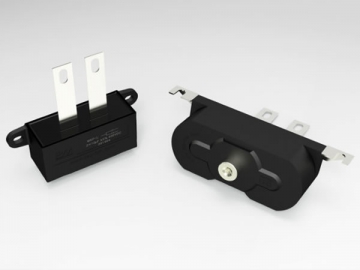

Capacitor eletrolítico MKP-L
O capacitor eletrolítico MKP-L é projetado de acordo com o conceito estrelar do fim para o começo. Este capacitor industrial possui estrutura não indutiva, encapsulamento plástico, instalação com furo único e função avançada de dissipação de calor a partir dos eixos, etc.
Devido as ligações do terminal terem o mesmo espaçamento e altura que o retificador, desta forma conseguimos resolver uma série de problemas; Nosso capacitor eletrolíticoalcança competentemente a distância da fluência alongada entre os terminais e a carcaça de alumínio, além de possuir como característica um curto-circuito de prevenção, dimensão da instalação compacta, custo de instalação baixo, dissipação de calor boa a partir dos eixos, alta relação preço-desempenho e etc.
Além disso, apresenta excelente propriedade de isolamento e instalação fácil, o nosso capacitor eletrolítico tem sido popularmente utilizado no capacitor eletrolítico AC/DC em todos os tipos de equipamentos eletrônicos de potência, tornando-se uma substituição atualizada do capacitor eletrolítico com carcaça de alumínio.

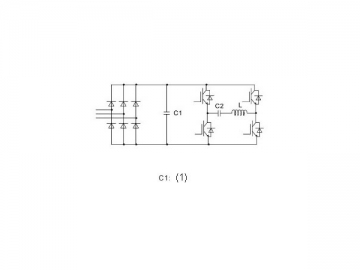

Diagrama do circuito típico do capacitor eletrolítico MKP-L (1) capacitoreletrolítico| Padrão de referência | GB/T 17702, IEC 61071 | |
| Categoria climática | 40/85/21 | |
| Tensão nominal | 400VDC-1,200VDC | |
| Capacitância nominal | 10μF -40μF | |
| Tolerância de capacidade | ±5%(J), ±10%(K) | |
| Tensão de ensaio | Entre os terminais | 1.5×Un(VDC)/60S |
| Resistência de isolamento | ≥5,000S(100VDC,60S) | |
| Tempo de súbida do impulso(dv/dt) | ≥100V/μS | |

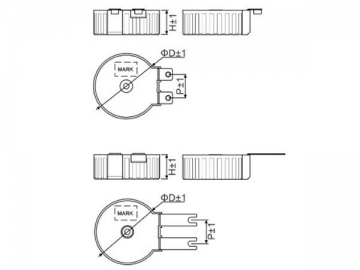

| (Unidade: mm) | ||||
| Tensão nominal | Capacitância nominal | ФD | A | P |
| 800VDC | 20μF | 66 | 30.5 | 28 |
| 25μF | 66 | 30.5 | 28 | |
| 30μF | 79 | 30.5 | 28 | |
| 40μF | 79 | 30.5 | 28 | |
