Capacitor eletrolítico com carcaça de plástico
Solicite uma cotação
O capacitor eletrolítico com carcaça de plástico é um capacitor industrial não indutivo, encapsulado com uma resina epóxi retardadora de chama e possui uma carcaça de plástico. Soldado com fio de cobre estanhado ou terminais de cobre, este capacitor de polipropileno metalizado pode ser instalado diretamente na placa do PCB. Nosso capacitor eletrolítico pode ser usado no capacitor AC/DC e amplamente aplicado em diferentes tipos de equipamentos eletrônicos de potência.

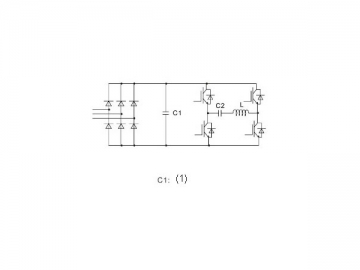

Diagrama do circuito típico do capacitor eletrolítico com carcaça de plástico (1) capacitor eletrolítico
Parâmetros do capacitor eletrolítico com carcaça de plástico| Padrão de referência | GB/T 17702, IEC 61071 | |
| Categoria climática | 40/85/21 | |
| Tensão nominal | 400VDC-1,200VDC | |
| Capacitância nominal | 1.0μF -50μF | |
| Tolerância de capacidade | ±5%(J), ±10%(K) | |
| Testing Voltage | Entre os terminais | 1.5×Un(VDC)/60S |
| Resistência de isolamento | ≥5,000S(100VDC,60S) | |
| Tempo de elevação de pulso (dv/dt) | ≥50V/μS | |

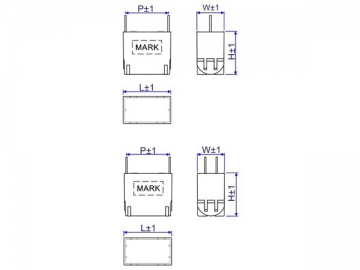

| (Unidade: mm) | |||||
| Tensão nominal | Capacitância nominal | C | L | A | P |
| 800VDC | 3.3μF | 36 | 19.5 | 32 | 31 |
| 5μF | 42 | 24 | 38 | 33 | |
| 8μF | 42 | 24 | 38 | 33 | |
| 10μF | 42 | 33 | 45.5 | 33 | |
| 12μF | 42 | 36 | 52 | 33 | |
| 15μF | 42 | 36 | 52 | 33 | |
