Capacitor ressonante com carcaça de aluminio

Solicite uma cotação

Sobre nós: http://qcledlighting.com.br/2-5-2-outdoor-wall-mount-led-light.html

Nosso capacitor ressonante com carcaça de alumínio tem encapsulamento com uma resina epóxi retardador de chama e é soldado com porcas de cobre. Este capacitor industrial tem carcaça de alumínio e estrutura de filme metalizada com séries internas e ambos os lados espessos.

Este capacitor eletrônico de potência é capaz de realizar dissipação de calor, baixa elevação de temperatura e forte sobre corrente.

Além disso, o nosso capacitor ressonante é conveniente para a instalação do circuito de ponte Nosso capacitor de polipropileno metalizadoé amplamente usado no capacitor ressonante e é aplicável a uma série de equipamentos eletrônicos de potência.

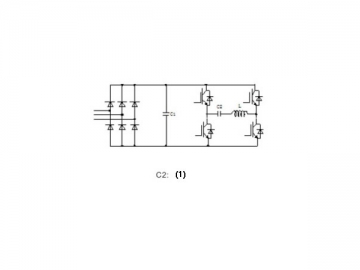

Diagrama do circuito típico do capacitor ressonante com carcaça de aluminio

(1) C2: capacitor ressonante

Parâmetros do capacitor ressonante com carcaça de aluminio

Padrão de referência		GB/T 3984, IEC 60110
Categoria climática		40/105/21
Tensão nominal		1,000VDC-4,000VDC
Capacitância nominal		0.1μF -3.0μF
Tolerância de capacidade		±5%(J), ±10%(K)
Tensão de ensaio	Entre os terminais	1.5×Un(VDC)/60S
	Entre os terminais e a carcaça	2×Ui 1,000(CA)/60S
Resistência de isolamento		≥5,000S(100VDC,60S)
Tempo de súbida do impulso(dv/dt)		≥1,000V/μS

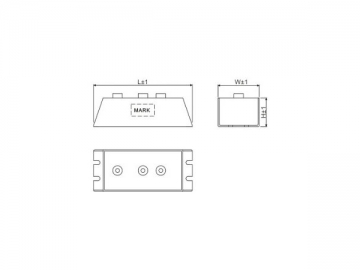

Dimensões padrão do capacitor ressonante com carcaça de aluminio

(Unidade: mm)
Tensão nominal	Capacitância nominal	C	L	A
2000VDC	2×1.6μF	178	78	40
2000VDC	2×1.9μF	178	78	40
3000VDC	2×0.4μF	140	56	52
	2×0.5μF	155	65	52
	2×0.6μF	155	65	52
	2×0.7μF	155	65	52
	2×0.8μF	175	74	52
	2×1.0μF	175	74	52
	2×1.2μF	175	74	52
6000VDC	0.5μF	210	90	92
6000VDC	1.1μF	210	180	92
