Capacitor eletrolítico encapsulado com resina epóxi

Solicite uma cotação

Sobre nós: http://stadhesive.com.br/epoxy-curing-agent-for-container.html

O capacitor eletrolítico é encapsulado com uma fita adesiva PET, tem uma estrutura não indutiva e é revestido com uma resina epóxi retardadora de chama. Com tamanho pequeno, este capacitor industrialpode ser instalado facilmente e de forma flexível.

Capaz de suportar corrente de ondulação alta, tem baixo ESL, baixa elevação de temperatura e vida útil longa. Nosso capacitor de polipropileno metalizado pode ser perfeitamente usado como um capacitor eletrolítico AC/DC em máquinas de solda, fonte alimentação comutada, chapeamento de fornecimento de energia, dispositivo de aquecimento por indução, inversor de potência e outros equipamentos eletrônicos de potência.

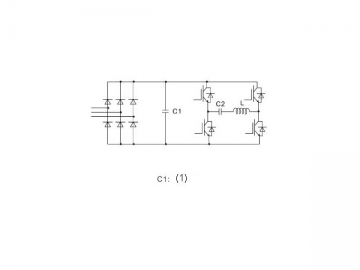

Diagrama do circuito típico do capacitor eletrolítico encapsulado com resina epóxi

(1) capacitor eletrolítico

Parâmetros do capacitor eletrolítico encapsulado com resina epóxi

Padrão de referência		GB/T 17702, IEC 61071
Categoria climática		40/85/21
Tensão nominal		400VDC-2,000VDC
Capacitância nominal		20μF -200μF
Tolerância de capacidade		±5%(J), ±10%(K)
Tensão de ensaio	Entre os terminais	1.5×Un(VDC)/60S
Resistência de isolamento		≥5,000S(100VDC,60S)
Tempo de súbida do impulso(dv/dt)		≥50V/μS

Especificações gerais do capacitor eletrolítico encapsulado com resina epóxi

(Unidade: mm)
Tensão nominal	Capacitância nominal	ФD	C
800VDC	10μF	36	37
	20μF	45	40
	30μF	46	50
	40μF	53	50
	50μF	59	50
	60μF	57	60
	70μF	61	60
	80μF	65	60
	100μF	73	60
1000VDC	10μF	43	40
	20μF	50	50
	30μF	54	60
	50μF	69	60
1800VDC	8μF	45	60
1800VDC	10μF	50	60
