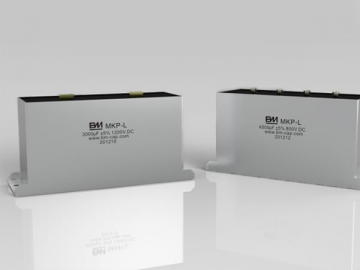

Capacitor de polipropileno metalizado DC-Link, em forma quadrada

Solicite uma cotação

Sobre nós: http://shielding-tape.com.br/3-4-copper-metallized-pp-film.html

Fabricado com filme de polipropileno metalizado resistente a temperatura, o nosso capacitor do DC-Link quadrado é encapsulado com resina epóxi retardadora de chamas. Este capacitor de polipropileno metalizado tem carcaça de alumínio ou aço inoxidável.

Nosso capacitor industrial tem alta corrente de pico, ESR baixo, vida útil longa e etc, além disso, é capaz de resistir a corrente de ondulação alta.

O capacitor de polipropileno metalizado DC-Link é amplamente utilizado para todos os tipos de equipamentos eletrônicos envolvidos com energia eólica energia fotovoltaica, energia de inversão, fonte de alimentação comutada, dispositivo de aquecimento por indução, UPS, etc. e também como suporte para o link DC, filtro e armazenamento de energia.

Diagrama do circuito típico do capacitor de polipropileno metalizado DC-Link

(1) capacitor DC-Link

Parâmetros do capacitor de polipropileno metalizado DC-Link

Padrão de referência		GB/T 17702, IEC 61071
Categoria climática		40/85/21
Tensão nominal		400VDC-2,000VDC
Capacitância nominal		50μF -1,000μF
Tolerância de capacidade		±5%(J), ±10%(K)
Tensão de ensaio	Entre os terminais	1.5×Un(VDC)/60S
	Entre os terminais e a carcaça	2×Ui 1000(VAC)/60S
Resistência de isolamento		≥5,000S(100VDC,60S)
Tempo de subida do impulso (dv/dt)		≥10V/μS

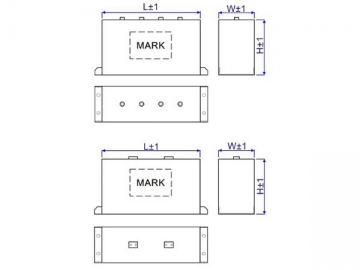

Dimensões padrão do capacitor de polipropileno metalizado DC-Link

(Unidade: mm)
Tensão nominal	Capacitância nominal	C	L	A
800VDC	3000μF	330	120	185
	4500μF	330	120	245
	6000μF	330	120	310
	10000μF	400	120	375
1000VDC	2000μF	330	120	185
	3000μF	330	120	245
	4000μF	330	120	310
	8000μF	330	230	310
	10000μF	400	230	310
