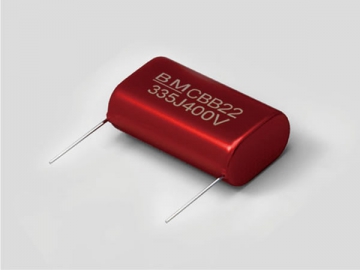

Capacitor de polipropileno metalizado CBB22

Solicite uma cotação

Sobre nós: http://shielding-tape.com.br/3-4-copper-metallized-pp-film.html

Revestido com uma resina epóxi retardadora de chama, o capacitor MKP CBB22 tem a tensão envolvida em um filme polipropileno metalizado. Este capacitor de polipropileno metalizado é um tipo não-indutivo e têm cabos de fio de cobre estanhado.

Este capacitor MKP CBB21 é resistente à umidade, tem forte capacidade de auto regeração, propriedade de isolamento alta e fator de dissipação baixo; nosso capacitor é perfeito para circuito de luz de LED, circuito de ignição e circuito de alta freqüência.

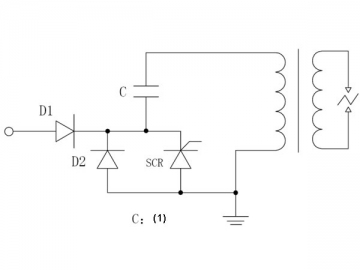

Diagrama do circuito típico do capacitor de polipropileno metalizado CBB22

(1) capacitor de polipropileno metalizado

Parâmetros do capacitor de polipropileno metalizado CBB22

Padrão de referência		GB10190, IEC 60384-16
Categoria climática		40/85/21
Tensão nominal		250VDC-630VDC
Capacitância nominal		0.1μF -10μF
Tolerância de capacidade		±5%(J), ±10%(K)
Tensão de ensaio	Entre os terminais	1.6×UR(VDC)/10s
Resistência de isolamento (20℃)	Entre os terminais	≥30,000MΩ, CR≤0.33μF (100Vdc,60s) ≥7,500S, CR >0.33μF (100Vdc,60s)
	Entre os terminais e a carcaça	≥100,000MΩ ( 100Vdc,60s)
Tangente do ângulo de perdas (20℃)		≤0.002 (1KHz)

Especificações gerais do capacitor de polipropileno metalizado CBB22

(Unidade: mm)
Capacitância nominal	250/275VDC					400VDC					630VDC
Capacitância nominal	C	L	A	P	Фd	C	L	A	P	Фd	C	L	A	P	Фd
0.10μF	18	6.5	12.5	15.0	0.8	18	6.5	12.5	15.0	0.8	18	6.5	12.5	15.0	0.8
0.15μF	18	6.5	12.5	15.0	0.8	18	6.5	12.5	15.0	0.8	18	7.5	14.0	15.0	0.8
0.22μF	18	6.5	12.5	15.0	0.8	18	6.5	12.5	15.0	0.8	18	9.5	15	20.0	0.8
0.47μF	23	7.0	14.5	20.0	0.8	23	7.0	14.5	20.0	0.8	23	9.5	17.5	20.0	0.8
0.56μF	23	7.5	15	20.0	0.8	23	7.5	15	20.0	0.8	23	10.5	18	20.0	0.8
0.68μF	23	8.0	16	20.0	0.8	23	8.0	16	20.0	0.8	23	11.5	19	20.0	0.8
0.82μF	24	7.0	14.5	20.0	0.8	23	9.0	16.5	20.0	0.8	23	12.5	20	20.0	0.8
1.0μF	24	7.5	15.5	20.0	0.8	23	10	17.5	20.0	0.8	23	14	21.5	20.0	0.8
1.2μF	24	8.5	16.0	20.0	0.8	23	11	18.5	20.0	0.8	29.5	13	21	26.0	0.8
1.5μF	24	9.5	17.0	20.0	0.8	23	12	20	20.0	0.8	29.5	14.5	22	26.0	0.8
2.0μF	24	10.5	18.5	20.0	0.8	23	14	22	20.0	0.8	29.5	17	25	26.0	0.8
2.5μF	24	12	20	20.0	0.8	29.5	13	21	26.0	0.8	29.5	19	27	26.0	0.8
3.0μF	24	13.5	21	20.0	0.8	29.5	14.5	22	26.0	0.8	35	18.5	26.5	31.0	0.8
3.5μF	24	14	21.5	20.0	0.8	29.5	15	23	26.0	0.8	35	20.5	28.0	31.0	0.8
