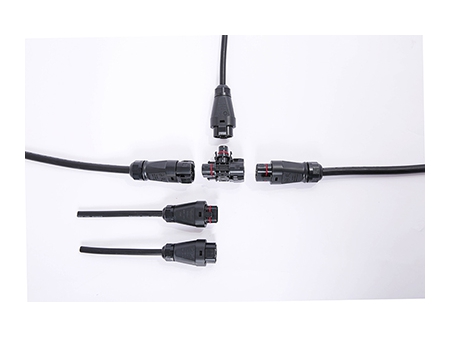

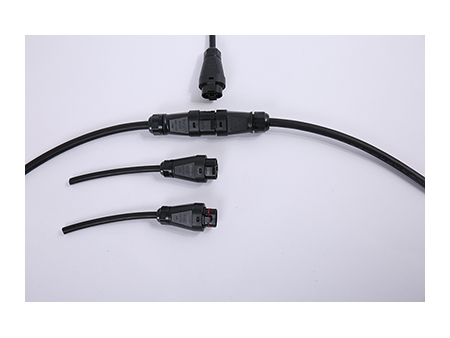

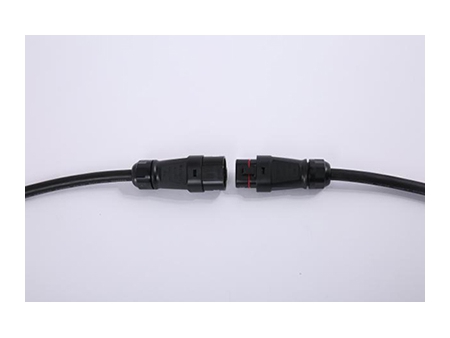

Conector solar em forma de T BC05C (para microinversor)

Solicite uma cotação

Sobre nós: http://thesolarconnector.com.br/2-7-bc05c-circular-connector.html

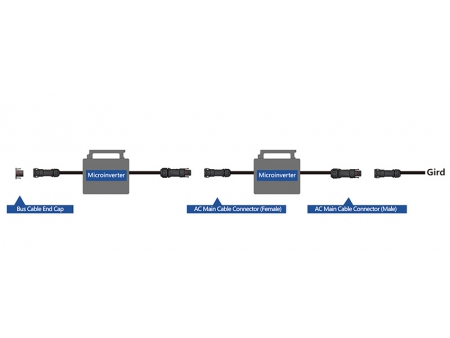

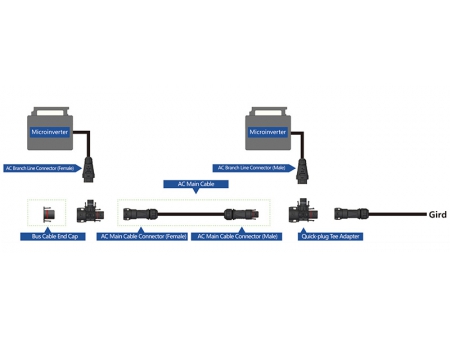

O BC05C é um conector circular desenvolvido pela Betteri para atender às necessidades do mercado de microinversores fotovoltaicos. Ele funciona bem com o nosso conector e é adequado para inversores de maior potência. Esse conector solar apresenta um design de conexão rápida que elimina a necessidade de fiação manual no local, oferecendo mais flexibilidade, facilidade de uso e segurança. Isso facilita a configuração e a combinação de microinversores, ideal para instalações solares residenciais e comerciais.

Especificação do cabo principal: 300V, 40A(10AWG);
Especificação do cabo de ramificação: 300V, 12A(16AWG);
Cor: Preto
Certificados:

Parâmetros técnicos

Geral

Número de pinos	2P PE
Corrente nominal do cabo principal	40A (10AWG/6mm² cabo de cobre)
Voltagem nominal do cabo principal	300V
Corrente nominal do cabo de ramificação	12A (16AWG/1.5mm² cabo de cobre)
Voltagem nominal do cabo de ramificação	300V
Resistência de contato	≤5mΩ
Frequência de potência de tensão suportável	1500V AC
Categoria de sobretensão	Ⅲ
Grau de poluição	2(acoplado)
Classe de proteção	IP68(1m, 1h)
Força de retirada	20~50N
Classificação de inflamabilidade	UL94-V0
Temperatura nominal	-40℃~ 85℃

Dados de conexão

Especificação do cabo aplicável	Cabo principal: 14/12/10AWG; cabo de ramificação: 16/18AWG
Diâmetro externo do cabo aplicável	Cabo principal: 10~13mm; Cabo de ramificação: 7~9.5mm
Sistema de travamento	Encaixe

Tipo de conexão

Conexão do cabo principal	Crimpagem
Conexão do cabo de ramificação	Crimpagem

Materiais

Material externo	PPE
Material terminal	Liga de cobre e zinco
Tratamento do material terminal	Cabo principal: Estanhado; cabo de derivação: banhado a ouro
Material de vedação	Borracha de silicone

Estândar

PPP 59015A:2013	Padrão de teste TUV
ANSI/UL6703-2017	Padrão de teste CSA

Dimensões

Comprimento	230mm
Largura	40mm
Altura	134mm
