Capacitor de polipropileno metalizado DC-Link, em forma redonda
O capacitor do DC-Link com carcaça de alumínio em forma redonda é feito com um filme de polipropileno metalizado e possui um invólucro com uma resina epoxi retardadora de chama. Este capacitor de polipropileno metalizado tem carcaça de alumínio.
Além disso possui rápida dissipação de calor, vida útil longa e instalação fácil, nosso capacitortem forte capacidade de suportar corrente ondulada alta e excelente resistência a alta tensão.
Nossos capacitores industriais são usados extensivamente como peças para o DC-Link para soporte DC, armazenamento de energia e filtragem nas áreas de energia eólica fotovoltaíco, máquina de solda, conversor de frequência, fonte de alimentação comutada, chapeamento de fornecimento de energia, UPS e outros tipos de equipamentos eletrônicos.

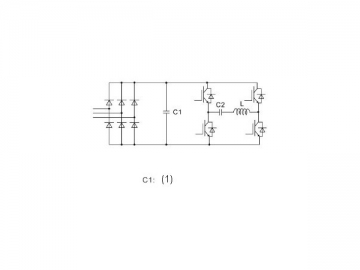

Diagrama do circuito típico do capacitor de polipropileno metalizado DC-Link (1) capacitor DC-Link| Padrão de referência | GB/T 17702, IEC 61071 | |
| Categoria climática | 40/85/21 | |
| Tensão nominal | 400VDC-2000VDC | |
| Capacitância nominal | 50μF -1,000μF | |
| Tolerância de capacidade | ±5%(J), ±10%(K) | |
| Tensão de ensaio | Entre os terminais | 1.5×Un(VDC)/60S |
| Entre os terminais e a carcaça | 2×Ui 1,000(CA)/60S | |
| Resistência de isolamento | ≥5,000S(100VDC,60S) | |
| Tempo de subida do impulso (dv/dt) | ≥10V/μS | |

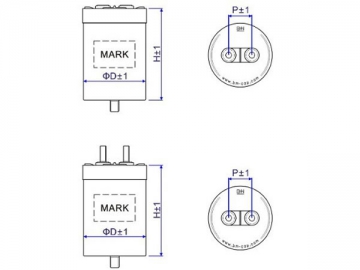

| (Unidade: mm) | ||||
| Tensão nominal | Capacitância nominal | ФD | A | P |
| 800VDC | 200μF | 76 | 72 | 32 |
| 420μF | 76 | 122 | 32 | |
| 500μF | 86 | 122 | 32 | |
| 1000μF | 86 | 227 | 32 | |
| 1100VDC | 300μF | 76 | 122 | 32 |
| 420μF | 76 | 177 | 32 | |
| 470μF | 86 | 177 | 32 | |
| 750μF | 86 | 227 | 32 | |
| 1200VDC | 300μF | 76 | 177 | 32 |
| 370μF | 86 | 177 | 32 | |
| 420μF | 86 | 227 | 32 | |
| 470μF | 86 | 227 | 32 | |
| 1800VDC | 80μF | 76 | 122 | 32 |
| 200μF | 86 | 227 | 32 | |
