Capacitor ressonante encapsulado com resina epóxi

Solicite uma cotação

Sobre nós: http://stadhesive.com.br/epoxy-curing-agent-for-container.html

Possui uma estrutura de filme metalizado com séries internas e ambos os lados espessos, o nosso capacitor ressonante é envolvido com uma fita adesiva PET e encapsulado com uma resina epóxi resistente à chama. Este capacitor de polipropileno metalizado tem terminais de ligação com porcas de cobre ou terminais de cobre.

Em virtude da sua alta resistência à tensão, forte sobre corrente, baixa elevação de temperatura, boa resposta de freqüência e instalação fácil, este capacitor industrial é amplamente utilizado como um capacitor ressonante em todos os tipos de equipamentos eletrônicos de potência.

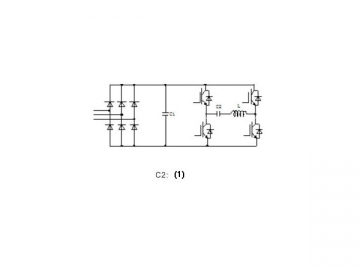

Diagrama do circuito típico do capacitor ressonante

(1) C2: capacitor ressonante

Parâmetros do capacitor ressonante encapsulado com resina epóxi

Padrão de referência		GB/T 3984, IEC 60110
Categoria climática		40/105/21
Tensão nominal		1,000VDC-4,000VDC(500VAC-2,000VAC)
Capacitância nominal		0.1μF -5.0μF
Tolerância de capacidade		±5%(J), ±10%(K)
Tensão de ensaio	Between Terminals	1.5×Un(VDC)/60S
Resistência de isolamento		≥5,000S(100VDC,60S)
Tempo de súbida do impulso(dv/dt)		≥1,000V/μS

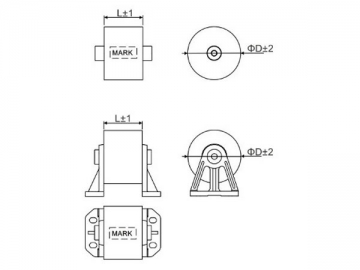

Dimensões padrão do capacitor ressonante encapsulado com resina epóxi

(Unidade: mm)
Tensão nominal	Capacitância nominal	ФD	C
1600VDC(500CA)	0.68μF	47	44
1600VDC(500CA)	1.0μF	57	44
2000VDC(750CA)	0.3μF	48	32
	0.68μF	47	44
	1.0μF	57	44
	1.5μF	68	44
3000VDC(1200CA)	0.2μF	44	32
	0.3μF	41	44
	0.47μF	46	44
	0.68μF	54	44
	1.0μF	65	44
4000VDC(1600AVC)	0.1μF	42	32
	0.2μF	48	44
	0.3μF	58	44
	0.47μF	66	44
	0.68μF	67	44
