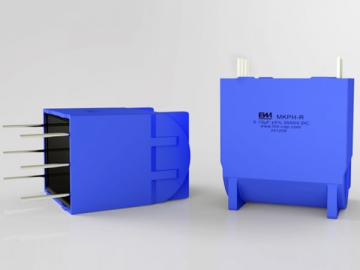

Capacitor ressonante com carcaça de plástico

Solicite uma cotação

Sobre nós: http://filtrationcartridge.com.br/9-1-frp-membrane-housing.html

O capacitor ressonante com carcaça de plástico é um capacitor industrial com estrutura de filme metalizado com séries internas e ambos os lados espessos. Tem carcaça de plástico e é encapsulado com resina epóxi retardadora de chama. Este capacitor eletrônico de potência é soldado com fio de cobre estanhado ou terminais de cobre.

Nosso capacitor ressonante é resistente a alta tensão e tem sobre corrente forte, baixa elevação de temperatura, resposta de frequência boa e instalação fácil. Este capacitor de polipropileno metalizado é amplamente utilizado como um capacitor ressonante em uma variedade de equipamentos eletrônicos de potência.

Diagrama do circuito típico do capacitor ressonante com carcaça de plástico

(1) C2: capacitor ressonante

Parâmetros do capacitor ressonante com carcaça de plástico

Padrão de referência		GB/T 3984, IEC 60110
Categoria climática		40/105/21
Tensão nominal		1,000VDC-4,000VDC(500CA-2,000CA)
Capacitância nominal		0.1μF -2μF
Tolerância de capacidade		±5%(J), ±10%(K)
Tensão de ensaio	Entre os terminais	1.5×Un(VDC)/60S
Resistência de isolamento		≥5,000S(100VDC,60S)
Tempo de súbida do impulso(dv/dt)		≥1,000V/μS

Especificações gerais do capacitor ressonante com carcaça de plástico

(Unidade: mm)
Tensão nominal	Capacitância nominal	C	L	A	P
3000VDC	0.1μF	36	19.5	32	30.5
	0.15μF	42	24	38	34
	0.18μF	42	24	38	34
	0.24μF	42	33	45.5	34
	0.27μF	42	33	45.5	34
	0.3μF	42	33	45.5	34
	0.33μF	42	33	45.5	34
	0.39μF	42	36	52	34
4000VDC	0.1μF	42	24	38	34
4000VDC	0.15μF	42	33	45.5	26
