Capacitor ressonante de alta tensão

Solicite uma cotação

Sobre nós: http://cyshrinktubing.com.br/1-6-3-35kv-high-voltage-busbar-heat-shrink-tubing.html

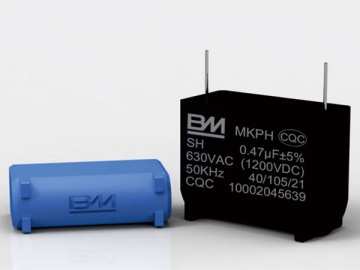

Nosso capacitor ressonante de alta tensão é fabricado com filme de polipropileno metalizado resistente à temperatura e tem um eletrodo espesso. Este capacitor ressonante tem construção não indutiva e passa no teste completo de detecção DV/DT.

Tendo tensão uniforme e desempenho estável, o nosso capacitor é particularmente adequado para fogão de indução e outros dispositivos de aquecimento por indução com circuito de oscilação de alta frequência.

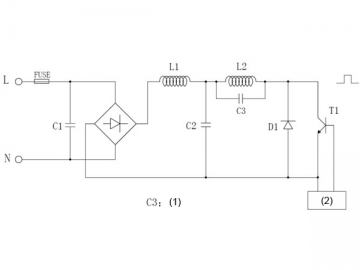

Diagrama do circuito típico do capacitor ressonante

(1) capacitor ressonante (2) força motriz

Parâmetros do capacitor ressonante de alta tensão

Padrão		GB/T3984.1-2004, GB/T3984.2-2004
Categoria climática		40/105/21
Tensão nominal		1000VDC, 1200VDC, 1600VDC, 2000VDC
Capacitância nominal		0.01μF -0.9μF
Tolerância de capacidade		±5%(J), ±10%(K)
Tensão de ensaio	Entre os terminais	2×UR(VDC)/ 10s
	Entre os terminais e a carcaça	2×UR 1,000(CA)/ 60s(≥2,000CA)
Resistência de isolamento (20℃)	Entre os terminais	≥30,000S (100Vdc,60s)
	Entre os terminais e a carcaça	≥30,000MΩ (100Vdc,60s)
Tangente do ângulo de perdas (20℃)		≤0.0007 (10KHz)
Tempo de subida do impulso (dv/dt)		500V/μs Max

Dimensões regulares do capacitor ressonante de alta tensão

(Unidade: mm)
Capacitância nominal	C	L	A	P	Фd
1000VDC
0.10μF	26	12	23	22.0	1.0
0.15μF	35	10.5	21.5	30.5	1.0
1200VDC
0.24μF	36	12.5	24	30.5	1.0
0.27μF	35	13	24	30.5	1.0
0.27μF	35	21.5	16	30.5	1.0
0.30μF	35	14	25	30.5	1.0
0.30μF	35	23	16.5	30.5	1.0
0.33μF	35	15	26	30.5	1.0
0.68μF	36	22	33	30.5	1.0
1600VDC
0.30μF	36	17.5	29	30.5	1.0
0.33μF	36	19.5	32	30.5	1.0
