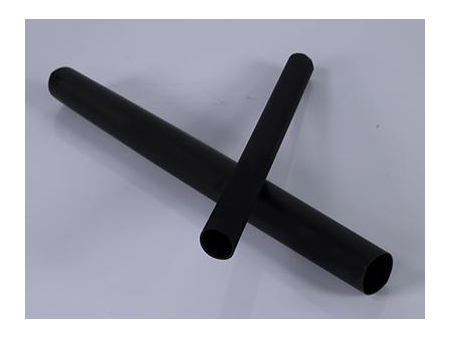

Tubo termocontratil de isolação de barramento de alta tensão
Solicite uma cotação
Modelo: CYG-MPG
Material: polietileno reticulado por radiação
Contração: 2.5:1
Aplicação

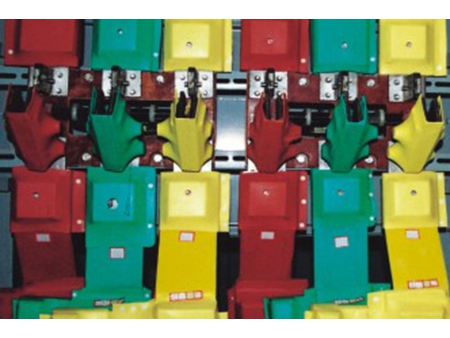

Este tubo (35kV) é usado na proteção isolante de quadros de distribuição de alta tensão, isto graças a sua flexibilidade e excelente atuação isolante que de certa forma evita os riscos de acidentes causados por cabos expostos.
| Tamanho | Antes da contração (mm) | Após contração (mm) | Barramento retangular (mm2) | |
| Diâmetro interno | Diâmetro interno | Espessura da parede | ||
| Φ20/8 | 20 | 8 | 3.50±0.25 | 15/10 |
| Φ25/10 | 25 | 10 | 3.50±0.25 | 20/10 |
| Φ30/12 | 30 | 12 | 3.60±0.30 | 30/15 |
| Φ40/16 | 40 | 16 | 3.60±0.30 | 40/25 |
| Φ50/20 | 50 | 20 | 3.60±0.30 | 50/30 |
| Φ65/25 | 65 | 25 | 3.60±0.30 | 60/50 |
| Φ75/30 | 75 | 30 | 3.60±0.30 | 80/55 |
| Φ100/40 | 100 | 40 | 3.60±0.30 | 100/75 |
| Φ120/50 | 120 | 50 | 3.70±0.30 | 120/85 |
| Φ150/60 | 150 | 60 | 3.70±0.30 | 150/105 |
| Φ175/75 | 180 | 75 | 3.70±0.30 | 180/120 |
| Propriedades | Valores tipicos | |
| Temperatura de contração | 90~110℃ | |
| Temperatura de operação | 105℃ | |
| Contração radial | ≥50% | |
| Encolhimento longitudinal | ±10% | |
| Resistência a tração | ≥10MPa | |
| Encolhimento longitudinal | ≥300% | |
| Envelhecimento térmico | 130±2℃, 168hrs | |
| Após envelhecimento | Resistência a tração | ≥8.0MPa |
| Alongamento a ruptura | ≥240% | |
| Resistividade volumétrica | ≥1014Ω·cm | |
| Rigidez dielétrica | ≥25 kV/mm | |
| Absorção de água | ≤0.5% | |
| Indice de oxigênio | ≥30% | |
- Material ecológio de fumaça baixa, compatível com a norma RoHS.
- Tempratura min. de contração: 110℃
- Tensão: Alta tensão
