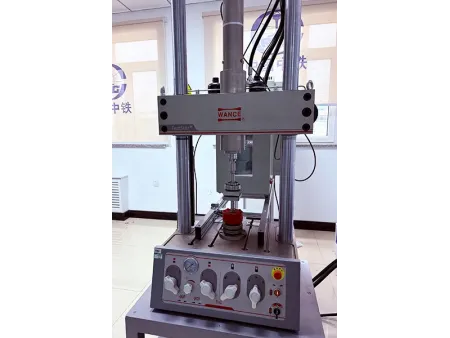

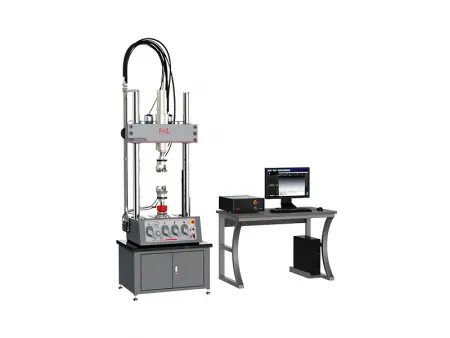

Máquina de ensaio de fadiga servo-hidráulica, de bancada
A máquina de ensaio de fadiga servo-hidráulica foi projetada para a caracterização dinâmica de materiais metálicos, não metálicos e compostos, bem como de componentes estruturais. Ela suporta uma ampla gama de testes de fadiga e mecânica da fratura, incluindo fadiga de alto ciclo (HCF), fadiga de baixo ciclo (LCF) e estudos de crescimento de trincas. O testador pode gerar múltiplas formas de onda de carga, tais como senoidal, triangular e trapezoidal. Com os acessórios adequados, a máquina de ensaio pode realizar modos de carga tensão-tensão, compressão-compressão e tensão-compressão. Para simulação ambiental avançada, o sistema pode ser equipado com câmaras de alta temperatura, câmaras de baixa temperatura, dispositivos de pulverização de sal ou outros ambientes de corrosão para reproduzir condições de serviço reais.
ASTM E399, ASTM 1820, ISO12135, GB/T21143, ISO 1099, ISO 12106, GBT 3075, GBT 5248, GBT 26077, ASTM E466, ASTM E60
| Modelo | | | |
| Capacidade de força, kN (força dinâmica nominal) | 5 | 10 | 25 |
| Faixa de medição de força, kN (2%-100%FS) | 0.1-5 | 0.2-10 | 0.5-25 |
| Precisão da força estática | ±0.5% | ||
| Precisão da força dinâmica | ±2% | ||
| Curso dinâmico do atuador, mm | 100 | ||
| Faixa de deslocamento, mm | 0-100 (±50) | ||
| Resolução de deslocamento, mm | 0.001 | ||
| Precisão de deslocamento | ±0.5% | ||
| Frequência de teste (Hz, onda senoidal) | 0.01-60 | ||
| Espaço vertical mínimo A, mm | 157-827 | ||
| Altura da base B, mm | 230 | ||
| Espaçamento entre colunas C, mm | 460 | ||
| Diâmetro da coluna D, mm | 70 | ||
| Largura da base E, mm | 630 | ||
| Profundidade da superfície de trabalho F, mm | 500 | ||
| Altura até o topo do atuador G, mm | 1150-1820 | ||
| Altura total H, mm | 2100 | ||
| Altura do dispositivo de alinhamento mais célula de carga, mm | 123 | ||
| Profundidade da base K, mm | 574 | ||
| Rigidez da estrutura, N/m | 3.5x108 | ||
| Peso da máquina, kg | 260 | ||
| Alinhamento | 5% | ||
