Máquina de ensaio de fadiga eletrodinâmica
Solicite uma cotação
Série EDT-A (2 kN-20 kN)
A máquina de ensaio de fadiga eletrodinâmica foi projetada para a caracterização dinâmica e estática de alta precisão de pequenas amostras metálicas e não metálicas, componentes, elastômeros e elementos de amortecimento de vibração.
Setores
Engenharia biomédica, aeroespacial, microeletrônica, automotiva e produtos de consumo.
Características
- A estrutura de carga adota uma arquitetura totalmente fechada e de alta rigidez, sem folga, garantindo excelente estabilidade durante cargas cíclicas de alta frequência.
- O servoatuador é montado na parte inferior e acionado por um motor eletrodinâmico de dupla ação e sem contato, oferecendo um tamanho compacto, baixo ruído, operação limpa e desempenho totalmente livre de óleo/sem manutenção.
- A cruzeta móvel é ajustável eletricamente, permitindo uma configuração flexível do espaço de teste para acomodar diferentes tamanhos de amostras e requisitos de carga.
Especificações técnicas
| Especificações | Descrição | |||
| Força estática máxima, kN | 2 | 5 | 10 | 20 |
| Força dinâmica máxima, kN | ±2 | ±5 | ±10 | ±20 |
| Faixa de medição de força, kN | 2%-100%FS | |||
| Precisão da leitura da força | 0.5% | |||
| Curso do atuador, mm | 100 | |||
| Faixa de medição do deslocamento, mm | 0-100(±50) | |||
| Resolução da medição do deslocamento | 0.001 | |||
| Precisão da medição do deslocamento | 0.5% | |||
| Frequência do teste, Hz | 0.01-10 | |||
| Forma de onda | Onda senoidal, onda triangular, onda quadrada, etc. | |||
| Faixa de temperatura, ℃ | -40-150 | |||
| Espaço vertical, mm (distância entre as garras superior e inferior) | 400 | |||
| Distância entre colunas, mm | 520 | |||
| Tamanho da máquina, mm | 810x720x2180 | |||
| Peso, kg | 450 | |||
| Consumo total de energia, kW | 7 | |||

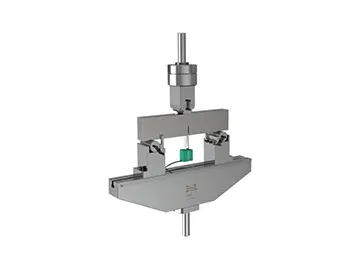

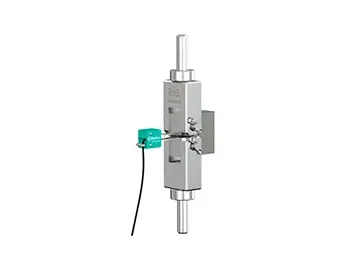

Detalhes
