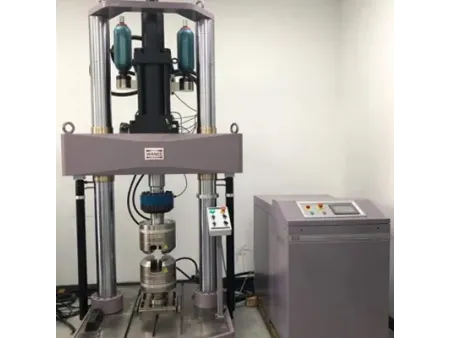

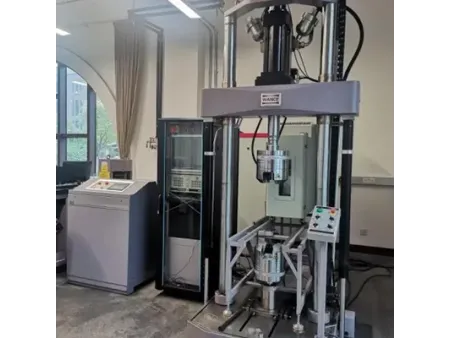

Máquina de ensaio de fadiga servo-hidráulica, com suporte no chão
Solicite uma cotação
Série HFT-A/B (25 kN-2000 kN)
Funções
Fadiga de baixo ciclo e alto ciclo (LCF/HCF), testes de mecânica de fratura, incluindo JIC, KIC e CTOD
Normas
ASTM E399, ASTM 1820, ISO12135, GB/T21143, ISO 1099, ISO 12106, GBT 3075, GBT 5248, GBT 26077, ASTM E466, ASTM E60
Características
- A estrutura de carga adota uma arquitetura totalmente fechada e de alta rigidez, sem folga, garantindo excelente estabilidade durante cargas cíclicas de alta frequência.
- Colunas endurecidas por indução com acabamento em cromo duro proporcionam precisão de guia superior, dureza superficial excepcional e resistência à corrosão a longo prazo. Elevação hidráulica da cruzeta e travamento hidráulico da cruzeta controlados por botões giratórios para operação intuitiva.
- O mecanismo de travamento automático evita o desvio da cruzeta, mesmo quando o sistema está desligado.
- O sistema integrado de ajuste de coaxialidade permite o alinhamento preciso das garras hidráulicas superior e inferior, garantindo uma carga axial altamente precisa e uma repetibilidade ideal do teste.
- As conexões hidráulicas, vedações e mangueiras importadas garantem confiabilidade de vedação a longo prazo e desempenho hidráulico estável.
- O design integrado do atuador-cruzete inferior reduz as conexões aparafusadas, aumenta a rigidez do sistema e resulta em um layout mecânico mais compacto.
- O servoatuador com tecnologia de vedação de folga elimina as vedações de alta pressão. O encaixe ultrapreciso entre o pistão e o cilindro garante um movimento excepcionalmente suave, amortecimento extremamente baixo, zero stick-slip e resposta de alta frequência adequada para aplicações de fadiga dinâmica.
- A interface de controle rotativo mecânico-hidráulico oferece operação intuitiva e confiável.
Especificações técnicas
Sistema de ensaio de fadiga HFT-A com suporte de chão | Modelo | | | | | |
| Capacidade de força, kN (força dinâmica nominal) | 25 | 50 | 100 | 250 | 500 |
| Faixa de medição de força, kN (2%-100%FS) | 0.5-25 | 1-50 | 2-100 | 5-250 | 10-500 |
| Precisão da força estática | ±0.5% | ||||
| Precisão da força dinâmica | ±1.5% | ||||
| Curso do atuador, mm | 150 | ||||
| Faixa de deslocamento, mm | 0-150(±75) | ||||
| Resolução do deslocamento, mm | 0.001 | ||||
| Precisão do deslocamento | ≤3mm, 0.015mm >3mm, ±0.5%FS | ||||
| Frequência de teste (Hz, onda senoidal) | 0.01-60 | ||||
| Estrutura padrão, A, mm | 150-1520 | 150-1520 | 150-1520 | 250-1620 | 380-2050 |
| Estrutura estendida, A, mm | 550-1920 | 550-1920 | 550-1920 | 650-2020 | / |
| Altura da mesa com ranhura em T, B, mm | 135 | 135 | 135 | 165 | 220 |
| Distância entre colunas C, mm | 550 | 550 | 550 | 650 | 760 |
| Diâmetro da coluna, D, mm | 80 | 80 | 80 | 80 | 100 |
| Largura da máquina E, mm | 970 | 970 | 970 | 1070 | 1300 |
| Comprimento da mesa com ranhura em T, F, mm | 800 | 800 | 800 | 900 | 1100 |
| Largura da mesa com ranhura em T, G, mm | 800 | 800 | 800 | 900 | 1100 |
| Altura da estrutura padrão, H, mm | 2910 | 2910 | 2910 | 3170 | 3990 |
| Altura da estrutura estendida H, mm | 3410 | 3410 | 3410 | 3570 | / |
| Altura padrão da estrutura, I, mm | 2105 | 2105 | 2105 | 2620 | 3010 |
| Altura estendida da estrutura, I, mm | 2595 | 2595 | 2595 | 2710 | / |
| Altura da célula de carga, J, mm | 180 | 180 | 180 | 237 | 307 |
| Distância da ranhura em T, K, mm | 100 | 100 | 100 | 125 | 150 |
| Distância da ranhura em T, L, mm | 200 | 200 | 200 | 250 | 300 |
| Distância da ranhura em T, M, mm | 0 | 0 | 0 | 160 | 240 |
| Parafuso da ranhura em T | M16 | M16 | M16 | M20 | M20 |
| Rigidez, N/m | 5x108 | 5x108 | 5x108 | 5.4x108 | 7.8x108 |
| Peso da estrutura padrão, kg | 1150 | 1150 | 1200 | 1900 | 4050 |
| Peso da estrutura estendida, kg | 1190 | 1190 | 1240 | 1940 | / |
| Peso do suporte | 73 | 73 | 73 | 103 | / |
| Modelo | | | | | |
| Capacidade de força, kN (força dinâmica nominal) | 25 | 50 | 100 | 250 | 500 |
| Faixa de medição de força, kN (2%-100%FS) | 0.5-25 | 1-50 | 2-100 | 5-250 | 10-500 |
| Precisão da força estática | ±0.5% | ||||
| Precisão da força dinâmica | ±2% | ||||
| Curso do atuador, mm | 150 | ||||
| Faixa de deslocamento, mm | 0-150(±75) | ||||
| Resolução de deslocamento, mm | 0.001 | ||||
| Precisão de deslocamento | ±0.5% | ||||
| Frequência de teste (Hz, onda senoidal) | 0.01-60 | ||||
| Espaço vertical mínimo A, mm | 140-1285 | 230-1620 | 420-2080 | ||
| Espaço vertical mínimo com colunas estendidas A, mm | 435-1760 | 700-2120 | / | ||
| Altura da base B, mm | 950 | 970 | |||
| Espaçamento entre colunas C, mm | 550 | 650 | 760 | ||
| Diâmetro da coluna D, mm | 80 | 100 | |||
| Largura da máquina E, mm | 1050 | 1155 | 1355 | ||
| Profundidade da máquina F, mm | 680 | 740 | 895 | ||
| Altura da máquina H, mm | 2760 | 3215 | 3875 | ||
| Altura da máquina com colunas estendidas H, mm | 3250 | 3715 | / | ||
| Rigidez da estrutura, N/m | 5x 108 | 5.4x 108 | 7.8x 108 | ||
| Peso da máquina, kg | 760 | 800 | 1140 | 2080 | |
| Peso da máquina com colunas estendidas, kg | 800 | 840 | 1200 | / | |
| Alinhamento | 5% | ||||
Detalhes
- Aderências hidráulicas
- Extensômetros
- Suportes para amostras de TC
- Fixações para amostras SEB
- Dispositivos de alinhamento hidráulico
- Câmaras ambientais de alta/baixa temperatura
- Câmara ambiental com extensômetro de vídeo
- Medidores de COD
