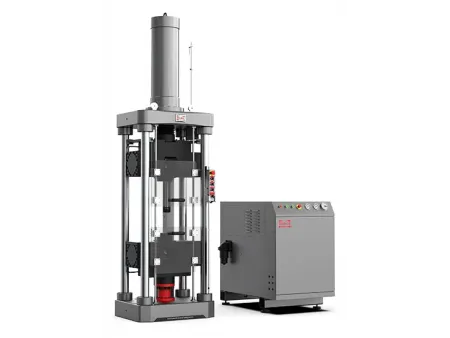

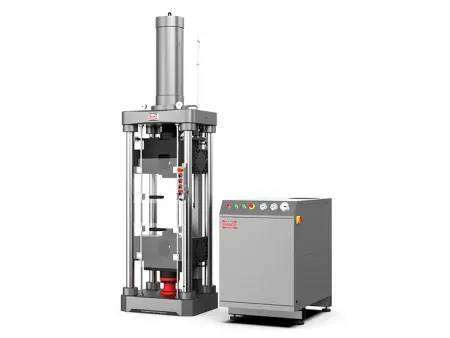

Máquina universal de ensaio servo-hidráulica, espaço único, garra de ação lateral
Solicite uma cotação
Série SHT-P (500 kN-2000 kN)
A máquina universal de ensaio servo-hidráulica utiliza um design de atuador montado na parte superior, permitindo que um cilindro diferencial de dupla ação realize testes de tração e compressão em um único espaço de teste. As garras de tração laterais hidráulicas avançadas seguram firmemente a amostra sem introduzir força de aperto inicial excessiva, proporcionando excelente desempenho de fixação para materiais de alta resistência e dureza ultra-alta.
Aplicações
Vergalhões, acopladores de vergalhões, peças fundidas, fixadores, correntes, etc.
Normas
- AC133, ISO 15835, ISO 7500-1, ISO 9513, ISO6892, ISO 15630, BS 4449, ASTM E8, ASTM E 83, ASTM E4, ASTM A370, ASTM A416
Características
- As garras de tração hidráulicas de ação lateral aplicam uma força de fixação inicial mínima durante a fixação da amostra
- O design da garra hidráulica de ação lateral suporta testes de tração-compressão através de força zero, tornando-a altamente adequada para testes cíclicos de tração-compressão de acopladores de vergalhões.
Especificações
| Modelo | |||
| Capacidade, kN | 600 | 1000 | 2000 |
| Precisão da calibração | Classe 0.5 | ||
| Precisão da força | ＞±0.5% | ||
| Faixa de força | 1%-100%FS | ||
| Precisão do deslocamento | ＞± 1%/±0.5% | ||
| Faixa de extensão | 1%-100%FS | ||
| Precisão da extensão | ＞±0.5% | ||
| Resolução da extensão | 1/500,000 da extensão máxima extensão | ||
| Resolução de posição, mm | 0.013 | ||
| Precisão de posição | ＞±0.5% ou 0,13 mm, o que for maior | ||
| Velocidade de subida do atuador (pistão), mm/min | 320 | 350 | 280 |
| Velocidade de descida do atuador (pistão), mm/min | 600 | 550 | 600 |
| Velocidade de carga de força, FS/s | 0.02%-2% | ||
| Coluna | 4 | 4 | 4 |
| Distância entre colunas, mm | 505x345 | 660x400 | 800x450 |
| Espaço de tração máximo, mm | 600 | 700 | 815 |
| Diâmetro de amostras redondas, mm | ⌀10-⌀20 ⌀20-⌀45 | ⌀15-⌀30 ⌀30-⌀60 | ⌀5-⌀15 ⌀15-⌀40 ⌀40-⌀100 |
| Espessura das amostras planas, mm | 2-45 | 2-60 | 2-80 |
| Placa de compressão, mm | 140x140 | 200x200 | ⌀240 |
| Curso do atuador (pistão), mm | 580 | 680 | 800 |
| Dimensões da estrutura (CxLxA), mm | 850x550x2900 | 960x700x3540 | 1340x800x4180 |
| Peso da estrutura, kg | 4000 | 7500 | 8600 |
| Dimensão da unidade de potência hidráulica (CxLxA), mm | 1520x660x1250 | ||
| Peso da unidade de potência hidráulica, kg | 600 | 600 | 800 |
| Capacidade do tanque de óleo, litros | 450 | 500 | 500 |
| Vazão, L/min | 15 | 18 | 30 |
| Óleo hidráulico antidesgaste | 46#, L-HM46 ou DTE-25 Marca: Mobile, Shell, Great wall, KUNLUN | ||
| Potência, kW | 15.5 | 15.5 | 19.5 |
| Alimentação elétrica | 380V, 50Hz, trifásica, 5 linhas | ||
