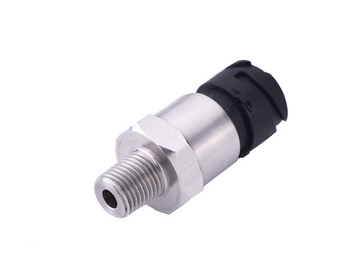

Sensor de pressão, série PST

Sensor de pressão, série PST
Sensor de pressão, série PST
Sensor de pressão, série PST
Solicite uma cotação

Solução em equipamentos para medição de pressão

O sensor de pressão da série PST é um instrumento de alto desempenho destinado a aplicações industriais em que o meio de processo é compatível com o material do sensor de aço inoxidável SUS316L e a conexão de processo 304 SS.

Os sensores de pressão PST empregam um efeito piezoresistivo em silício. O piezoresistor, como um resistor, é feito de um material piezoresistivo, cuja resistência muda com a tensão mecânica variável.

O sensor é soldado a um encaixe de pressão de aço inoxidável ou latão que fornece uma alta capacidade de sobrepressão e excelente durabilidade contra choques e vibrações. O circuito do transdutor é mantido com segurança dentro de uma gaiola interna e alojado em um invólucro de nylon reforçado e EPDM.

Características
  • Desempenho acessível em um invólucro compacto e durável
  • Erro de ±1% da amplitude
  • Alta compatibilidade com EMI/RFI
  • Resistência a altas temperaturas
  • A alta precisão é obtida por meio da combinação de um ASIC de alto desempenho com um sensor de pressão de filme fino de polissilício muito estável
  • Ampla faixa de medição
  • Estrutura totalmente em aço inoxidável
  • Proteção contra polaridade reversa
  • Forte capacidade de resistir a distúrbios
  • Estabilidade de longo prazo
Parâmetros técnicos
Modelo PST-01 PST-02
Tensão de alimentação 5VDC 12~36 VDC
Tensão de saída 0.5-4.5VDC 4~20mA; 0~5V, 0.5~4.5V
Faixa de pressão 250KPa; 700KPa; 1MPa; 1.6MPa -0.1 ...0-0.02...3.10 Mpa, ou opções costumizadas
Pressão de prova 150%FS 150%FS
Burst Pressure 200%FS 200%FS
Precisão  1% 0.25%; 0.5% ou opções costumizadas
Estabilidade    ≦0.2%FS
Coeficiente de temperatura zero    ±0.03%FS/°C
Coeficiente de temperatura FS   ±0.03%FS/°C
Temperatura de operação -20~120°C -20-120°C
Temperatura de compensação -40~120°C -40~120°C
Porta de pressão 1/8NPT; G1/4(M) 1/4NPT; Gl/2; Ml0 ou opções costumizadas
Conexão elétrica Packard de 3 pinos Hirschmann; cabo ou pode ser personalizado, packard de 3 pinos
Classe de proteção IP65 IP65
Carcaça  Latão; aço inoxidável Aço inoxidável
Diafragma  Aço inoxidável Aço inoxidável 316L
Não linearidade   0.2% FS
Confiabilidade    0.2% FS

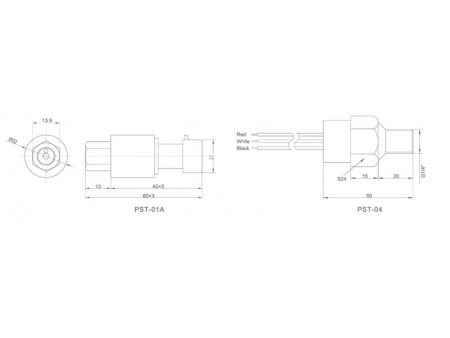

Dimensões
Utilização
  • Monitoramento da pressão de descarga e sucção
  • Cálculos de subresfriamento e superaquecimento
  • Monitoramento da pressão do óleo do compressor
  • Controle do ventilador do condensador
  • Preparação e descarregamento do compressor
  • Controle da válvula de expansão eletrônica
  • Equipamento de automação industrial
  • Medição e controle de processos industriais
  • Equipamento de sistema hidráulico e pneumático
  • Medição precisa da pressão de fluidos, como tubos hidráulicos, pressão de gás, indústria de alimentos e bebidas e engenharia de máquinas
