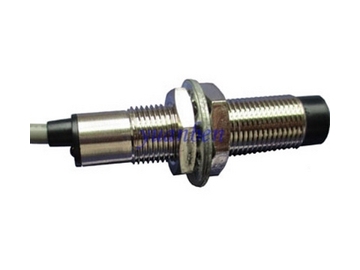

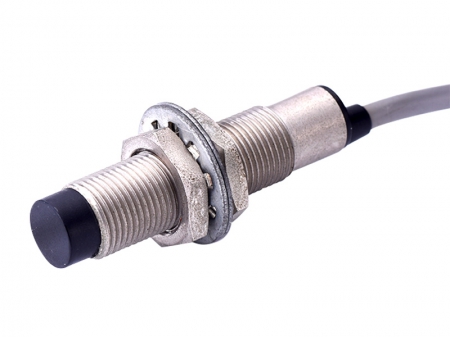

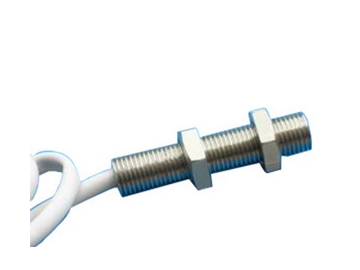

Sensor de velocidade, série GVS

Sensor de velocidade, série GVS
Sensor de velocidade, série GVS
Sensor de velocidade, série GVS
Sensor de velocidade, série GVS
Sensor de velocidade, série GVS
Solicite uma cotação

Soluções em sensores para medição de velocidade

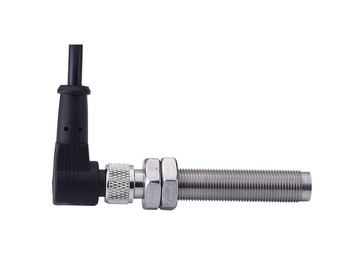

O sensor de velocidade da série GVS é feito de um sensor de efeito Hall, importado do Japão ou dos Estados Unidos, de corpo magnético e carcaça. O sensor de velocidade de rotação apresenta alta confiabilidade, saída de sinal estável para alta frequência ou velocidade zero, proteção contra ultrapassagem, alta precisão de detecção, resistência a altas temperaturas, design compacto e um método de instalação simples.

A YUANBEN também fornece sensores de velocidade de rotação de 2 canais GVS-02 para medir a velocidade e a direção de rotação de engrenagens.

Os sensores de velocidade da YUANBEN são adequados para detectar velocidades de rotação de engrenagens, velocidades de transmissão de cremalheira de engrenagens, velocidades de rotação de eixo e velocidade de aproximação de pequenos objetos.

Características
  • Adequados para um alto desempenho em condições extremas de temperatura, pressão e exposição a contaminantes.
  • Projetados com métodos de detecção sem contato, alta confiabilidade, ampla frequência de resposta (0-100kHz), saída de sinal de onda quadrada padrão, proteção contra polaridade reversa e proteção contra curto-circuito.
Parâmetros técnicos
Modelo GVS-M-2-K-1-1-500 GVS-2-N-1-1-500 GVS-0.5-N-0-2-500
Tensão de alimentação  5~24VDC 5~24VDC 6~15VDC
Proteção contra curto-circuito sim  sim  sim
Sinal saída Onda quadrada, canal único Onda quadrada, canal único Onda quadrada NPN, canal duplo
Corrente de saída 400mV (máx)  225mV *VOL≦0.6V, VOH≧11Vdc
Mudança de fase     90°±25%
Faixa de velocidade de teste (rpm)  0~15000rpm 0-12000rpm 0-12000rpm
Frequência  100kHz 100kHz 0-20kHz
Tipo de engrenagem 60 dentes, módulo de engrenagem: 2  60 dentes, módulo de engrenagem: 2  60 dentes, módulo de engrenagem: 2
Folga de ar de trabalho 3-5mm 0.5-2.5mm 0.5-1.5mm
Resistência de isolamento 100MΩ 100MΩ 50MΩ
Código do compartimento M1655 M1640 M1655
Direção de montagem do sensor A linha de marcação na parte inferior do sensor, o eixo do sensor é vertical em relação à direção de rotação.
Cabo  500mm cabo de blindagem 500mm  cabo de blindagem 500mm
Faixa de temperatura -20°C ~80°C -20°C-125°C -20°C-125°C
Classe de proteção IP65 IP65 IP65
Material do alvo de teste  Ímã multipolar  Aço de baixo carbono  Aço de baixo carbono
Dente da engrenagem
(Dimensão típica)
Dia. 20 mm, 6 mm de espessura, 3 mm de largura da face, 3 mm de largura do espaço, 3 mm de profundidade de trabalho
Observação lâmpada de trabalho LED disponível mediante solicitação

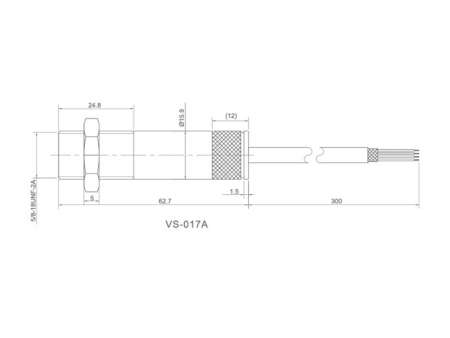

Dimensões
Utilização
  • Veículos automotivos e de serviço pesado
  • Velocidade do eixo de cames e do virabrequim
  • Velocidade da transmissão
  • Tacômetros
  • Controle de tração/antiderrapagem
  • Velocidade da roda dentada
  • Velocidade e distância do transportador de elos de corrente
  • Detector de movimento de parada
  • Sensor de proximidade de alta velocidade e baixo custo
  • Contadores
  • Sensor de dente de engrenagem
  • Sensor de posição do eixo de comando de válvulas
  • Engrenagens ferrosas rotativas
  • Engrenagens de transmissão de energia
  • Velocidade do transportador e outros codificadores de eixo semelhantes baseados em engrenagens
