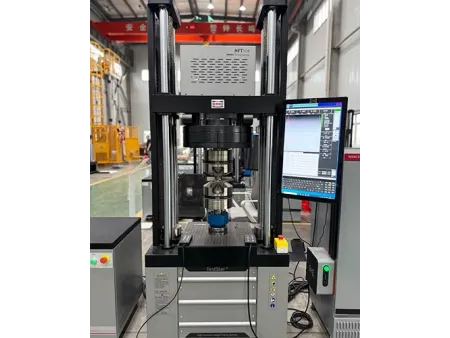

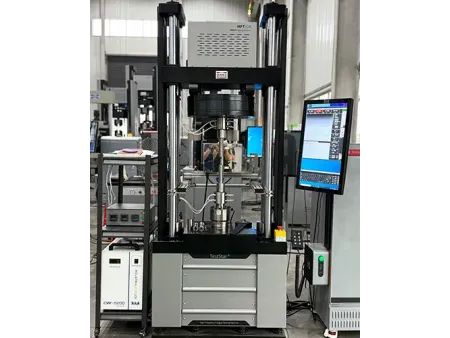

Máquina de ensaio de fadiga ressonante de alta frequência
As máquinas de ensaio de fadiga ressonante de alta frequência da série HFT são projetadas para avaliar a resistência à fratura por fadiga de materiais metálicos e compostos, bem como componentes e peças estruturais.
Com acessórios e fixações adequados, o sistema pode realizar testes de fadiga S-N, testes de resistência à fratura KIC/JIC, medições CTOD e uma ampla gama de estudos de iniciação e propagação de trincas. As máquinas de teste de fadiga são particularmente adequadas para testar componentes como placas, engrenagens, virabrequins, roscas, parafusos, pinos, correntes, bielas, amostras de tensão compacta, componentes de válvulas e muitas outras peças mecânicas sob cargas cíclicas alternadas. Elas também suportam uma gama completa de modos de fadiga, incluindo tensão-tensão, compressão-compressão, tensão-compressão, carga simétrica ou assimétrica, carga programada em bloco, testes modulados por forma de onda, bem como flexão de três pontos, quatro pontos, oito pontos, torção, resistência à fratura estática e mecânica de fratura de deformação plana. Quando equipado com sistemas ambientais dedicados, o testador de fadiga pode realizar testes de fadiga sob alta/baixa temperatura, corrosão, pressão ou ambientes combinados.
- Aderências hidráulicas
- Garra de tensão manual
- Pinça do dobramento
- Pinça para amostras de TC
- Fixações para amostras SEB
- GB/T 2611-2022, GB/T 25917.1-2019, GB/T 16825.1-2022, GB/T 3075-2021, GB/T 26076-2010, GB/T 21143-2014, GB/T 4161-2007, GB/T 6398-2017, GB/T 14212-2010, GB/T 1243-2006, GB/T 21839-2019, GB/T 28900-2022, GB/T 1499.2-2018, GB/T 5224-2023, GB/T 13682-1992, GB/T 20736-2006, GB/T 3098
- ISO 4965, ISO 204, ISO 6934-4: 2020, ISO 606:2004, ISO 10190, ISO 15654, ISO 15630-3, ISO 15630-1
- ASTM E647, ASTM E467-2008, ASTM E1012-2005, ASTM E399-2017
- JB T 5488-2015, JJG 556-2011, HB 5287-1996
- A carga estática é aplicada por meio de um parafuso de esferas acionado por servomotor, enquanto a carga dinâmica é fornecida por um excitador ressonante eletromagnético, eliminando a interferência entre as forças estáticas e dinâmicas. Permite testes combinados em modo duplo estático-dinâmico.
- Alta frequência de teste, tempo de ciclo curto, consumo de energia extremamente baixo. A ressonância eletromagnética oferece eficiência de teste muito superior à dos sistemas servo-hidráulicos, consumindo apenas cerca de 3% da energia.
- O servomotor permite um controle rápido e preciso da carga média.
- Excitação PWM para maior estabilidade de controle
- Ampla aplicabilidade por meio de diversos acessórios, suportando uma ampla gama de amostras, geometrias e configurações de teste.
- O sistema de proteção abrangente inclui proteção contra sobrecarga, proteção de limite mecânico, proteção contra sobrecorrente do excitador, proteção contra quebra da amostra, proteção contra mudança de frequência, proteção de limite da cruzeta e muito mais.
- Estrutura de 4 colunas de alta rigidez com parafusos de esferas duplos garante excelente estabilidade estrutural sob cargas cíclicas de alta frequência.
- O sistema de ajuste de coaxialidade garante o alinhamento preciso das garras superior e inferior para resultados de fadiga confiáveis.
- A grande abertura magnética ajustável acomoda uma ampla gama de tamanhos e geometrias de amostras.
- As configurações de bobina selecionáveis comutadas por meio de um conversor dedicado permitem a operação em vários modos ressonantes.
- Os modos de fixação hidráulica e manual com rosca permitem uma fixação rápida, confiável e durável para diferentes materiais de teste.
- O ajuste de massa em vários níveis para ajuste de frequência permite o ajuste fino da frequência ressonante com base nos requisitos do teste.
- Bancada de trabalho com ranhura em T para expansão de acessórios, conveniente para a instalação de dispositivos auxiliares e dispositivos ambientais.
| Modelo | | | | | | ||||
| Força média máxim, kN | 50 | 100 | 250 | 500 | 1000 | ||||
| Carga média máxima, kN | ±50 | ±100 | ±250 | ±500 | ±1000 | ||||
| Amplitude de força máxim, kN | ±25 | ±50 | ±125 | ±250 | ±500 | ||||
| Deslocamento máximo, mm | 4 (±2) | 2 (±1) | 2 (±1) | ||||||
| Faixa de frequência de teste, Hz | 50-320 | 50-285 | 50-285 | 50-285 | |||||
| Número de etapas de frequência por meio de acoplamento/desacoplamento de pesos mortos | 6 | 8 | 8 | 8 | 8 | ||||
| Número de colunas guia | 4 | 4 | 4 | 4 | 4 | ||||
| Número de acionamentos por parafuso de avanço | 2 | 2 | 4 | 4 | 4 | ||||
| Ajuste da tensão de acionamento | Automático | ||||||||
| Frequência de amostragem e controle, kHz | 10 | ||||||||
| Comunicação com PC | Cabo CAN | ||||||||
| Fixação da amostra | Garra hidráulica, tipo rosca manual | ||||||||
| Rigidez da estrutura com separação da cruzeta de 1000 mm, kN/mm | 180 | 400 | 380 | 980 | 980 | ||||
| Estações de acionamento | 1 | 3 | 3 | 4 | 6 | ||||
| Carga total em frequência total | Sim | ||||||||
| Coaxialidade | ≥5% | ||||||||
| Desvio zero | ±1% | ||||||||
| Resolução relativa | 0.5% | ||||||||
| Testes estáticos e para controle de força média | servomotor AC | ||||||||
| Sistema de medição erro relativo do ponto zero da força | ±0.5% | ||||||||
| Precisão da leitura da força estática | ±0.5% | ||||||||
| Repetibilidade relativa da força estática | 1% | ||||||||
| Erro relativo de reversibilidade da força estática | ±1.0% | ||||||||
| Precisão da leitura da força cíclica | ±2.0% | ||||||||
| Repetibilidade da leitura da força cíclica | ±2.0% | ||||||||
| Precisão da leitura do pico da força cíclica | ±2.0% | ||||||||
| Repetibilidade da leitura da força cíclica de pico | ±2.0% | ||||||||
| Flutuação da leitura da força cíclica em 10 | ±2.0% | ||||||||
| Flutuação da leitura da força cíclica de pico em 10 | ±2.0% | ||||||||
| Intervalo do temporizador | ≥9x109 | ||||||||
| Velocidade de carga (mm/min) | 0-550 | 0-450 | 0-550 | 0-250 | 0-250 | ||||
| Velocidade máxima da cruzeta (mm/min) | 800 | 600 | 880 | 700 | 700 | ||||
| Repetibilidade da posição (µm) | ±8 | ||||||||
| Faixa de controle de força estática (MPa/s) | 0~30 | ||||||||
| Motor com função de freio | Sim | ||||||||
| Carga de força estática | Servomotor | ||||||||
| Carga de força dinâmica por | Electromagnético | ||||||||
| Ruído (dB) | ≤90 | ≤100 | ≤110 | ≤115 | ≤115 | ||||
| Peso (kg), sem garra | 1800 | 4200 | 4500 | 13000 | 20000 | ||||
| Dimensão da estrutura (CxLxA), mm | 660x 915x 2500 | 685x 1130x 2820 | 820x 1150x 3130 | 1500x 1350x 3600 | 1550x 1700x 4600 | ||||
| Dimensão do gabinete de controle (CxLxA), mm | 450x 800x 1200 | 550x 1080x 1500 | 550x 1080x 1500 | 550x 1080x 1500 | 550x 1080x 1500 | ||||
