Centro de usinagem vertical de alta velocidade, Série V-1370 Máquina CNC de 3 eixos

Solicite uma cotação

Sobre nós: http://tycncmachine.com.br/1-3-5-v-1370-3-axis-cnc-machine.html

O centro de usiangem vertical com guias lineares, V-1370 3 é destinado para usinagem precisa de produtos. Sua bancada de trabalho tem dimensões de 1400×600mm, capaz de suportar 850kg de itens usinados. Sua precisão de posicionamento é de ±0.005/300mm, e a velocidade de rotação do eixo é opcional entre 8000rpm e 12000rpm.

Características técnicas

Modelo	V-1370
Curso
Curso do eixo X (mm)	1300
Curso do eixo Y (mm)	700
Curso do eixo Z (mm)	700
Distância do eixo à mesa de trabalho (mm)	120-820
Distância entre o centro do eixo árvore à coluna (mm)	770
Mesa de trabalho
Dimensões da mesa de trabalho (mm)	1400×600
Peso máximo sobre a mesa (kg)	850
Quantidade de ranhuras em T	5
Tamanho de ranhuras em T (mm)	18
Eixo árvore
Rotação standard do spindle（r.p.m）	8000
Rotação do spindle (não-standard) (rpm)	12000
Potência do eixo (KW)	20(15)
Cone	BT-40
Avanços
Avanço rápido triaxial (mm/min)	24000
Avanço de corte triaxial (mm/min)	1-10000
Outros
otência do motor de 3 eixos (KW)	3/3/4.5
Precisão de posicionamneto (mm)	±0.005/300
Precisão de repetibilidade (mm)	±0.003/300
Sistema de controle	MISUBISHI: M80A/M80B, FANUC:Oi-MF, SINUMERIK 828D
Tanque de refrigeração (bomba) (HP)	1/2
Potência requerida (KVA)	35
Pressão de ar (bar)	6-7
Peso da máquina (kg)	9000
Dimensão da máquina (mm)	3550×2800×3035

Componentes do centro de usinagem vertical

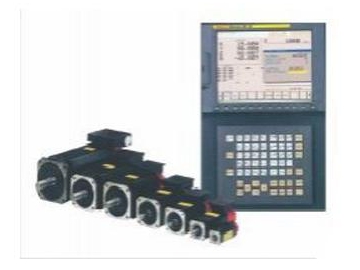

Sistema de controle e motor

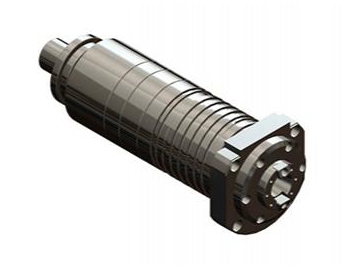

Fuso mecânico de transmissão direta

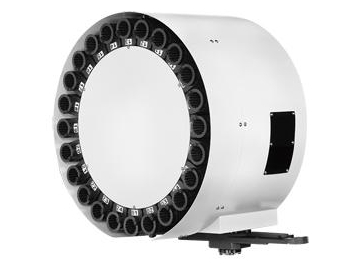

Depósito de ferramentas giratório, possuindo 24 ferramentas.

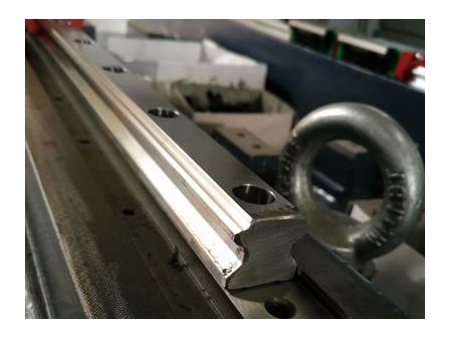

Guias lineares funcionando de forma estável e com usinagem de alta precisão.n

Para estes componenetes, o sistema de controle pode ser alterado de acordo com as necessidades dos clientes. Nosso depósito de ferramentas pode ser montado com mais ferramentas, e caso queira informações mais detalhadas pode clicar nos .
