Centro de usinagem vertical de alta velocidade, Série V-650 Máquina CNC de 3 eixos

Solicite uma cotação

Sobre nós: http://tycncmachine.com.br/1-3-2-v-650-3-axis-cnc-machine.html

O centro de usinagem vertical com guias lineares, V-650 tem uma bancada de trabalho de 760×450mm, que pode carregar mais que 350kg de itens usinados. É apropriado para processamento fino e produtos usinados com características de linha de ferramentas fina na superfície. Esta máquina CNC pesa 4200kg e tem dimensões de 2200×2500×2650mm.

Características técnicas

Modelo	V-650
Curso
Curso do eixo X (mm)	600
Curso do eixo Y (mm)	500
Curso do eixo Z (mm)	550
Distância do eixo à mesa de trabalho (mm)	120-670
Distância entre o centro do eixo árvore à coluna (mm)	520
Mesa de trabalho
Dimensões da mesa de trabalho (mm)	760×450
Peso máximo sobre a mesa (kg)	350
Quantidade de ranhuras em T	3
Tamanho de ranhuras em T (mm)	18
Eixo árvore
Rotação standard do spindle（r.p.m）	10000
Rotação do spindle (não-standard) (rpm)	12000-15000
Potência do eixo (KW)	10(7.5)
Cone	BT-40
Avanços
Avanço rápido triaxial (mm/min)	48000
Avanço de corte triaxial (mm/min)	1-10000
Outros
Potência do motor de 3 eixos (KW)	2/2/3
Precisão de posicionamneto (mm)	±0.005/300
Precisão de repetibilidade (mm)	±0.003/300
Sistema de controle	MISUBISHI: M80A/M80B, FANUC:Oi-MF, SINUMERIK 828D
Tanque de refrigeração (bomba) (HP)	1/2
Potência requerida (KVA)	20
Pressão de ar (bar)	6-7
Peso da máquina (kg)	4200
Dimensão da máquina (mm)	2200×2500×2650

Componentes do centro de usinagem vertical

Sistema de controle e motor

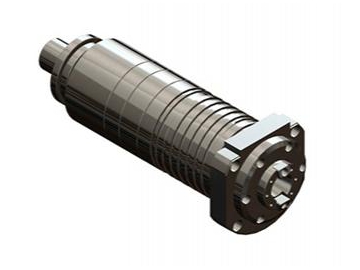

Fuso mecânico de transmissão direta

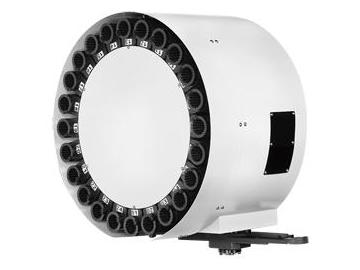

Depósito de ferramentas giratório, possuindo 24 ferramentas.

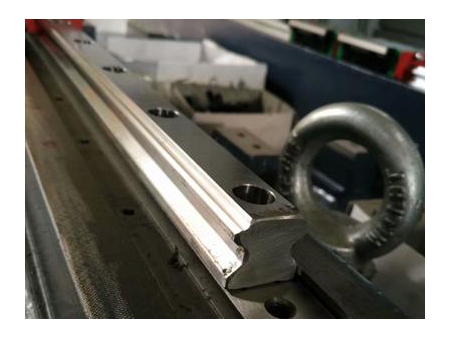

Guias lineares funcionando de forma estável e com usinagem de alta precisão.n

Para estes componenetes, o sistema de controle pode ser alterado de acordo com as necessidades dos clientes. Nosso depósito de ferramentas pode ser montado com mais ferramentas, e caso queira informações mais detalhadas pode clicar nos .
