Máquina curvadora de tubos CNC (Diâmetro do tubo 6-12mm)

Solicite uma cotação

Sobre nós: http://autotubebenders.com.br/3-plastic-tube-bending-machine.html

BST16-IIIS

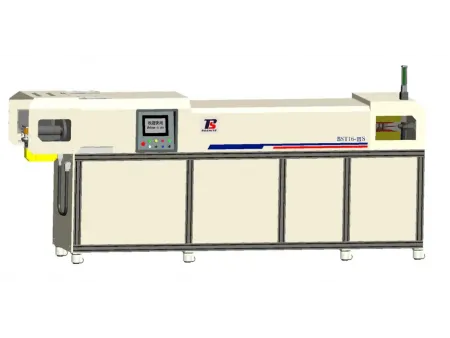

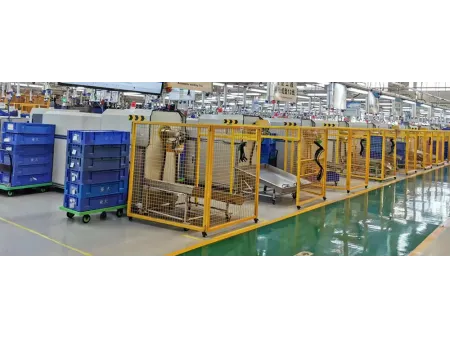

Máquina curvadora de tubos CNC

Máquina de termoformagem automática para dobrar tubos de nylon e outros tubos plásticos utilizados na indústria automotiva

A máquina curvadora de tubos de nylon de terceira geração tem sido amplamente aplicada no processamento de tubos PA11 e PA12 de camada única para uso automotivo. Ela apresenta um sistema de aquecimento de controle único de frequência fixa que opera a 8,5 kW, oferecendo uma economia significativa de energia em comparação com os métodos tradicionais de formação em alta temperatura. Esse equipamento de curvatura de tubos elimina a necessidade de pré-moldagem e configuração de moldes, agilizando a produção ao reduzir o tempo e os custos associados. Capaz de lidar com vários formatos de tubos em uma única máquina, ele oferece flexibilidade para diferentes requisitos de curvatura de tubos de náilon. O ciclo de produção, que tradicionalmente durava até 30 minutos, foi reduzido para menos de 2 minutos, aumentando a eficiência por meio de processos aprimorados de aquecimento e resfriamento.

Diâmetro do tubo: 6-12mm
Comprimento utilizável: Até 800mm
Ángulo mínimo de dobra: 85°
Taxa de produção em ângulo reto: 6.5s/dobra
Dobra máxima por tubo: 15
Capacidade de memória: Armazenamento de 300 trabalhos

Características

O sistema de dobra permite que você edite e ajuste os requisitos de dobra diretamente, eliminando a necessidade de alterações no molde ou configurações extras. Isso aumenta a flexibilidade e reduz o tempo de inatividade na produção
Com a capacidade de processar tubos com comprimentos de até 1.000 mm, esse equipamento atende às demandas da maioria das tarefas de processamento de tubos, oferecendo versatilidade para diferentes projetos
Projetada para lidar com diâmetros de tubos que variam de Ø6 mm a Ø16 mm, tornando-a adequada para uma variedade de tamanhos de tubos usados em aplicações industriais e automotivas

A velocidade de dobra em ângulo reto chega a 6,5 segundos por dobra, o que melhora significativamente a eficiência, especialmente em ambientes de produção de alto volume
Está em conformidade com as normas ENISO12100:2010 e EN60204-1:2018, garantindo segurança e confiabilidade na operação
Pode ser atualizada para incorporar os mais recentes avanços tecnológicos, permitindo que a máquina evolua conforme as necessidades de produção mudam

Cor da máquina	Branco/cinza industrial
Peso líquido	1600kg
Tamanho da máquina	4200×850×1750mm
Potência nominal	11kW
Potência de aquecimento	8.5kW (valor de pico)
Consumo de ar	0.3-0.5m³/min
Consumo de energia	3kW.h
Taxa de produção em ângulo reto	6.5s/dobra
Número máximo de curvas	15
Comprimento máximo utilizável	800mm
Capacidade de memória	300 para armazenamento de trabalhos
Potência do motor para dobra (eixo Y)	0.4kW (servomotor×1)
Potência do motor para rotação (eixo Z)	0.75kW (servomotor×1)
Potência do motor para alimentação traseira (eixo X)	0.4kW (servomotor×2)

Modelo	S3000-22V	BST25-IV	BST16-IIIS
Cor da máquina	Branco/cinza industrial	Branco/cinza industrial	Branco/cinza industrial
Peso líquido	2100kg	2200kg	1600kg
Tamanho da máquina	3800×1100×2050mm	4250×1100×1800mm	4200×850×1750mm
Potência nominal	13kW	13kW	11kW
Potência de aquecimento	8.5kW (valor de pico)	8.5kW (valor de pico)	8.5kW (valor de pico)
Consumo de ar	0.3-0.5m³/min	0.3-0.5m³/min	0.3-0.5m³/min
Consumo de energia	5.5Kw.h	4.5Kw.h	3Kw.h
Taxa de produção em ângulo reto	3.5s/dobra	4.5s/dobra	6.5s/dobra
Número máximo de dobras	40	30	15
Comprimento utilizável máximo	5000mm	1000mm	800mm
Capacidade de memória	2000 grupo	1000 grupo	300 grupo
Potência do motor para dobra (eixo Y)	0.4kW (servomotor×1)	0.4kW (servomotor×1)	0.4kW (servomotor×1)
Potência do motor para rotação (eixo Z)	1.5kW (servomotor×1)	0.75kW (servomotor×1)	0.75kW (servomotor×1)
Potência do motor para alimentação traseira (eixo X)	0.4kW (servomotor×2)	0.4kW (servomotor×2)	0.4kW (servomotor×2)
Potência do motor para alimentação (eixo X)	0.1kW (servomotor×2)	/	/
Potência do motor para elevação (eixo Z	0.75kW (servomotor×1)	0.75kW (servomotor×1)	/

Materiais aplicáveis

BST16-IIIS

PA12/PA11 (tubo de camada única)

S3000-22V

PA12/PA11 (tubo de camada única/múltipla)
PA1012, PA612, PA66, PP, PE, TPV

BST25-IV

PA12/PA11 (tubo de camada única/múltipla)
PA612, PA1012, PA6

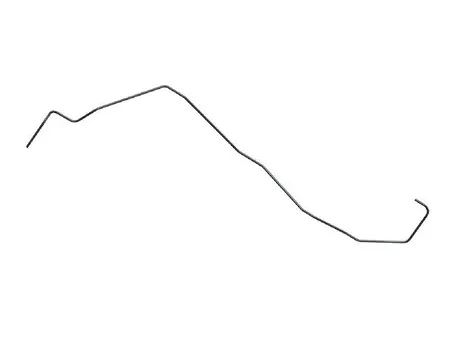

Tamanho do tubo: 8×1
Comprimento em branco da curva: 2650mm
Curvas: 15
Ciclo do processo: 72s
Material: PA12/EVOH/PA12
Raio da dobra: R20
Planicidade: >88%

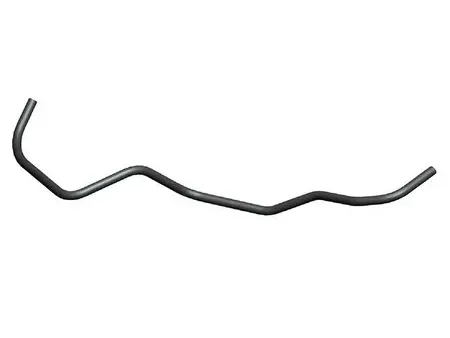

Tamanho do tubo: 12×1
Comprimento em branco da curva: 950mm
Curvas: 8
Ciclo do processo: 45s
Material: PA612/EVOH/PA12
Raio da dobra: R30
Planicidade: >88%

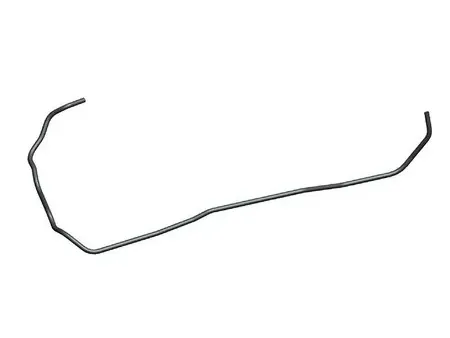

Tamanho do tubo: 12×1
Comprimento em branco da curva: 1950mm
Curvas: 18
Ciclo do processo: 120s
Material: PA12/EVOH/PP
Raio da dobra: R30
Planicidade: >88%

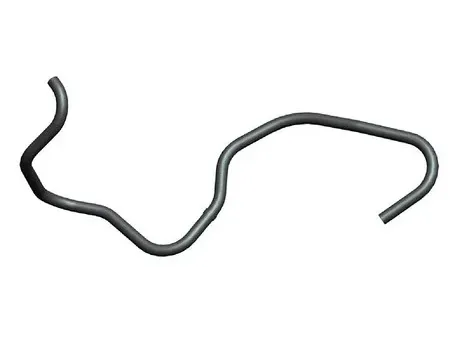

Tamanho do tubo: 16×1.25
Comprimento em branco da curva: 1250mm
Curvas: 11
Ciclo do processo: 75s
Material: PA12/EVOH/PA12
Raio da dobra: R20
Planicidade: >88%

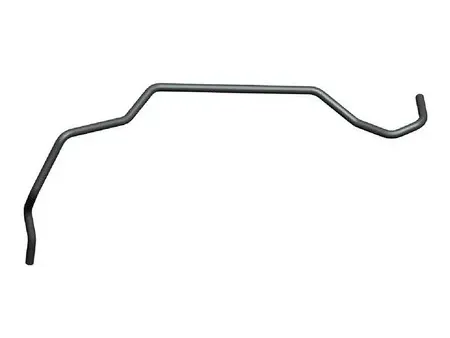

Tamanho do tubo: 16×1.25
Comprimento em branco da curva: 1350mm
Curvas: 10
Ciclo do processo: 65s
Material: PA612/EVOH/PA12
Raio da dobra: R40
Planicidade: >88%

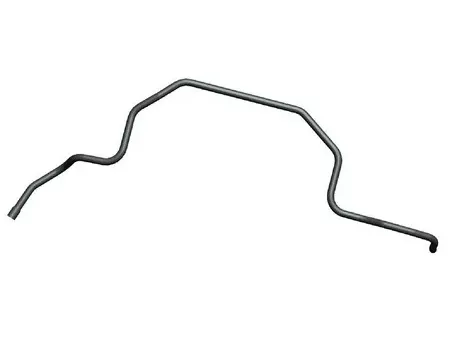

Tamanho do tubo: 16×1.25
Comprimento em branco da curva: 1650mm
Curvas: 13
Ciclo do processo: 92s
Material: PA12
Raio da dobra: R40
Planicidade: >88%

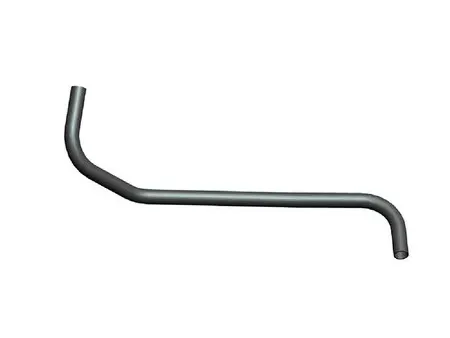

Tamanho do tubo: 16×1.25
Comprimento em branco da curva: 650mm
Curvas: 3
Ciclo do processo: 22s
Material: PA612
Raio da dobra: R40
Planicidade: >88%

Tamanho do tubo	Raio de curvatura mínimo	Linha reta mais curta entre dois ângulos retos	Ângulo incluído mínimo
6×1	22	30	85
8×1	25	35	85
10×1.25	25	40	85
12×1.5	35	45	85
12.5×1.5	35	45	85

Modelo	S3000-22V			BST25-IV			BST16-IIIS
Tamanho do tubo	Raio de curvatura mínimo	Linha reta mais curta entre dois ângulos retos	Ângulo incluído mínimo	Raio de curvatura mínimo	Linha reta mais curta entre dois ângulos retos	Ângulo incluído mínimo	Raio de curvatura mínimo	Linha reta mais curta entre dois ângulos retos	Ângulo incluído mínimo
6×1	15	25	55	15	25	80	22	30	85
8×1	20	30	55	20	30	80	25	35	85
10×1	25	30	55	25	35	80	/	/	/
10×1.25	25	30	55	25	35	80	25	40	85
12×1	28	30	60	/	/	/	/	/	/
12×1.25	28	30	60	30	40	80	/	/	/
12×1.5	28	30	60	30	40	80	35	45	85
12.5×1.5	30	28	60	30	40	80	35	45	85
13.5×1.25	30	28	60	/	/	/	/	/	/
14×1.5	30	27	60	35	45	80	/	/	/
14×2	30	27	60	35	45	80	/	/	/
15×1.5	30	25	60	/	/	/	/	/	/
15×1.25	30	25	60	/	/	/	/	/	/
16×1.25	30	25	60	/	/	/	/	/	/
16×1.5	30	25	60	/	/	/	/	/	/
16×2	30	25	60	/	/	/	/	/	/
18×1.5	35	27	60	/	/	/	/	/	/
19×1.5	35	27	65	/	/	/	/	/	/
20×1.5	35	28	65	/	/	/	/	/	/
21×1.5	37	30	65	/	/	/	/	/	/
22×1.5	39	30	65	/	/	/	/	/	/

Configurações

Sistema de aquecimento: Controle de frequência fixa simples
Método de aquecimento: Aquecimento por semi-convecção
Edição de coordenadas programáveis: Não suportado
Interface homem-máquina (HMI): Configuração de baixo nível
Controle de alimentação: Controle pneumático
Método de alimentação: Alimentação traseira
Precisão de processamento: T3 mm

Compatibilidade com o robô: Não compatível
Controle do servo: Pulso
Controle do volante: Não disponível
Marcação a laser opcional: Disponível
Estatísticas de produção: Não disponível
Reinicialização com uma tecla: Não disponível
Monitoramento do status da máquina: Não disponível
