Centro de usinagem CNC tipo pórtico，Série LM-4227

Solicite uma cotação

Sobre nós: http://tycncmachine.com.br/3-9-lm-4227-3-axis-bridge-gantry-milling-machine.html

Centro de usinagem de dupla coluna

O centro de usinagem portal, LM-4227 tem uma largura de 2700mm, bancada de trabalho de 4200×2100mm, e uma capacidade de carga máxima de 14,000kg. Este equipamento é usado para usinagem de peças grandes e complexas como estruturas e vigas para avião, e maquinário de peças pesadas.

Características técnicas

Modelo	LM-4227
Cursos
Curso do eixo X (mm)	4200
Curso do eixo Y (mm)	2800
Curso do eixo Z (mm)	1000
Distância do nariz do eixo árvore à mesa (mm)	200-1200
Largura da mesa (mm)	2700
Mesa de trabalho
Dimensões da mesa de trabalho (mm)	4200×2100
Peso máximo sobre a mesa (kg)	14000
Rasgos T (largura - nº de rasgos x distância) (mm)	9-28×220
Eixo árvore
Velocidade indefinida do eixo padrão (rpm)	6000
Cone	BT50φ190
Modo de transmissão do eixo	Transmissão direta
Potência do eixo (KW)	22
Avanços
Avanço de corte (mm/min)	8000
Avanço rápido (m/min)	12/12/12
Largura da guia linear / número de trilhos (mm)	3-63X2-63Y:4-45Z
Outros
Potência do motor de 3 eixos (KW)	7.0/7.0/7.0
Precisão de posicionamneto (mm)	0.035/1000
Precisão de repetibilidade (mm)	0.025
Sistema de controle	MISUBISHI: M80A/M80B, FANUC:Oi-MF, SINUMERIK 828D
Tanque de refrigeração (bomba) (HP)	0.48
Potência requerida (KVA)	45
Pressão de ar (bar)	6.5
Peso da máquina (t)	50
Dimensão da máquina (mm)	10260×4950×4800

Componentes do centro de usinagem portal

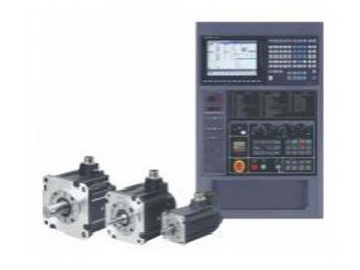

Sistema controle e motor
Guia quadrada

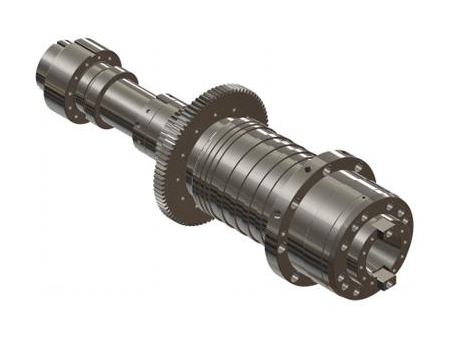

Eixo árvore mecânico, acionamento por engrenagem

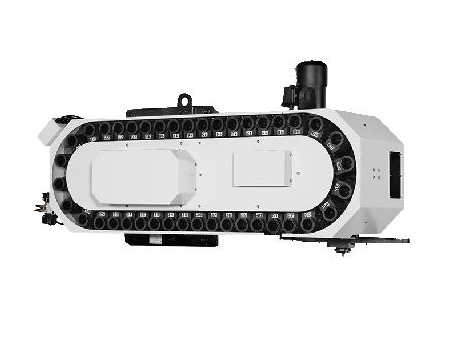

Magazine de ferramentas do tipo corrente

O sistema controle pode ser modificado dependendo das necessidades de cada cliente, assim como também podemos montar a magazine de ferramentas para reservar mais ferramentas. Para informações mais detalhadas pode clicar em cada .
