Grampos de fixação KOSMEK HB

Solicite uma cotação

Sobre nós: http://moldpresscn.com.br/3-6-kosmek-hb-die-clamps.html

Os grampos de fixação KOSMEK HB são compactos e possuem força ampliadora no seu interior. O molde pode ser movimentado pela ranhura em T através de operação manual, e terá uma grande força de fixação apenas pelo uso de pressão de ar, assim mantendo as forças de fixação e retenção, mesmo quando não existe fornecimento de ar.

Parâmetros técnicos
Opção de modelo de grampos de fixação

Modelo			HB0101	HB0161	HB0251	HB0401	HB0631	HB1001	HB1601
Capacidade do grampo		(kN)	9.8	15.7	24.5	39.2	61.7	98	157
Retenção	Pressão	0. 39MPa	9.8	15.7	24.5	39.2	61.7	98	157
(kN)	Pressão	OMPa	2.9	5.9	8.8	13.7	20.6	30.8	50.3
Força de fixação (kN)	Pressão	0. 49MPa	7.8	13.7	20.6	32.3	50	77.4	127
	Pressão	0.39MPa	6.9	11.8	17.6	27.4	43.1	66	108
	Pressão	OMPa	2	3.9	4.9	7.8	11.8	17.7	28.9
Impuslo máximo		(mm)	3	3	32	3.6	4	4.5	5
Impulso de fixação		(mm)	1	1	1	1.1	1.2	1.2	1.2
Impulso de reserva			2	2	2.2	2.5	2.8	33	3.8
Volume do cilindro	Lado de fixação		56	94	144	259	444	773	1334
(cm3)	Lado de libertação		52	88	135	244	416	729	1262
Pressão de alimentação	Pressão recomendada		0.49
(MPa)	Pressão mínima		0.39
Temperatura de funcionamento			Abaixo de 70°C(acima de 70°C, entre em contato conosco)
Frequência de operação			Abaixo de 20 vezes/ dia (se precisar de outro parâmetro contate-nos)

Caraterísticas

A fonte de energia é ar comprimido normal. Os usuários não precisam de se preocupar com vazamento de óleo que poderia sujar a máquina e o ambiente em redor. Também não há necessidade de preocupação sobre o estoque de óleo ou perigos de incêndio.
Todos os circuitos usam tubos de pressão de ar, tornando as operações mais convenientes.
Não acontece vazamento de óleo durante a desmontagem dos tubos, permitindo uma manutenção fácil e limpa.
Comparado com os grampos KOSMEK GWA, tem a mesma distância de instalação entre os buracos, conferindo a estas duas séries excelente compatibilidade.
Comparado com troca de moldes por pressão de óleo, este grampo HB tem uma pressão de funcionamento menor, garantindo maior durabilidade sob altas temperaturas.
O preço do grampo HB é menor do que grampos de pressão a óleo durante uso de longa duração.

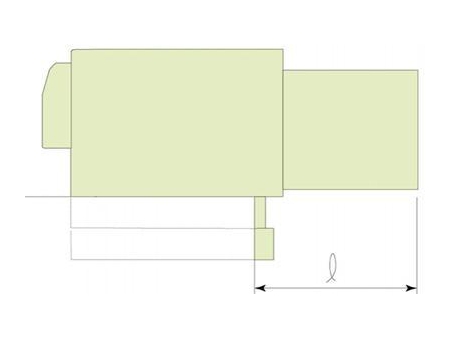

Modelo	∫
HB0101	108
HB0161	113
HB0251	122.5
HB0401	127.5
HB0631	124.5
HB1001	133.5
HB1601	167

①Fornecimento de ar para fixação
②Fornecimento de ar para libertação
③Junta de guia
④Ranhura de parafuso roscado

⑤ Ponto de fixação
⑥ Impulso de reserva
⑦ Impulso máximo
⑧ Impulso de aperto

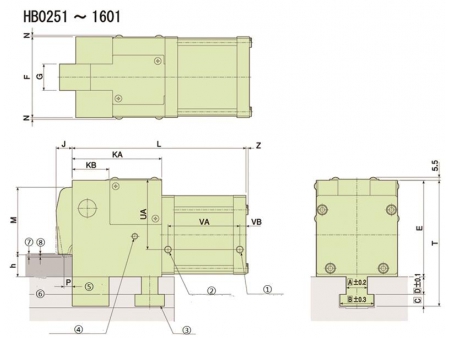

Dimensões

Modelo	E	F	G	J	KA	KB	L	M (h)	N	P	UA	VA	VB	X	Y	Z	MIN.a	MIN.c	MIN.h	MAx.h
HB0101	69	50	16	14	65	-	148.5	27 (36) -47 (15)	2.5	7	27.5	60	10.5	-	Rc1/8	-	10	6.5	15±0.3	35±0.3
HB0161	77	60	19	16	74	-	162	30 (40) -55 (15)	2.5	7.5	26.5	64	11	-	Rc1/8	-	12	8	15±0.3	40±0.3
HB0251	87.5	72	25	17	87	-	181.5	40.5 (40) -60.5 (20)	2.5	8.7	30.5	70	11	-	Rc1/8	-	14	9.5	20±0.3	40±0.3
HB0401	106.5	90	30	20	101.5	-	201	53.5 (45) -78.5 (20)	2.5	10	36	74.5	11.5	-	Rc1/8	-	18	12	20±0.3	45±0.3
HB0631	131	110	36	22	121.5	-	236	65 (20) -85 (30)	2.5	11	51	89	11.5	M8	Rc1/8	-	22	14	30±0.3	50±0.3
HB1001	154	135	48	26	143	60	266.5	84 (60) -109 (35)	3.5	13	112.5	106.5	8.5	M8	Rc1/8	-	24	16.5	35±0.3	60±0.3
HB1601	186	160	55	30	179.5	75	331.5	106 (70) -136 (40)	3.5	17	134	128	12	M10	Rc1/4	6	28	20	40±0.3	70±0.3
