Sistema de fixação hidráulico, Série FW

Solicite uma cotação

Sobre nós: http://moldpresscn.com.br/3-1-fw-series-hydraulic-clamping-system.html

Aplicação recomendada
O sistema de fixação hidraúlico da série FW é usado para operações de fixação de moldes e, com a sua direção de fixação da esquerda para a direita, assistir os operadores a executar uma troca rápida durante a produção de moldes. Isto reduz significativamente o tempo de mudança de molde, tornando este sistema num equipamento essencial para a manufacturação de fundição injectada e moldagem por injeção.

Parâmetros técnicos
Tipo opcional de sistema de fixação hidráulico

Modelo	Força de fixação(25MP)	Impulso completo X	Impulso de aperto Y	Impulso reservado de segurança Z	Volume do cilindro hidráulico de fixação	Peso
Modelo	KN	mm	mm	mm	cm3	kg
FW2	20	7	3	4	6.5	2
FW4	40	7	3	4	13	4.8
FW6	60	8	4	4	21	7.2
FW10	100	8	3	5	33	13
FW16	160	8	3	5	50	23
FW25	250	8	3	5	88	36
FW50	500	8	3	5	173	80

Seleção do tipo
Os usuários podem escolher o tipo e número de grampo correspondente aos requisitos dos seus equipamentos

Capacidade da máquina	Especificações do sistema de fixação hidráulico				Espessura da placa do molde (mm)
Capacidade da máquina	Placa fixa	Número	Placa móvel	Número	Espessura da placa do molde (mm)
60-120	FW2	4	FW2	4	25
160-250	FW4	4	FW4	4	30
280-320	FW6	4	FW6	4	30
350-600	FW10	4	FW10	4	40
650-850	FW16	4	FW16	4	50
900-1300	FW16	6	FW16	6	50
1400-1600	FW25	6	FW25	6	50
1800-2800	FW25	8	FW25	8	50

Caraterísticas

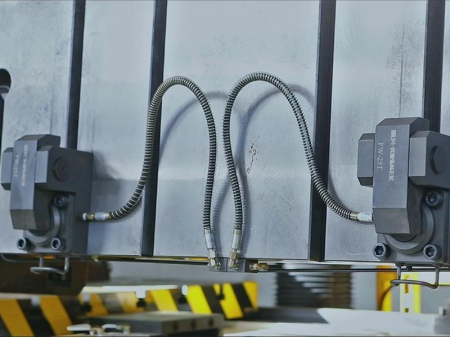

Os grampos estão dispostos em padrão horizontal na placa de molde e, desta maneira, ficam 4 linhas de óleo isoladas num par de placas do molde. Se uma linha tiver vazamento, as outras linhas não serão afetadas.
A bomba e válvula do coletor dispõem de uma tecnologia de vedação de vazamento zero, assim assegurando um desempenho sem vazamento para mais de 168 horas a pressões de 25MP.

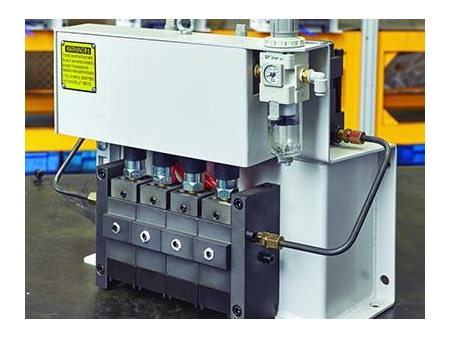

A unidade da estação da bomba é uma bomba de reforço pneumática da empresa japonesa KOSMEK, tendo um design de bomba dupla para uma melhor segurança e estabilidade.
O sistema de pressão é detetado por via de quatro grupos de interruptores de pressão da empresa americana GEMS. A unidade de pós irá providenciar pressão adicional quando o sistema de pressão estiver abaixo do configurado, logo garante que o sistema funciona em níveis normais.

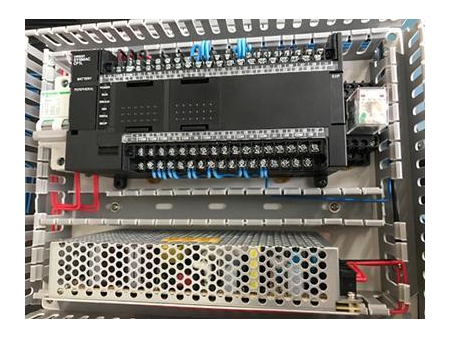

O sistema de fixação hidráulico da série FW está equipado com um controle PLC da OMRON e dispositivos eléctricos SMC, permitindo uma vida útil mais longa e de qualidade fiável.

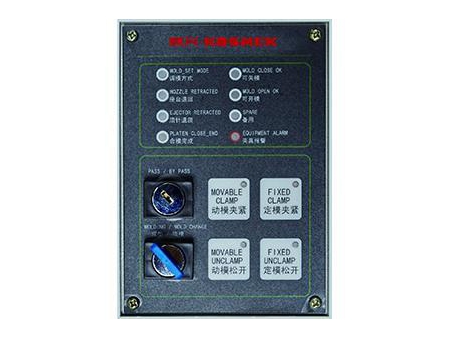

O sistema de fixação hidráulico e a máquina de moldagem de injecção possuem função interligada de travagem de segurança, afiançando um alto nível de proteção durante o funcionamento.

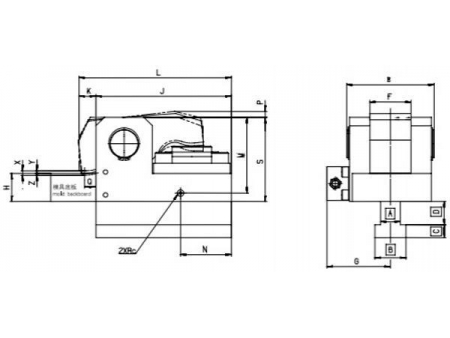

Dimensões

Especificação	G	E	F	S	P	Q	Rc	M	N	L	K	J	H(Padrão)
FW2	60	58	28	58	6.7	12.5	1/4	48	24	100	18	82	25
FW4	66	73	40	80	8.6	16	1/4	70	35	138	23	115	30
FW6	80	94	50	87	8.3	20	1/4	76	45	160	30	130	30
FW10	90	106	55	107	11.1	20	1/4	95	55	194	30	164	40
FW16	100	126	60	135	8.6	20	1/4	120	75	230	30	200	50
FW25	113	155	73	150	10.5	20	1/4	135	90	270	30	240	50
FW50	155	230	110	178	10.5	20	1/4	160	90	320	30	290	60

Nota: H é a espessura das placas de base do molde que estão ligadas a grampos hidráulicos padrão. Se pedido, é possível personalizar.
