Grampos de fixação KOSMEK GWA

Solicite uma cotação

Sobre nós: http://moldpresscn.com.br/3-4-kosmek-gwa-die-clamps.html

Os grampos de fixação GWA estão equipados com uma estrutura de travamento automático. Isto significa que a pressão de óleo irá baixar até zero depois da fixação, sem comprometer o desempenho do grampo, tornando a sua funcionalidade mais fiável.

Estes grampos são usados em placas de molde sem ranhura em T, mas possuem conformidade para moldes maiores, significando que a placa do molde não pode ser livremente modificada.

Parâmetros técnicos
Opção de modelo de grampos de fixação

Modelo	Capacidade do grampo	Força de fixação (Normal 13.7MPa)(kN)	Força de retenção(Pressão de óleo OMPa) (kN)	Reserva do grampo	Volume de cilindro de óleo(cm3)		Temperatura de funcionamento	Frequência de operação
Modelo	(kN)	Força de fixação (Normal 13.7MPa)(kN)	Força de retenção(Pressão de óleo OMPa) (kN)	(mm)	Fixação	Libertação	Temperatura de funcionamento	Frequência de operação
GWA0100	9.8	9.8	3.9	1.0	6	3	0~70℃	Abaixo de 20 vezes/dia (se necessitar outro parâmetro contate-nos)
GWA0160	15.7	15.7	6.3		11	4
GWA0250	24.5	24.5	9.8		19	8
GWA0400	39.2	39.2	15.7		35	13
GWA0630	61.7	61.7	24.7		64	24
GWA1000	98	98	39.2	1.5	121	48
GWA1600	157	157	62.8		227	102
GWA2500	245	245	98.0		411	177
GWA4000	392	392	156.8		757	349
GWA5000	490	490	156.8		757	349

Nota: A espessura do componente de aperto do molde deve ser inferior a ±0.5mm.

Detalhes

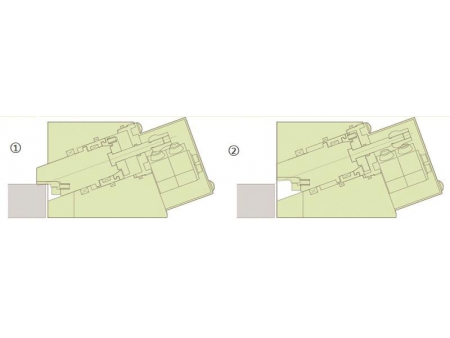

① Aperto

② Libertação

①Alimentação da bateria
②Interruptor de confirmação de aperto
③Interruptor de confirmação de libertação
④Parafuso
⑤Interface de cabeamento

⑥Junta de fixação da rosca
⑦Junta de libertação da rosca
⑧Alimentação da bateria
⑨Espessura do componente de aperto de molde
⑩Reserva do grampo

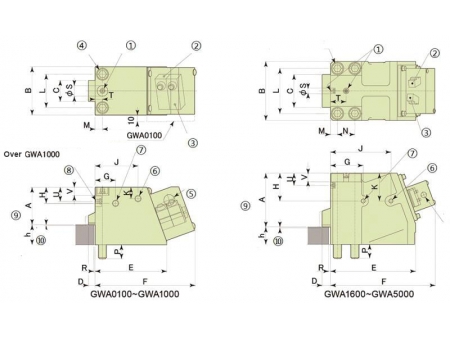

Dimensões

Modelo	A	B	C	D	E	F	G	H	J	K	L	M	N	P	Q	R	S	T	U	V	Rc	(Padrão)h±0.5
GWA0100	41	48	20	8	81	129	21.5	19.5	48.5	8	33	8	-	12	M8	1.5	16	10	-	8	1/8	20
GWA0160	48	58	25	9	93	140	28	23	56.5	9.5	39	9.5	-	17	M10	1.5		12		10		20
GWA0250	56	72	31.5	10	107	150	30.5	24	64	17	50	11	-	21	M12	2		11		12		30
GWA0400	69	90	40	12	123	173	38	30	70.5	14	62	14	-	27	M16	2		14		16	1/4	30
GWA0630	82	110	50	14	140	194	41	33	83	22	76	17	-	33	M20	3		15		20		35
GWA1000	98	135	63	17	152	208	44	50	102	50	95	20	-	36	M24	3		20		24		40
GWA1600	128	138	75	20	205	256	80	63	143.5	63	104	17	40	33	M20	5		40	35	21		40
GWA2500	155	170	95	24	245	302	94	80	174	80	130	20	50	40	M24			45	35	25		50
GWA4000	195	215	118	28	305	355	119	90	208	90	162	27	60	50	M30			65	40	35	3/8
GWA5000	195	215	118	28	305	355	119	90	208	90	162	27	60	50	M33			65	40	35	3/8
