Solicite uma cotação
(para sistema de trilhos de transporte pesado)

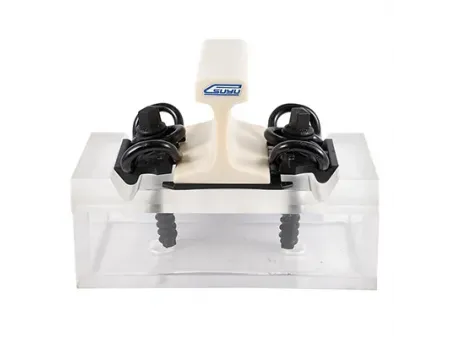

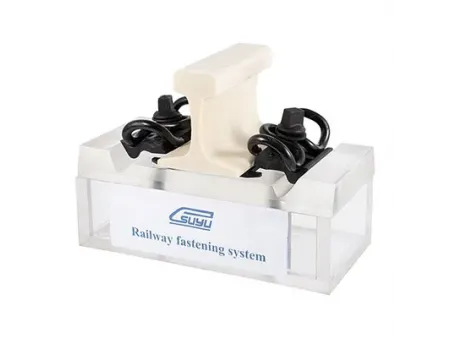

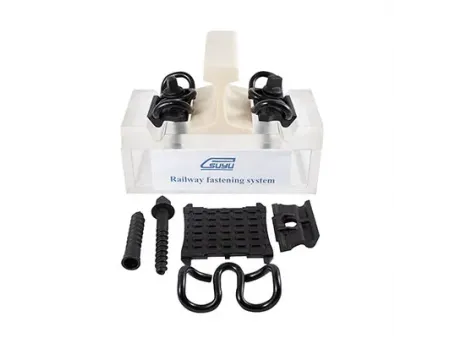

O sistema de fixação de trilhos W30 é amplamente utilizado em trilhos com lastro e dormentes de concreto. Ele opera de forma confiável com desgaste mínimo e requer manutenção mínima.

Parâmetros Básicos

  • Carga por eixo: ≤ 35 t
  • Velocidade: ≤ 160 km/h
  • Raio de curva: ≥ 400 m
  • Ajuste de altura: opcional
  • Ajuste do medidor: ± 10 mm

Seus clipes de trilho podem suportar altas cargas, fadiga dinâmica e resistência à fluência, oferecendo uma solução altamente elástica para trilhos convencionais e pesados. Seus componentes são fáceis de manusear e substituir, o que reduz o tempo de inatividade e os custos de manutenção, tornando-o uma solução econômica para operadores ferroviários.

Usamos material TPU para o coxim de trilho, que pode suportar condições climáticas adversas, adaptando-se a uma ampla faixa de temperatura de -60 °C a 50 °C. Isso faz com que seja um material ideal para lidar com flutuações extremas de temperatura. Mesmo sob condições climáticas extremas e alta umidade atmosférica, ele garante uma viagem segura todas as vezes.

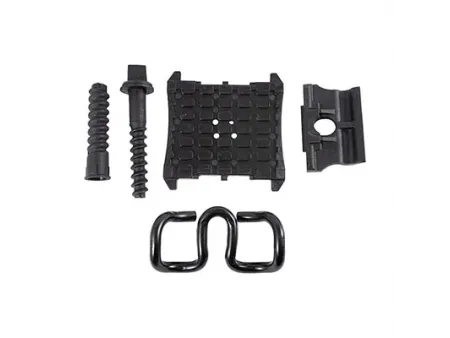

Componentes de Fixação Ferroviária

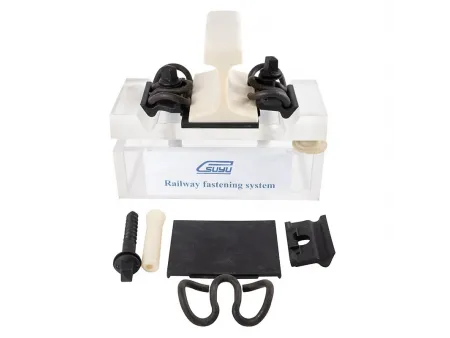

O sistema completo de fixação W30 para cada dormente consiste nos seguintes componentes

  • 4 peças de espiga de parafuso Ss35-161
  • 4 peças de arruela plana UIs7

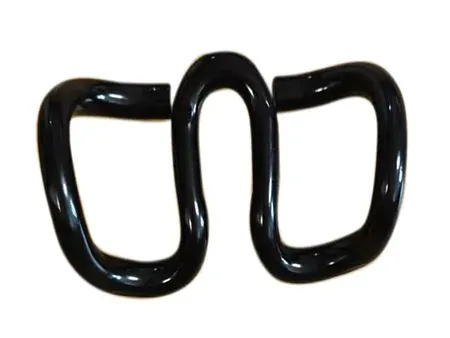

  • 4 peças de grampo de trilho SKL30
  • 4 peças de placa de guia Wfp30K-12hh
  • 4 peças de pino de plástico SDU25
  • 2 peças de coxim de trilho Zw148/175/7
Parâmetros Técnicos
Nome da peça Parâmetro da técnica Requisitos técnicos Observação
Clipe SKL30 Tipo de material Dia.14.5mm Aplicação para diferentes tipos de trilhos
Material 60Si2Mn Composição química (%):
Acabamento Pintura simples com óleo, colorida ou outra exigida pelos clientes C:0,57, Mn:0,75, Si:1,73,Cr:0,07P:≤0,015, S:≤0,006
Dureza 42-47HRC Oferecido conforme pedido
Vida útil à fadiga Quando a deflexão da mola do clipe é de 9,1 mm, a oscilação é de 1,42 mm, a vida útil da fadiga é de até 3 milhões de ciclos sem quebra.
O padrão refere-se a DIN17221, GB/T1222

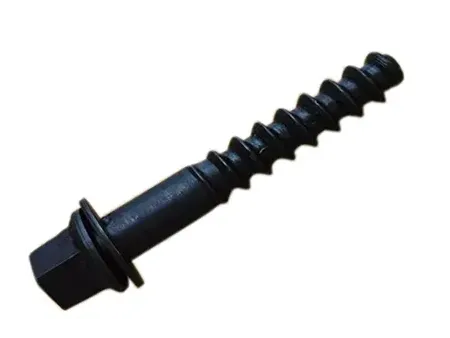

Parafuso Ss35-24*161 espiga Tipo de material M24x161mm
Grau Grau 5.6: 35#
Acabamento Simplesmente oleado, preto óxido, zincado, galvanizado por imersão a quente, Dacromet, Sherardizing Resistência à tração: ≥500Mpa
O padrão refere-se a ISO898-1, UIC864-1 e NF F500-50 Resistência ao escoamento: ≥300Mpa
Arruela plana ULS7 Tipo Uls7 Alongamento: ≥20%
Material Q235 Flexão a frio: 90 graus sem rachaduras
Acabamento Sem óleo, Preto óxido, Zincado, Galvanizado por imersão a quente, Dacromet, Sherardização
Padrão refere-se a EN10025,EN10139

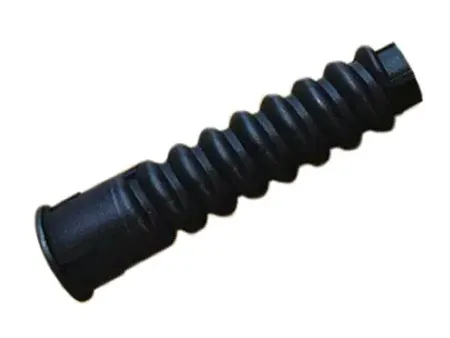

Cavilha plástica SDU25 Tipo Para diferentes tamanhos de espiga de parafuso
Material Nylon reforçado 6 (PA6)
Cor Preto

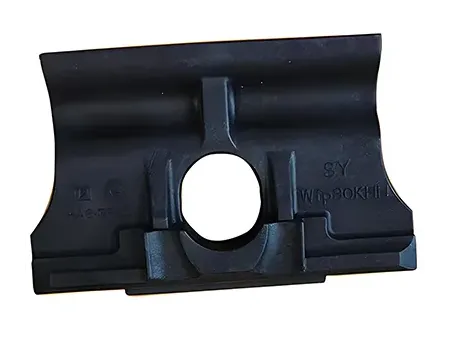

Placa guia Wfp30k-12 Tipo de cor Trilho UIC54,115RE e tamanho conforme pedido
Material Nylon 6 reforçado (PA6 30%GF) Densidade: 1,39g/㎝3
Resistência à tração: 165Mpa
Alongamento: 3.5%
Ponto de fusão: 226℃
Resistência de isolamento: ≥1,9×1012Ω
Teor de fibra de vidro: 30 a 35%
Dureza: ≥114HRR
Cor Preto

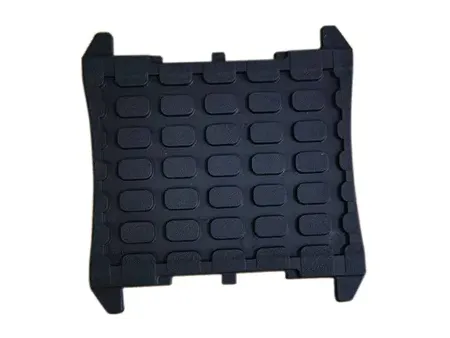

Almofada do trilho Zw-148-175-7 Tipo de material UIC54,115RE, trilho de 50 kg, trilho e tamanho conforme pedido
Material TPE (elastômero termoplástico) TPU (poliuretano termoplástico) Densidade: 1,09g/㎝3
Resistência à tração: 4,23Mpa
Módulo de tração: 2,97Mpa
Ponto de fusão: 200-220℃
Dureza Shore: ≥40D
Cor Preto, branco ou outra cor
