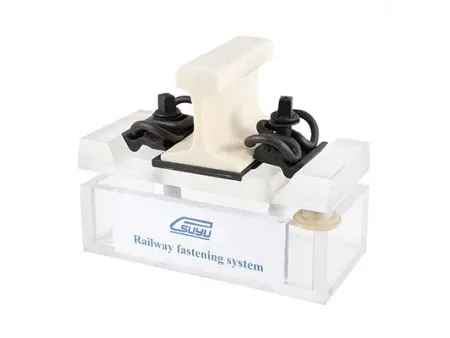

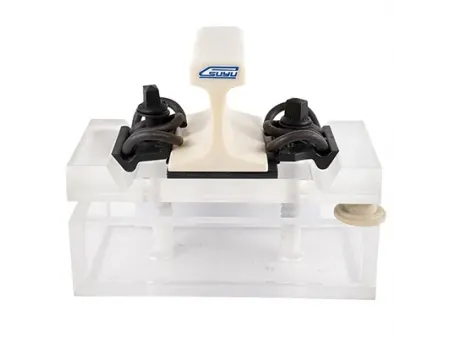

O sistema de fixação W14 é projetado de acordo com a norma EN13481-2, permitindo uma carga máxima por eixo de 260 kN. Ele pode ser usado primordialmente para ferrovias de alta velocidade e convencionais com dormentes de concreto em trilhos lastrados.

O sistema de fixação oferece fixação segura do trilho, reduzindo o risco de movimento do trilho e melhorando a estabilidade geral da via. Sua tecnologia avançada e materiais de alta qualidade contribuem para uma vida útil mais longa, tornando-o uma solução econômica para ferrovias modernas.

Componentes de Fixação Ferroviária

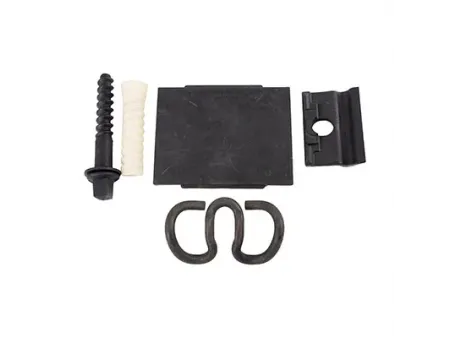

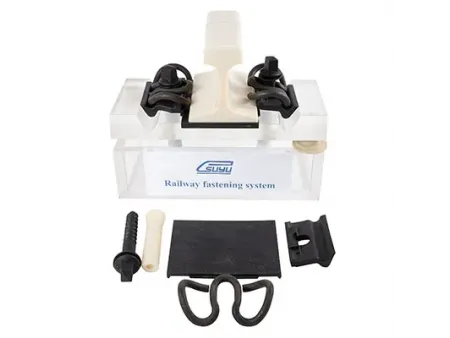

O sistema completo de fixação W14 para cada dormente consiste nos seguintes componentes:

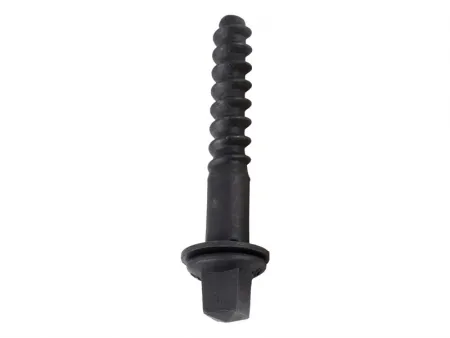

  • 4 peças de espiga de parafuso Ss25-160
  • 4 peças de arruela plana UIs7

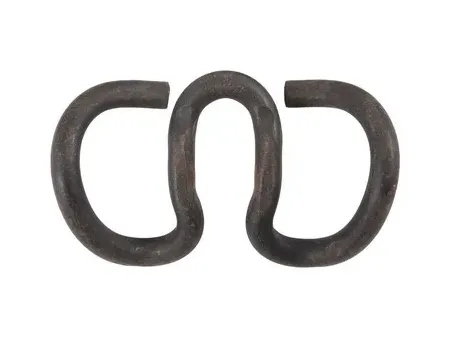

  • 4 peças de grampo de trilho SKL14

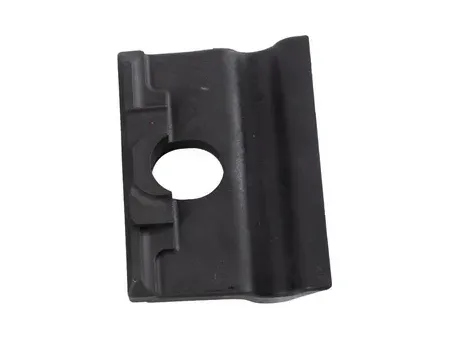

  • 4 peças de placa de guia Wfp14K-12

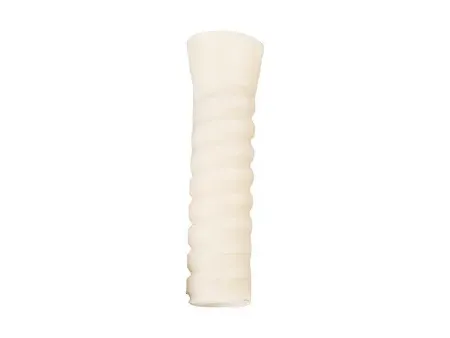

  • 4 peças de pino de plástico SDU9

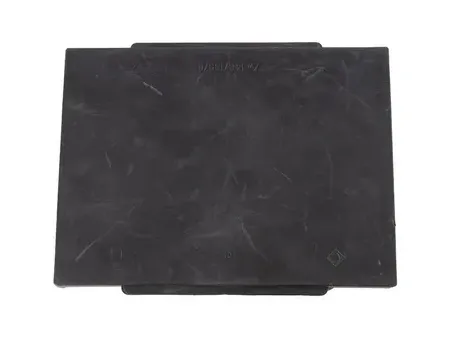

  • 2 peças de coxim de trilho Zw148/185/6
Informação
  • Velocidade - Adequado para trilhos de alta velocidade (HS) em velocidades ≥ 250 km/h e trilhos convencionais (CR) em velocidades ≤ 250 km/h.
  • Alta resistência longitudinal do trilho - min. 9kN
  • Resistência elétrica ≥ 5 kΩ
  • Força de fixação para SKL14 (nominal) - min. 9kN
  • Ajuste do calibre na faixa de ±10 mm
  • Material de coxim de trilho: EVA
  • Possibilidade de usar parafusos antirroubo com cabeças triangulares
  • Todos os componentes podem ser pré-montados na fábrica de dormentes
