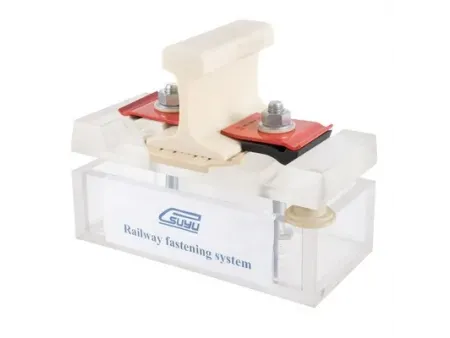

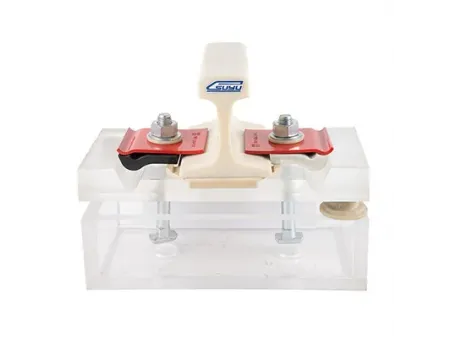

Sistema de fixação de trilhos NY-GN
O sistema de fixação de trilhos NY-GN é projetado especificamente para projetos ferroviários no México e na América do Norte, ideal para fixar trilhos 115RE em dormentes de concreto.
O sistema de fixação de trilhos com clipe elástico é amplamente usado em ferrovias no mundo todo, particularmente popular em países com redes ferroviárias de alta velocidade, onde desempenha um papel crucial na manutenção da estabilidade e segurança dos trilhos. O sistema NY-GN ajuda a garantir que os trilhos permaneçam firmemente fixados, reduzindo o risco de acidentes e melhorando a segurança ferroviária geral. Ao minimizar as vibrações e reduzir o ruído, o sistema de fixação NY-GN aumenta o conforto do passageiro e a eficiência operacional, tornando-o uma escolha preferida para redes ferroviárias modernas.

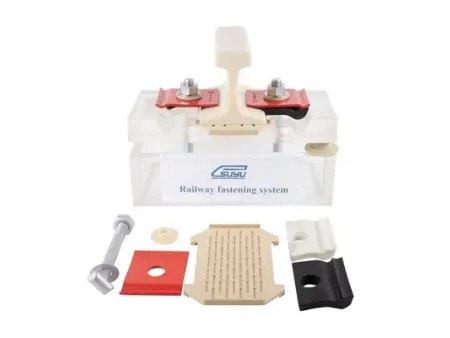

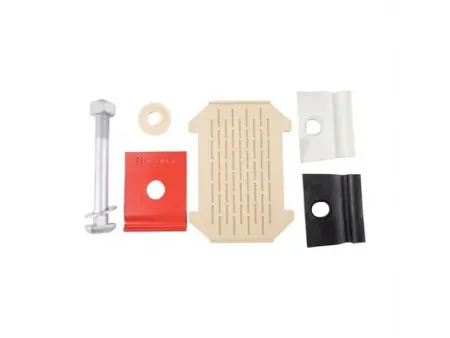

O sistema de fixação NY-GN completo para cada dormente consiste nos seguintes componentes
-

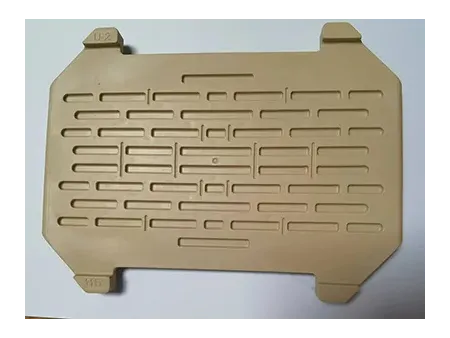

2 peças de coxim de trilho U-2
-
2 peças de isolador nº 08
-
2 peças de isolador nº 06
-
4 peças de bucha isolante
-

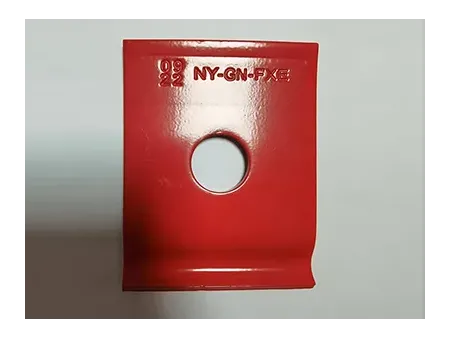

4 peças de lâmina de mola GN
-
4 peças de parafuso SL com porca e arruela plana 7/8*201
| Nome da peça | Item | Requisito técnico | Observações |
| Tipo | Espessura 5mm | Aplicação para diferentes tipos de trilhos | |
| Material | 60Si2Mn | Composição química(%): C: 0.56-0.64, Mn: 0.60-0.90, Si: 1.60-2.00, Cr: ≤0.35, P: ≤0.03, S: ≤0.03 | |
| Acabamento | Plano (oleado), pintura na cor vermelha, ou mediante solicitação | Oferecido conforme pedido | |
| Dureza | 42-47HRC | ||
| Padrão | DIN17221, GB/T1222 | ||
| Tipo | Adequado para trilhos UIC54, 115RE | ||

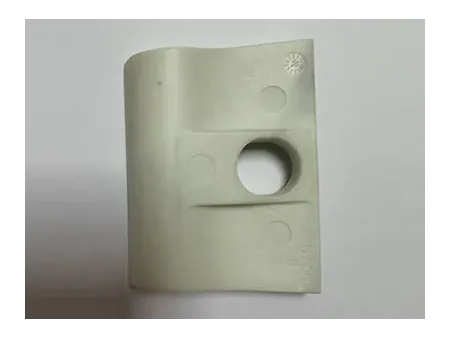

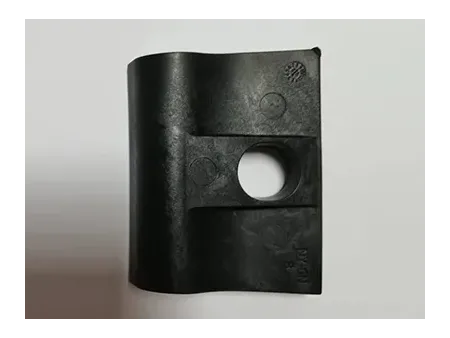

| Material | Nylon Reforçado 6 (PA6 30%GF) | Densidade: 1,39g/cm³ Resistência à tração: 165Mpa Elongação: 3.5% Ponto de fusão: 226℃ Resistência de isolamento: ≥1.9×1012Ω Conteúdo de fibra de vidro: 30-35% Dureza: ≥114HRR | |
| Cor | Preto, branco ou a pedido | ||
| Tipo | Adequado para trilhos UIC54, 115RE | ||
| Material | TPE (Elastômero Termoplástico) | Densidade: 1.09g/㎝3 Resistência à tração: 4,23Mpa Módulo de tração: 2,97Mpa Ponto de fusão: 200-220℃ Dureza: ≥40D | |
| Acabamento | Natural | ||

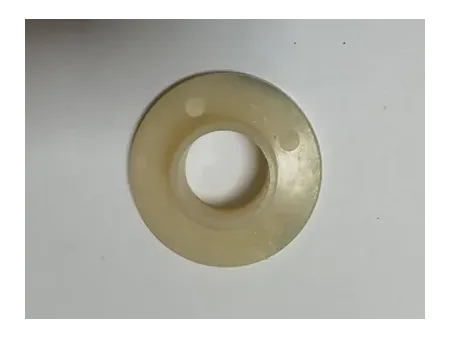

| Tipo | Arruela de nylon NY | ||
| Material | Nylon Reforçado 6 (PA6) | Densidade: 1.15g/㎝3 Resistência à tração: 66,3Mpa Elongação: 31.3% Ponto de fusão: 228℃ Resistência de isolamento: ≥2.8×1012Ω Dureza: ≥114HRR | |
| Acabamento | Natural | ||

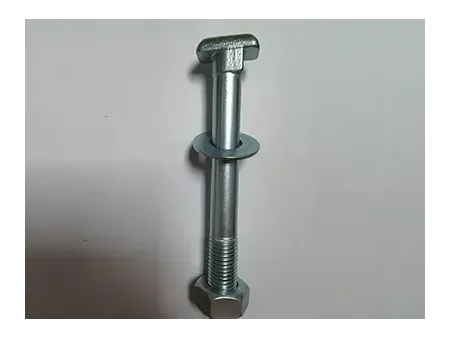

| Tipo | 7/8*186/201 | ||
| Material | 45# | Composição química(%): C: 0.45, Mn: 0.65, Si: 0.25, P: 0.016, S: 0.001 | |
| Acabamento | Plano (oleado), preto de óxido, zincado, galvanizado a quente | ||
| Grau | 8.8 | Resistência à tração: ≥800Mpa Força de rendimento: ≥640Mpa Elongação: ≥12% | |
| Tipo | 7/8 | ||
| Material | 45# | Composição química(%): C: 0.45, Mn: 0.65, Si: 0.25, P: 0.016, S: 0.001 | |
| Acabamento | Plano (oleado), preto de óxido, zincado, galvanizado a quente | ||
| Grau | 8 | HV295-353 | |
| Tipo | 50*23*3 | ||
| Material | Q235 | Composição química(%): C: 0.12-0.20, Mn: 0.30-0.70, Si: ≤0.3, P: ≤0.045, S: ≤0.045 | |
| Acabamento | Plano (oleado), preto de óxido, zincado, galvanizado a quente | ||
| Dureza | HV200-300 |
