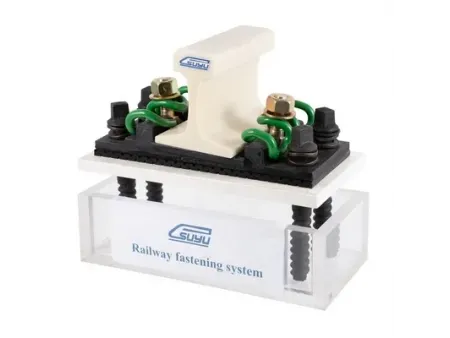

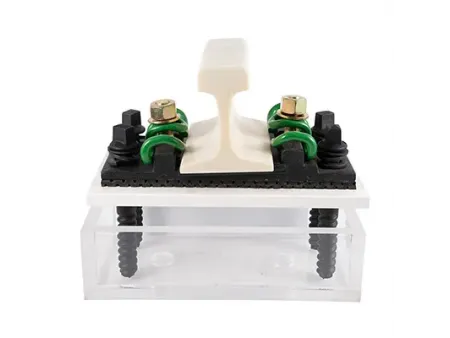

O sistema de fixação de trilhos com grampo SKL é amplamente utilizado para trilhos com lastro e dormentes de concreto. Conhecido por sua operação confiável, desgaste mínimo e baixos requisitos de manutenção, o sistema SKL fornece uma solução de alta elasticidade para ferrovias convencionais e de carga pesada devido à sua alta carga de ponta, resistência à fadiga dinâmica e resistência à fluência do trilho.

A estrutura do sistema SKL garante durabilidade e estabilidade sob condições operacionais variáveis, tornando-o adequado para diversos ambientes ferroviários. A sua eficácia no manuseio de altas cargas e tensões dinâmicas melhora o desempenho geral e a longevidade da via. A estrutura simples deste sistema facilita a instalação e a manutenção, contribuindo para sua ampla adoção em todo o mundo, com uso notável na Europa, Ásia Central, Oriente Médio e Sudeste Asiático.

Componentes de Fixação Ferroviária

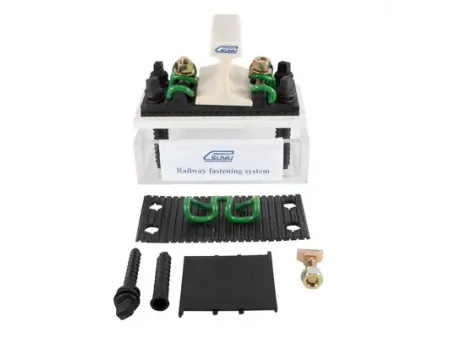

O sistema de fixação SKL completo para cada dormente consiste nos seguintes componentes

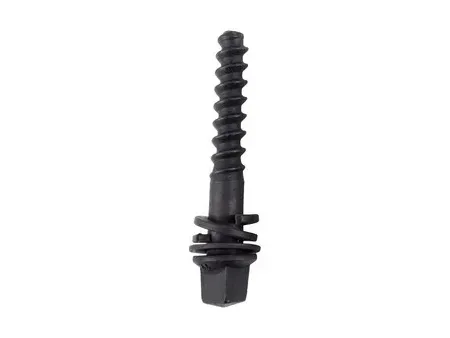

  • 4 peças de espiga de parafuso
  • 4 peças de arruela de pressão

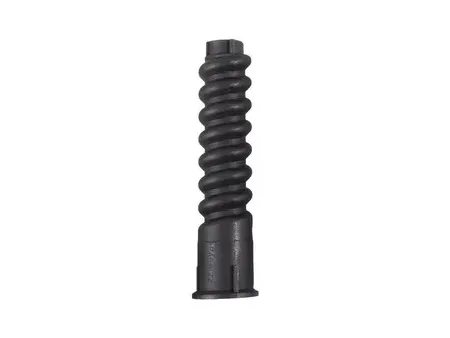

  • 4 peças de inserção de concreto/bucha de plástico

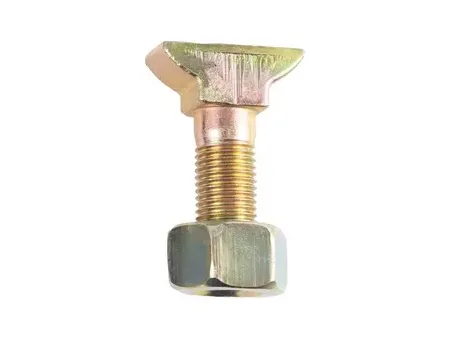

  • 4 peças de parafuso T HS32/26-M22
  • 4 peças de porca M22
  • 4 peças de arruela plana

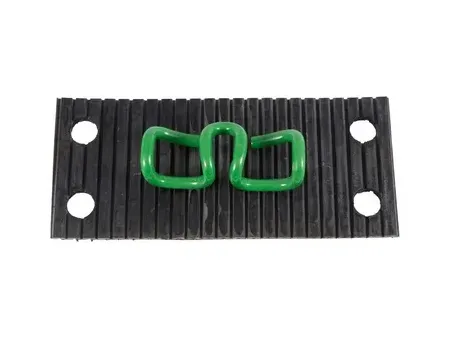

  • 4 peças de grampo de tensão SKL3/12
  • 2 peças de placa guia
  • 2 peças de coxim de trilho

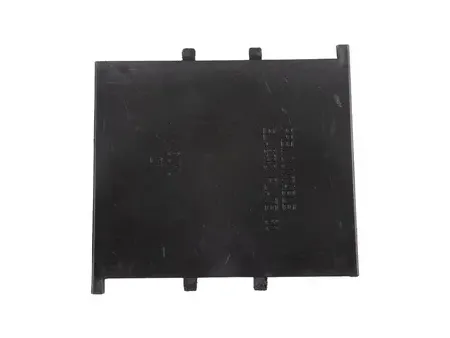

  • 2 peças de placa de base
Parâmetros técnicos
Nome da peça Peças necessárias Material Tamanho Observações
Clipede tensão SKL 4 60Si2CrA, 60Si2CrA, 38Si7 skl1,skl3,skl12,skl14 Dureza: 42-47HRC 5 milhões de ciclos sem quebra. Padrão: DIN17221, GB/T1222
Parafuso espigação Ss35 8 Grau 4.6: Q235; Grau 5.6: 35# Grau 8.8: 45# M24×150mm Padrão: ISO898-1, UIC864-1 e NF F500-50
Arruela plana 4 Q235 Uls7 Padrão: EN10025, EN10139
Cavilha de plástico 8 PEAD, Nylon Reforçado 66 (PA66) Para diferentes tamanhos de ponta de parafuso Para inserir em dormente de concreto
Placa guia 2 Nylon reforçado 66 (PA66) UIC54, UIC60, trilho de 50 kg, trilho de 60 kg e outros tamanhos conforme pedido Produtos personalizados disponíveis.
Coxim de trilho 2 EVA, ou burracha
