Solicite uma cotação

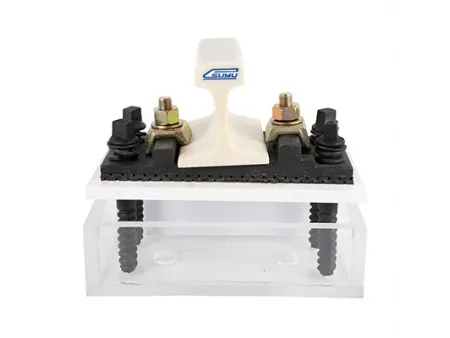

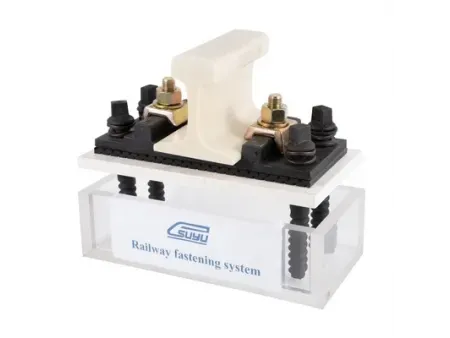

O sistema de fixação de trilhos com grampo KPO é uma solução muito usada para fixar trilhos ferroviários. Ele consiste em grampos KPO, coxins de ferro e parafusos que conectam os trilhos aos dormentes. O sistema KPO emprega uma conexão rígida, garantindo que os trilhos permaneçam firmemente fixados no lugar e evitando o afrouxamento ou movimento dos trilhos. Sua eficácia em suportar cargas pesadas e sua durabilidade sob condições adversas o tornam uma escolha preferida para ferrovias pesadas, transporte portuário e trilhos de mineração.

Componentes de Fixação Ferroviária

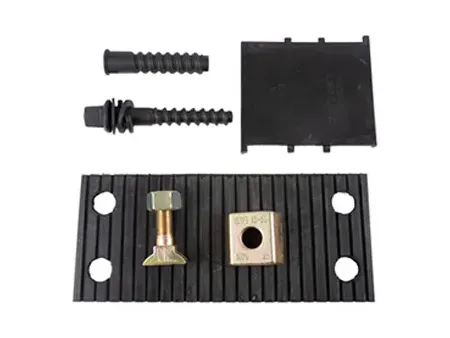

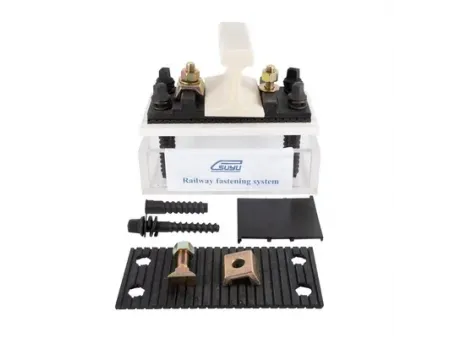

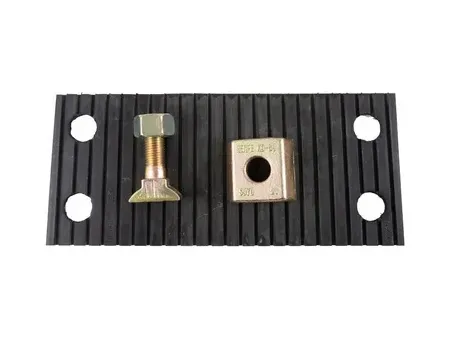

O sistema de fixação KPO completo para cada dormente consiste nos seguintes componentes

  • 4 peças de espiga de parafuso
  • 4 peças de arruela de pressão

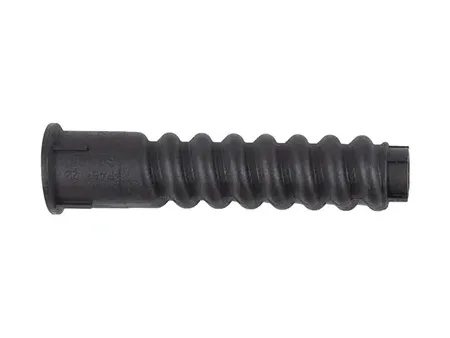

  • 4 peças de inserção de concreto/bucha de plástico
  • 4 peças de parafuso T HS32/26-M22
  • 4 peças de porca M22
  • 4 peças de arruela plana
  • 4 peças de grampo KPO
  • 2 peças de placa guia
  • 2 peças de coxim de trilho
  • 2 peças de placa de base
Parâmetros técnicos
Nome da peça Peças necessárias Material Tipo Observações
Braçadeira KPO 4 Q235 KPO3, KPO6, KPO9 Padrão: DIN5906

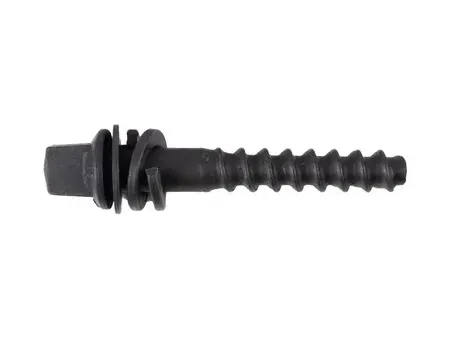

Parafuso Espigão 8 Grau 4.6: Q235 Grau 5.6: 35# Grau 8.8: 45# M24×150mm M24 ×160mm M24 ×180mm Padrão: ISO898-1, UIC864-1 e NF F500-50
Parafuso HS 4 Grau4.6: Q235 Grau5.6: 35# Grau8.8: 45# HS26, HS32 Diâmetro: 22mm ou 24mm. Comprimento: 55mm, 65mm, 75mm, 90mm
Porca sextavada 4 Grau 5: 35# Grau 8: 45# Conforme o pedido Padrão: DIN985
Arruela de pressão 8 65Mn Conforme o pedido Padrão: UIC864-3
Placa de base 2 Ferro fundido QT500-7, QT450-10 ou forjamento de aço de baixo carbono ou aço de alto carbono; UIC54,UIC60, trilho de 50 kg, trilho de 60 kg,S49 no tamanho pedido Padrão: UIC864-6
