Marcadores de tubulação
Modelo: CYG-MT
Material: Poliolefina reticulada modificada irradiada
Contração: 3:1
Aplicação
Este tipo de tubo modelo CYG-MT, foi feito com objetivo de atender requisitos de identificação de cabos e equipamentos em várias aplicações de fabricação. Tem contração de 3:1 e podem ser imprimidas nas duas faces e continuar mantendo sua excelente atuação mesmo após de serem expostas a solventes extremos e óleos. Por causa do tipo de material que nestes usamos, apresentam excelente resistência a abrasão e chamas, deixando estes apropriados para aplicação em temperaturas de operação que variam de - 55 ℃ a 135 ℃ na linha de identificação de equipamentos elétricos. Estes tubos não apenas vão de acordo com as normas SAE-AS-81531.4.6.2 e MIL-STD-202F, mas também são inflamáveis e apresentam boa isolação.
| Tamanho (polegada) | Antes da contração | Após contração | |
| Diâmetro interno (mm) | Diâmetro interno (mm) | Espessura da parede (mm) | |
| 3/32 | 2.4 | 0.8 | 0.53±0.08 |
| 1/8 | 3.2 | 1.07 | 0.58±0.08 |
| 3/16 | 4.8 | 1.6 | 0.58±0.08 |
| 1/4 | 6.4 | 2.11 | 0.61±0.08 |
| 3/8 | 9.5 | 3.2 | 0.61±0.08 |
| 1/2 | 12.7 | 4.2 | 0.61±0.08 |
| 3/4 | 19.1 | 6.35 | 0.64±0.08 |
| 1 | 25.4 | 8.46 | 0.64±0.08 |
| 1-1/2 | 38.1 | 12.7 | 1.0±0.08 |
| 2 | 50.8 | 16.9 | 1.0±0.08 |
| Propriedades | Método de teste | Valores típicos |
| Resistência a tração | SAE-AMS-DTL-23053 | ≥10.3MPa |
| Alongamento de ruptura max. | SAE-AMS-DTL-23053 | ≥200% |
| Flexibilidade | SAE-AMS-DTL-23053.4.6.7 | -55℃±1℃, 4h, Sem ruptura |
| Choque térmico | SAE-AMS-DTL-23053.4.6.8 | 250℃±3℃, 4h, Sem pingo, quebra ou fluxo |
| Envelhecimento | SAE-AMS-DTL-23053.4.6.9 | 175℃±2℃, 168h, Sem danos visuais |
| Resistência a tração após envelhecimento | SAE-AMS-DTL-23053.4.6.13 and ASTM D638 | ≥6.9MPa, 23℃±2℃ |
| Alongamento a ruptura após envelhecimento | SAE-AMS-DTL-23053.4.6.13 and ASTM D638 | ≥100%, 23℃±2℃ |
| Estabilidade de cor | SAE-AMS-DTL-23053.4.6.15 | 175℃±2℃, 24h, Aprovado |
| Rigidez dielétrica | SAE-AMS-DTL-23053.4.6.13 and ASTM D2671 | ≥19.7kV/mm, 23℃±2℃ |
| Resistividade volumétrica | SAE-AMS-DTL-23053.4.6.13 and ASTM D876 | ≥1.0x1014Ω· cm,500V(DC), 60s |
| Inflamabilidade | UL224 | Resistente a chamas |
| Resistência a fluidos | AE-AMS-DTL-23053.4.6.11 | Sem danos visuais |
| Pesistência a impressão | SAE-AS-81531.4.6.2 | 50 Borrachas, identificação |
| Resistência ao solvente | MIL-STD-202G Metodo 215K | 10 Borrachas, identificação |
| Propriedades | Método de teste | Valores tipicos |
| Atuação fisica | ||
| Temperatura de operação | -55℃~135℃ | |
| Resistência a tração (M Pa) | ASTM D2671 | ≥10.3Mpa |
| Alongamento de ruptura (%) | ASTM D2671 | ≥200% |
| Flexibilidade (-55℃, 4hrs) | ASTM D2671 | Sem ruptura |
| Choque térmico em 250℃±3℃ at 4hrs | ASTM D2671 | Sem pingo, quebra ou fluxo |
| Atuação elétrica | ||
| Rigidez dielétrica | ASTM D2671 | ≥19.7kV/mm |
| Resistividade volumétrica | ASTM D876 | ≥1014Ω·cm |
| Inflamabilidade | UL224 | Resistente a chamas |
| Resistência a fluidos (23℃, 24hrs) | ASTM D2671 | Identificação da impressão |
| Após envelhecimento 175℃±2℃ at 168hrs | ||
| Resistência a tração (MPa) | ASTM D2671 | ≥6.9Mpa |
| Alongamento de ruptura (%) | ASTM D2671 | ≥100% |
| Impressão | 20 Borrachas, identificação | |
| MIL-M-81531-4.6.2 | ||
| UL 224, | 50 Borrachas, identificação | |
| MIL-M-81531-4.6.2 | 50 Borrachas, identificação | |
| MIL-STD-202 | 30 Borrachas, identificação | |
- Compativel com norma UL224 e ambiente livre de halogênio.
- Atuação de impressão vai de acordo com exigências AS23053/5.

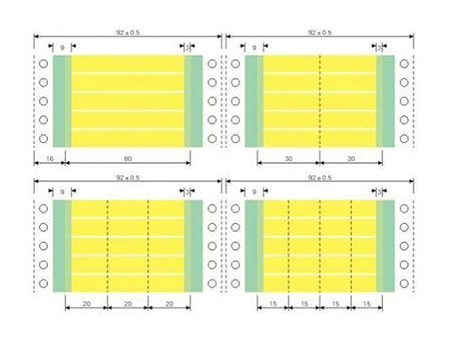

- Vários métodos de embalagem de produtos para atender diversas exigências dos clientes.
- Podem ser imprimidas com impressora matricial de pontos ou impressora de transferência de calor.
- Legível, com impressão nos dois lados.
- Cor do produto pode ser personalizada, com cores padrão branco e amarelo.
- Boa capacidade anti-poluição e persistência a impressão.
