Introdução do produto
Acoplamentos rígidos para sistemas de tubulação ranhurados são fabricados para fornecer rigidez na junta montada - semelhante à junta do tubo sendo soldada ou flangeada. O ANSI B31.1 Power Piping Code exige um espaçamento mínimo de suporte para tubulação com conexões rígidas, assim como o ANSI B31.9 Building Service Code e NFPA 13 Fire Protection Systems. O Underwriters Laboratory define uma conexão de tubo rígido como aquela que não desvia de uma linha central em mais de um (1) grau. Após as extremidades do tubo serem ranhuradas, uma junta de borracha adequada para o sistema de tubulação é esticada sobre as extremidades do tubo. Os segmentos de acoplamento são então colocados sobre a junta, e porcas e parafusos são fixados, resultando em uma junta segura e sem vazamentos. Os acoplamentos rígidos são frequentemente usados para montar tubulações horizontais que suportam o peso e fornecem uma plataforma para encanamento e acomodam o peso do fluido, conexões, válvulas e outros dispositivos. Os acoplamentos de tubos ranhurados são frequentemente usados ​​em serviços de proteção contra incêndio, sistemas de abastecimento de água e outros sistemas de processo que exigem uma pressão de trabalho mais alta.

Características
Construção em ferro dúctil
Tinta laranja sem chumbo
Conforme ASTM A536
Listado pela UL, aprovado pela FM

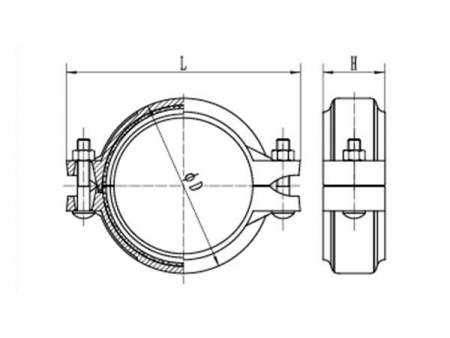

Desenho dimensional
Dados técnicos
Acomplamento rígido XGQT1
Tamanho nominal mm/in  Tubo O.D mm/in   Dimensões   Parafuso  Pressão operacional Psi
ΦD L H polegada/mm
mm mm mm
25 33.7 55 97 45 3/8×1-1/2
(M10×40)
300
1 1.327
32 42.4 63.5 107.5 45 3/8×1-3/4
(M10×45)
11/4 1.669
40 48.3 69 114 45
11/2 1.9
50 57 83.6 124 46 3/8×2-1/8
(M10×55)
2 2.244
50 60.3 83.6 124 46
2 2.375
65 73 98 137 46
21/2 2.875
65 76.1 98 139 46
21/2 3
80 88.9 114 156 46
3 3.5
100 108 138 186 50 1/2×2-5/8
(M12×65)
4 4.25
100 114.3 142 189 50
4 4.5
125 133 164 213 50
5 5.25
125 139.7 170 222 50
5 5.5
125 141.3 170 218 50
5 5.563
150 159 192 244 50
6 6.25
150 165.1 196 244 50
6 6.5
150 168.3 198 251 50
6 6.625
200 216.3 254 340 62 3/4×3-1/2
(M20×90)
8 8.515
200 219.1 256 316 60 5/8×3-1/8
(M16×80)
8 8.625
250 267.4 313 400 64 3/4×3-1/2
(M20×90)
10 10.527
250 273 319 393 64 3/4×3-1/2
(M20×90)
10 10.75
300 318.5 368 464 64 7/8×4-1/3
(M22×110)
12 12.539
300 323.9 374 453 65 3/4×4-1/3
(M20×110)
12 12.75

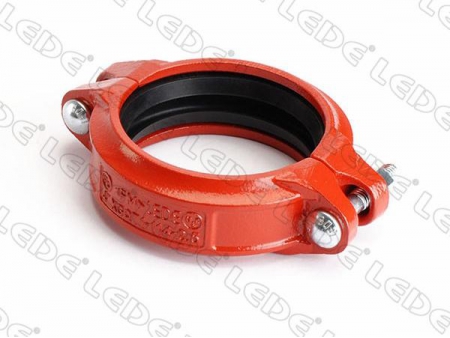

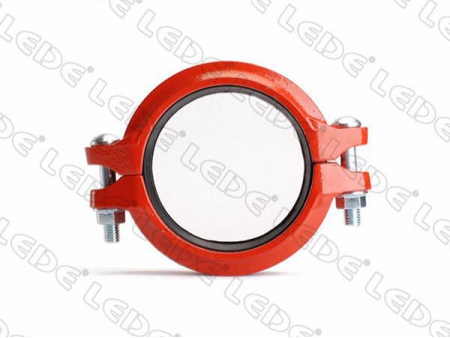

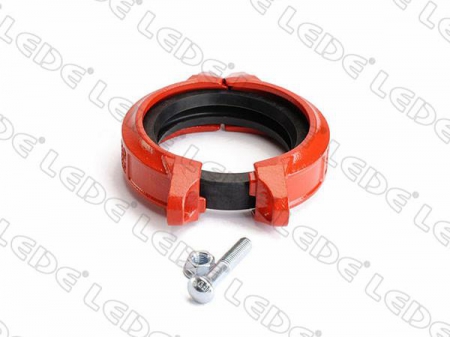

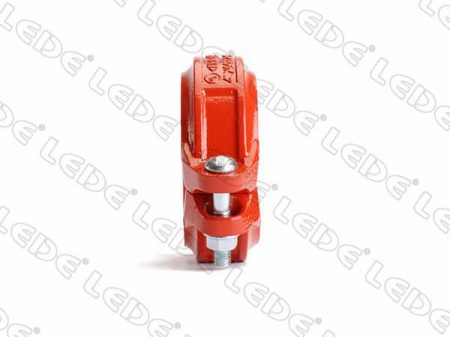

Outras imagens do acoplamento rígido ranhurado leve

A empresa LEDE projeta e fabrica conexões de junção para sistema de tubulação ranhurada, é um fabricante e fornecedor líder de acoplamentos de tubos rígidos ranhurados da China, fornece produtos de junção de tubos e controle de fluxo para sistema de proteção contra incêndio e controle de fluxo de água. Existem diferentes tamanhos de acoplamentos rígidos ranhurados para sistema de tubulação ranhurada, feitos de acordo com os certificados UL, CE, ISO, etc. Projetada com equipamento de automação completo e experiência em fabricação, a empresa LEDE fornece acoplamentos de tubos de ferro dúctil de qualidade, bem como soluções personalizadas de combate a incêndio e abastecimento de água com base nas necessidades do cliente.
