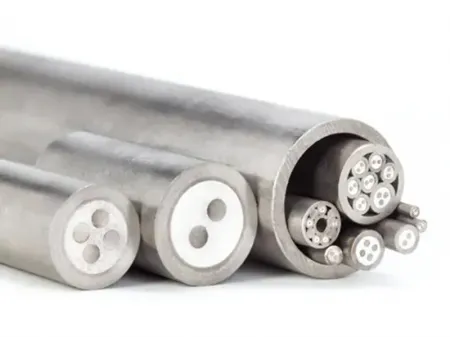

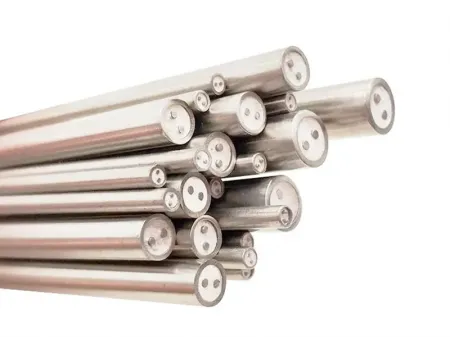

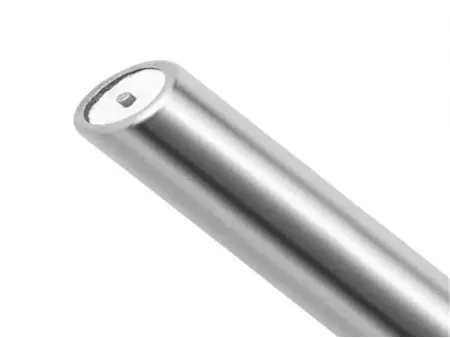

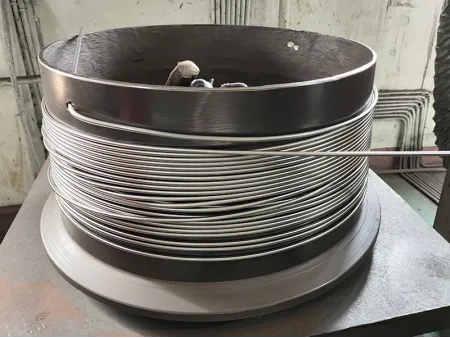

Cabo de termopar com isolação mineral

Solicite uma cotação

Sobre nós: http://alloys-br.com/1-12-4-mineral-insulated-thermocouple-cable.html

Os cabos com isolamento mineral (MI) são cabos de alto desempenho projetados para condições ambientais extremas. Eles consistem em condutores de metal embutidos em material isolante mineral comprimido (geralmente óxido de magnésio, MgO) e são envoltos em uma bainha de metal. Os cabos MI são usados em aplicações que exigem resistência a altas temperaturas, à prova de fogo ou à corrosão.

Estrutura do cabo MI

Condutores metálicos: Cobre, aço inoxidável, Inconel ou outras ligas
Isolamento: O óxido de magnésio (MgO) é o material isolante mais comum
Revestimento metálico: Fornece proteção mecânica e protege os condutores internos

Padrões e certificações

Os cabos MI atendem às seguintes normas internacionais:

IEC 60702

BS 6387

NEC

Especificações

Cabo MI de baixa tensão（0.6/1kV）

Núcleo	Área da seção transversal (mm²)	Faixa do diâmetro externo (mm)	Peso (kg/km)
Núcleo único	10-500	15-60	500-4000
Núcleo múltiplo	1.5-240	10-50	200-3500

Cabo MI de média tensão（6~35kV）

Núcleo	Área da seção transversal (mm²)	Faixa do diâmetro externo (mm)	Peso (kg/km)
Núcleo único	50-1000	30-100	2000-8000
Núcleo múltiplo	35-500	40-120	2500-9000

Cabo MI de alta tensão（≥110kV）

Núcleo	Área da seção transversal (mm²)	Faixa do diâmetro externo (mm)	Peso (kg/km)
Núcleo único	200-2000	50-150	5000-15000

Parâmetros de performance

Performance elétrica

Parâmetro	Cabo MI de baixa tensão (0.6/1kV)	Cabo MI de média tensão (6~35kV)	Cabo MI de alta tensão (110kV Min)
Tensão nominal (U₀/U)	0.6/1 kV	6/10-26/35 kV	≥110 kV
Resistência de isolamento (MΩ·km)	≥100	≥200	≥500
Resistência à tensão CA (kV)	3.5	21~52	≥160
Resistência CC do condutor (Ω/km)	Conformidade com os padrões IEC	Conformidade com os padrões IEC	Conformidade com os padrões IEC

Performance mecânica

Indicador de desempenho	Fita de aço	Fio de aço blindado	Fita de alumínio blindada/Fita de aço inoxidável blindada
Resistência à tração (N/mm²)	300-500	400-600	150-250
Desempenho de compressão (N)	≥3000	≥1500	≥1000
Raio mínimo de curvatura	6×Diâmetro externo do cabo	10×Diâmetro externo do cabo	8×Diâmetro externo do cabo

Performance térmica

Faixa de temperatura de trabalho (°C)	-40 a 90（Isolamento padrão）
Temperatura de curto-circuito (5s) (°C)	160~250（dependendo do material)
Desempenho retardador de chamas	Em conformidade com a norma IEC 60332

Características

Resistência a altas temperaturas: Pode suportar temperaturas de até 1.000°C (1.832°F) ou mais, dependendo dos materiais usados
Resistência ao fogo: Os cabos MI mantêm a funcionalidade durante e após a exposição ao fogo, o que os torna ideais para sistemas críticos, como circuitos de emergência
Resistência à corrosão: Ao usar materiais de revestimento apropriados, os cabos MI têm bom desempenho em ambientes corrosivos, incluindo indústrias marítimas e químicas
Resistência mecânica: Resistente a esmagamento, flexão e outros estresses físicos
Longevidade: Devido à estabilidade dos materiais usados, os cabos MI não envelhecem e são altamente duráveis
Resistência à umidade: O MgO comprimido tem forte resistência à infiltração de umidade

Utilização

Processos industriais: Equipamentos, fornos ou estufas de alta temperatura
Segurança contra incêndio: Sistemas de emergência (por exemplo, alarmes de incêndio, sistemas de exaustão de fumaça, iluminação de saída)
Petróleo e gás: Monitoramento de tubulação e aquecimento de cabeça de poço
Marítimo e offshore: Instalações resistentes à corrosão em navios ou plataformas de perfuração de petróleo
Instalações nucleares: Fiação resistente à radiação para sistemas críticos
Infraestrutura predial: Cabos resistentes ao fogo para modernos arranha-céus e túneis
