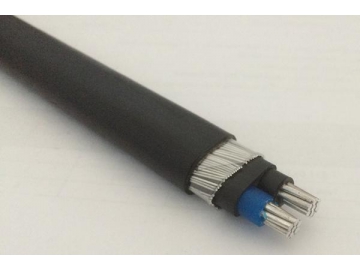

Cabo concêntrico

Solicite uma cotação

Sobre nós: http://tongdacable.com.pt/3-6-concentric-cable.html

Aplicação
Os cabos concêntricos são normalmente usados para redes de distribuição de energia, amperímetro de painel, painel de circuito ou instrumento, podendo ser dispostos sob o solo ou no exterior em condições climáticas de sol ou chuva.

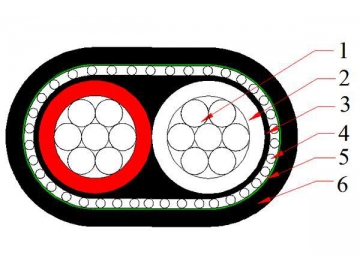

Construção

Condutor: condutor de cobre Classe 2ou liga de alumínio série 8000
Isolamento: XLPE
Revestimento interno: PVC
Camada concêntrica: Cobre/liga de alumínio série8000
Fita protetora: Material não absorvente
Revestimento: PVC (XLPE/PE)

Normas
IEC60502-1, BS7870, ASTMD2655
ASTMB556, ASTMB193, ASTMB8, UL44, UL1581, UL854

Norma ASTM

Área de seção transversal	Condutor		Espessura de isolamento	Condutor concêntrico		Espessura do revestimento	.	Peso/km	Resistência máxima do condutor (20℃)
Calibre	Número	Diâmetro mm	mm	Número	Diâmetro mm	mm	mm	kg/km	Ω/km ()	Ω/km (concêntrico)
Condutor de cobre (normas US)
2X #12	7	0.78	1.14	39	0.321	1.14	7.74	108	5.43	5.50
2X #10	7	0.98	1.14	25	0.511	1.14	8.72	151	3.41	3.50
2X #8	7	1.23	1.14	25	0.643	1.14	9.74	214	2.14	2.20
2X #6	7	1.55	1.14	25	0.813	1.14	11.04	313	1.35	1.40
2X #4	7	1.96	1.14	26	1.020	1.14	12.68	472	0.848	0.85
3X #8	7	1.23	1.14	65	0.405	1.14	11.3X17.3	418	2.14	2.20
3X #6	7	1.55	1.14	65	0.511	1.52	13.2X20.2	620	1.35	1.40
3X #4	7	1.96	1.14	65	0.643	1.52	14.7X22.9	875	0.848	0.85
3X #2	7	2.47	1.14	65	0.823	1.52	16.6X26.3	1275	0.524	0.53
Condutor de liga de alumínio (Normas US)
2X #12	7	0.78	1.14	39	0.321	1.14	7.74	67	8.88	8.90
2X #10	7	0.98	1.14	25	0.511	1.14	8.72	85	5.59	5.60
2X #8	7	1.23	1.14	25	0.643	1.14	9.74	110	3.52	3.60
2X #6	7	1.55	1.14	25	0.813	1.14	11.04	148	2.21	2.30
2X #4	7	1.96	1.14	26	1.020	1.14	12.68	206	1.39	1.40
3X #8	7	1.23	1.14	65	0.405	1.14	11.3X17.3	262	3.52	3.60
3X #6	7	1.55	1.14	65	0.511	1.52	13.2X20.2	370	2.21	2.30
3X #4	7	1.96	1.14	65	0.643	1.52	14.7X22.9	488	1.39	1.40
3X #2	7	2.47	1.14	65	0.823	1.52	16.6X26.3	640	0.88	0.89

Norma IEC

Área de seção transversal	Condutor		Espessura de isolamento	Condutor concêntrico		Espessura de revestimento	.	Peso/km	Resistência máxima do condutor (20℃)
mm²	Número	Diâmetro mm	mm	Número	Diâmetro mm	mm	mm	kg/km	Ω/km ()	Ω/km (concêntrico)
Condutor de cobre (norma IEC)
2X10	7	1.35	1.55	20	0.85	1.40	11.80	290	1.83	1.90
2X16	7	1.70	1.55	32	0.85	1.40	12.84	420	1.15	1.20
2X25	7	2.14	1.60	29	1.13	1.50	15.02	630	0.727	0.76
2X35	19	1.53	1.65	27	1.35	1.60	17.00	832	0.524	0.55
Condutor de liga de alumínio (norma IEC)
2X10	7	1.35	1.55	23	1.13	1.40	12.41	192	3.08	1.335
2X16	7	1.70	1.55	26	1.13	1.40	13.46	230	1.91	1.808
2X25	7	2.14	1.6	29	1.13	1.50	15.08	290	1.20	1.0586
2X35	19	1.53	1.65	27	1.35	1.60	17.05	370	0.868	0.7966
