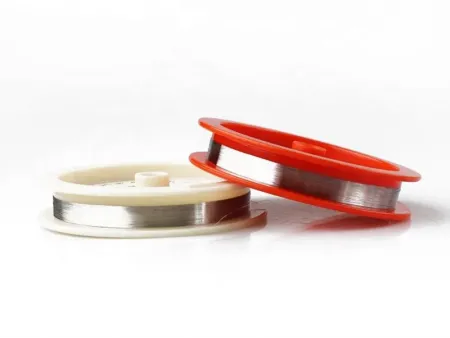

Fio de termopar
Os fios de termopar são materiais usados para medir a temperatura, utilizando a tensão termoelétrica que varia com a diferença de temperatura. Essas ligas apresentam alto potencial termoelétrico, uma relação linear entre temperatura e tensão, estabilidade a longo prazo, boa uniformidade e excelente resistência à oxidação, o que as torna amplamente utilizadas em defesa, pesquisa, metalurgia, indústrias químicas e elementos sensores de temperatura.

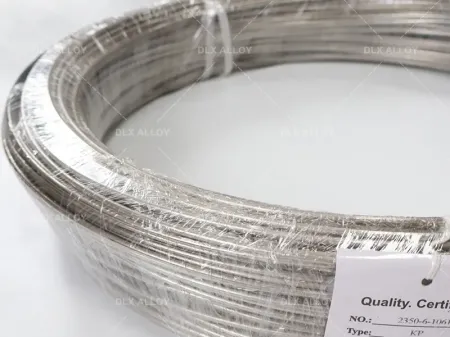

O termopar tipo K, composto de níquel-cromo (NiCr) e níquel-silício (NiSi), é o termopar mais comumente usado em faixas de temperatura acima de 500 °C. Seu polo positivo (KP) tem uma composição nominal de Ni:Cr≈90:10, e o polo negativo (KN) tem uma composição de Ni:Si≈97:3. A faixa de temperatura é de -200°C a 1300°C, adequada para atmosferas oxidantes e inertes. Entretanto, os termopares tipo K não devem ser usados diretamente em altas temperaturas sob condições de enxofre, redução ou redução-oxidação alternada, ou em ambientes de vácuo, e não são recomendados para atmosferas fracamente oxidantes.
| Diâmetro/mm | Temperatura de operação de longo prazo | Temperatura de operação de curto prazo |
| Temperatura/°C | Temperatura/°C | |
| 0.3 | 700 | 800 |
| 0.5 | 800 | 900 |
| 0.8,1.0 | 900 | 1000 |
| 1.2,1.6 | 1000 | 1100 |
| 2.0,2.5 | 1100 | 1200 |
| 3.2 | 1200 | 1300 |
Os termopares tipo J são adequados para uso em vácuo, nitretação, oxidação, redução e atmosferas inertes, mas o eletrodo positivo (ferro) oxida rapidamente em altas temperaturas. Portanto, a temperatura de operação é limitada e eles não podem ser usados diretamente sem proteção em altas temperaturas acima de 500°C em atmosferas oxidantes.
| Diâmetro /mm | Temperatura de operação de longo prazo | Temperatura de operação de curto prazo |
| °C | °C | |
| 0.3 ,0.5 | 300 | 400 |
| 0.8, 1.0, 1.2 | 400 | 500 |
| 1.6, 2.0 | 500 | 600 |
| 2.5, 3.2 | 600 | 750 |
Os termopares do tipo E são menos sensíveis à corrosão em atmosferas de alta umidade e são adequados para ambientes com alta umidade. Os termopares tipo E também têm boa estabilidade e melhor resistência à oxidação do que os termopares de cobre-constantan e ferro-constantan, além de serem mais econômicos. Adequados para uso em atmosferas oxidantes e inertes, são amplamente adotados pelos usuários.
Os termopares do tipo E não podem ser usados diretamente em altas temperaturas em atmosferas de enxofre ou redutoras devido à sua baixa uniformidade termoelétrica.
| Fio do termopar, -200~900 ℃ (para curto prazo) e 0~750℃ (para longo prazo) Fio de compensação, 32 a 392F (0 a 200℃) | ||
| Diâmetro/mm | Temperatura de operação de longo prazo | Temperatura de operação de curto prazo |
| 0.3, 0.5 | 350 | 450 |
| 0.8, 1.0,1.2 | 450 | 550 |
| 1.6,2.0 | 550 | 650 |
| 2.5 | 650 | 750 |
| 3.2 | 750 | 900 |
Ele tem vantagens como boa linearidade, alta tensão termoelétrica, alta sensibilidade, boa estabilidade e uniformidade, além de ser econômico. Especialmente usado na faixa de temperatura de -200 a 0°C, com melhor estabilidade, a estabilidade anual pode ser menor que ±3μV. Ele pode ser usado para calibração de baixa temperatura como um padrão de segunda classe para transferência de valor em baixa temperatura.
O termopar tipo T tem baixa resistência à oxidação em altas temperaturas, o que limita sua temperatura máxima de operação.
| Longo prazo | -40~750 ℃ |
| Curto prazo | 0~600℃ |
| Fio de compensação | 32 a 392F (0 a 200℃) |
O termopar de níquel-cromo-silício ou níquel-silício-magnésio (termopar tipo N) é um termopar metálico de baixo custo e o mais recente termopar padronizado internacionalmente. Seu desempenho geral é superior ao do termopar tipo K. O termopar tipo N não deve ser usado diretamente em atmosferas de enxofre de alta temperatura, redutoras ou redutoras-oxidantes cíclicas e em vácuo. Ele também não é recomendado para atmosferas oxidantes fracas.
- A composição química nominal do eletrodo positivo (NP) é: Ni:Cr:Si ≈ 84,4:14,2:1,4
- A composição química nominal do eletrodo negativo (NN) é: Ni:Si:Mg ≈ 95,5:4,4:0,1
- A faixa de temperatura para uso é de -200 a 1300°C.
O fio de platina-ródio é uma liga binária de platina contendo ródio, que forma uma solução sólida contínua em altas temperaturas. O fio de platina-ródio da série de termopares tem alta precisão, excelente estabilidade, uma ampla faixa de medição de temperatura, longa vida útil e alta capacidade de medição de temperatura máxima. Adequado para uso em atmosferas oxidantes e inertes, também pode ser usado a curto prazo em um vácuo, mas não é adequado para atmosferas redutoras ou atmosferas que contenham vapores metálicos ou não metálicos.
- Platina Ródio-10% Platina
O fio do termopar tipo R é uma solução de medição de temperatura de alta precisão usada em aplicações industriais e laboratoriais que exigem extrema precisão e estabilidade. Esse tipo de termopar é composto de ligas de platina (Pt) e ródio (Rh), o que o torna altamente resistente à oxidação e adequado para ambientes de alta temperatura.
- Platina Ródio-13% Platina
O termopar tipo B é um termopar de platina-ródio, também conhecido como termopar de metal precioso de alta temperatura. Eles são amplamente usados como sensores de temperatura, normalmente em conjunto com transmissores de temperatura, controladores e instrumentos de exibição. Juntos, eles formam um sistema de controle de processo usado para a medição direta ou o controle de temperaturas em vários processos de produção dentro da faixa de temperatura de 0 a 1800 °C. O termopar tipo B usa platina de alta pureza para o eletrodo negativo e uma liga de platina e ródio para o eletrodo positivo.
| Tipo de termopar | Material | Faixa de temperatura | Sensitividade @ | Erro* | App.** |
| ( & -) | Faixa°C | 25°C (77°F) | |||
| (°F) | µV/°C | ||||
| (µV/°F) | |||||
| B | 70％platina/ 30％ródio | -50~1750 | 6 | LT:±2.8°C (±5°F) | I,O |
94％platina/ 6％ródio | (-60~3200) | -3.3 | HT:±0.5% |
- Fornece leituras precisas de temperatura, adequadas para ambientes que exigem medições precisas
- Pode operar em uma ampla faixa de temperatura, adaptável a várias condições ambientais
- Reage rapidamente às mudanças de temperatura, garantindo o monitoramento em tempo real
- Processos industriais: Monitoramento da temperatura em fornos, estufas e reatores
- Aeroespacial: Medição de peças de alta temperatura, como motores a jato
- Automotivo: Teste de motores e monitoramento do sistema de escapamento
- Sistemas HVAC: Regulagem e controle de temperatura
- Médico e laboratorial: Aplicações de baixa temperatura, esterilização e experimentos de pesquisa
