Tubos termo retráteis de parede única, RSFR-(2X.3X)YG

Modelo: RSFR-(2X.3X)YG

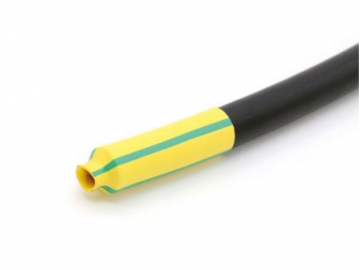

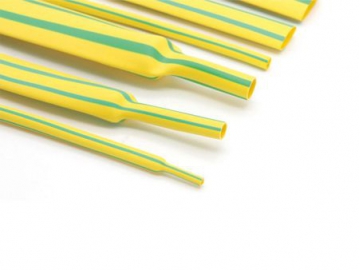

Tubulação amarela/verde listrada, flexível, retardante ao fogo, termoencolhível

O espaguete termo retrátil de parede simples RSFR-(2X.3X)YG tem uma única cor amarela/verde listrada, é especialmente usado em cabos de aterramento e condutores de aterramento. Este tubo termocontrátil é altamente retardante à chama e tem excelentes propriedades físicas e elétricas.

Características

Taxa de encolhimento: 2:1&3:1
Combinação de cores despojadas designa o aterramento elétrico internacional
Retardante de chamas
Flexível

Resiste a fluidos e solventes comuns
Temperatura de operação contínua: -55℃- 125℃
Temperatura de encolhimento: 90℃

Aplicações típicas

Isolamento elétrico
Identificação de cabos de aterramento

Proteção contra danos mecânicos e abrasão
Resistência à umidade e à corrosão

Dados técnicos

Propriedades	Método de teste	Desempenho padrão	Desempenho típico
Resistência à tração (MPa)	ASTM D 2671	≥10.4	11.5
Alongamento final (%)	ASTM D 2671	≥300	450
Resistência à tração após o envelhecimento por calor (MPa)	UL224 158℃×168h	≥7.3	8.5
Alongamento após o calor envelhecido (%)	UL224 158℃×168h	≥200	350
Resistência dielétrica (kV/mm)	IEC60243	≥15	17.5
Resistividade de volume (Ω.cm)	ASTM D 876	≥1×10¹⁴	2.5×10¹⁴

RSFR-(2X)YG

Tamanho	Como fornecido	Após a recuperação		Redondo/Plano	Pacote padrão (m/bobina)
mm	Diâmetro interno, Mín (mm)	Diâmetro interno, Máx (mm)	Espessura da parede (mm)	Redondo/Plano	Pacote padrão (m/bobina)
1.0	1.5±0.3	0.70	0.28±0.10	Redondo	200
1.5	2.0±0.3	0.90	0.30±0.10	Redondo	200
2.0	2.5±0.3	1.00	0.35±0.10	Redondo	200
2.5	3.0±0.3	1.30	0.36±0.10	Redondo	200
3.0	3.5±0.4	1.50	0.38±0.10	Redondo	200
3.5	4.0±0.4	1.80	0.40±0.10	Redondo	200
4.0	4.5±0.4	2.00	0.45±0.10	Redondo	200
4.5	5.0±0.4	2.30	0.45±0.10	Redondo	100
5.0	5.5±0.4	2.5	0.45±0.10	Redondo	100
6.0	6.5±0.4	3.0	0.50±0.10	Redondo	100
7.0	7.5±0.4	3.5	0.50±0.10	Plano	100
8.0	8.5±0.5	4.0	0.55±0.10	Plano	100
9.0	9.5±0.5	4.5	0.55±0.10	Plano	100
10.0	10.5±0.5	5.0	0.55±0.10	Plano	100
11.0	11.5±0.5	5.5	0.60±0.10	Plano	100
12.0	12.5±0.5	6.0	0.60±0.10	Plano	100
13.0	13.5±0.5	6.5	0.60±0.10	Plano	100
14.0	14.5±0.5	7.0	0.65±0.10	Plano	100
15.0	15.5±0.6	7.5	0.70±0.10	Plano	100
16.0	17.0±0.6	8.0	0.70±0.10	Plano	100
17.0	17.5±0.6	8.5	0.70±0.10	Plano	100
18.0	19.0±0.7	9.0	0.70±0.15	Plano	100
20.0	22.0±0.7	10.0	0.75±0.15	Plano	100
22.0	24.0±0.7	11.0	0.80±0.15	Plano	100
25.0	26.0±0.7	12.5	0.90±0.15	Plano	50
28.0	29.0±0.7	14.0	0.90±0.15	Plano	50
30.0	31.5±0.7	15.0	0.95±0.15	Plano	50
35.0	36.5±0.7	17.5	0.95±0.15	Plano	50
40.0	41.5±0.7	20.0	1.00±0.20	Plano	50
45.0	46.5±0.7	22.5	1.00±0.20	Plano	25
50.0	46.5±0.7	25.0	1.00±0.20	Plano	25
60.0	≥60.0	30.0	1.10±0.20	Plano	25
70.0	≥70.0	35.0	1.20±0.20	Plano	25
80.0	≥80.0	40.0	1.30±0.20	Plano	25
90.0	≥90.0	45.0	1.50±0.20	Plano	25
100.0	≥100.0	50.0	1.65±0.20	Plano	25
120.0	≥120.0	60.0	1.70±0.20	Plano	15
150.0	≥150.0	75.0	1.70±0.20	Plano	15
180.0	≥180.0	90.0	1.75±0.20	Plano	15

RSFR-(3X)YG

Tamanho	Como fornecido	Após a recuperação		Redondo/Plano	Pacote padrão (m/bobina)
mm	Diâmetro interno, Mín (mm)	Diâmetro interno, Máx (mm)	Espessura da parede (mm)	Redondo/Plano	Pacote padrão (m/bobina)
3.2	3.2	1.0	0.55±0.15	Redondo	200
4.8	4.8	1.5	0.60±0.15	Redondo	100
6.4	6.4	2.0	0.65±0.15	Redondo	100
9.5	9.5	3.0	0.75±0.15	Plano	50
12.7	12.7	4.0	0.75±0.20	Plano	50
19.1	19.1	6.0	0.85±0.20	Plano	50
25.4	25.4	8.0	1.00±0.20	Plano	50
39	39	13.0	1.50±0.20	Plano	50
