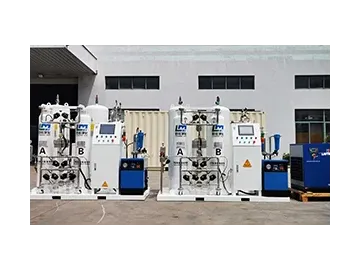

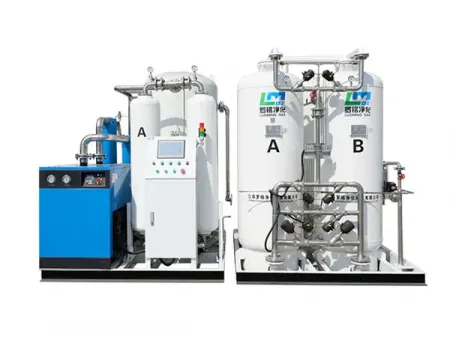

Sistema personalizado de geração de oxigênio para uso médico
Gerador de oxigênio PSA personalizado (pureza de até 95%)
O gerador de oxigênio PSA para uso médico utiliza ar ambiente limpo como gás de alimentação. Compressores de ar de grau médico elevam a pressão do ar até o nível necessário, seguido por secadores refrigerados, filtros de precisão e removedores de névoa de óleo para eliminar umidade, poeira e névoa de óleo, completando o pré-tratamento do ar de alimentação. O ar comprimido pré-tratado entra nas unidades de adsorção PSA equipadas com torres de adsorção duplas. A peneira molecular de zeólito de grau médico adsorve preferencialmente nitrogênio e dióxido de carbono sob pressão, enriquecendo o oxigênio e produzindo oxigênio com pureza de até 93% ± 2%. Simultaneamente, a torre de adsorção alternativa passa por despressurização para desorver impurezas e regenerar a peneira molecular. A operação alternada das torres garante a produção contínua de oxigênio. Filtros de esterilização de grau médico na etapa final removem microorganismos. Válvulas reguladoras de pressão ajustam a pressão de saída de acordo com os requisitos médicos. A pureza e a pressão do oxigênio são monitoradas em tempo real, e as configurações de armazenamento de oxigênio de emergência garantem um fornecimento seguro e estável de oxigênio médico.
- Capacidade de oxigênio: 1-200 Nm³/h (condições padrão)
- Pureza do oxigênio: 93% ± 2% (conforme a Norma Nacional Chinesa)
- Pressão de saída: 0,1-0,55 MPa (manométrica, estável e ajustável)
- Ponto de orvalho do oxigênio: ≤ -40 °C (à pressão atmosférica)
- Pré-tratamento do ar de alimentação para garantir ar de entrada limpo
A compressão é realizada por compressores de ar de grau médico a 0,6-0,8 MPa para atender aos requisitos de separação.
A purificação remove partículas de poeira ≤1 μm por meio de filtros de precisão, reduz o ponto de orvalho para ≤-40 °C através da secagem por refrigeração e limita os resíduos de óleo a ≤0,1 mg/m³ por meio da separação óleo-água, atendendo aos padrões de limpeza médica. - A separação por adsorção PSA funciona como o principal processo de purificação de oxigênio.
A operação com duas ou mais torres utiliza peneira molecular de zeólito de grau médico para adsorver preferencialmente nitrogênio e dióxido de carbono. Os ciclos de adsorção e regeneração controlados por PLC operam a uma frequência de 1 a 2 minutos por ciclo.
A produção contínua de oxigênio mantém a pureza do oxigênio em 93% ± 2% durante a adsorção, enquanto a regeneração libera as impurezas sem interrupção no fornecimento. - O pós-tratamento do oxigênio garante a conformidade com os padrões de oxigênio médico.
A purificação PSA secundária opcional produz oxigênio com pureza acima de 99,5%.
Filtros esterilizantes de grau médico de 0,22 μm removem microorganismos. A regulação de pressão mantém a pressão de saída entre 0,1 e 0,5 MPa para atender aos requisitos dos terminais. - Funções de monitoramento e segurança permitem o controle eficaz de riscos.
O monitoramento online rastreia a pureza do oxigênio, a pressão e a vazão. Alarmes sonoros e visuais são acionados em condições anormais, como pureza de oxigênio inferior a 90%.
Tanques de armazenamento de oxigênio de emergência ou coletores permitem a comutação automática durante eventos inesperados para garantir o fornecimento ininterrupto de oxigênio. - As vantagens de desempenho médico apoiam uma operação clínica segura e eficiente.
A segurança depende da separação física sem substâncias nocivas e da baixa pressão operacional de 0,6-0,8 MPa, oferecendo maior segurança em comparação com cilindros de alta pressão.
A eficiência permite a produção de oxigênio qualificado em 30 minutos e pureza de oxigênio de até 99,5% em 45 minutos, adequado para aplicações de emergência e cirúrgicas.
O consumo de energia permanece baixo em operação à temperatura ambiente, aproximadamente 60% a 70% do equipamento convencional de oxigênio líquido, com partida por um único botão e suporte para operação autônoma.
| Modelo | Pureza do oxigênio | Vazão (Nm³/h, condições padrão) | Diâmetro nominal da entrada | Diâmetro nominal da saída | Pressão de enchimento (MPa) |
| 93%±2% | 3 | DN15 | DN15 | 15-20 | |
| 93%±2% | 5 | DN15 | DN15 | 15-20 | |
| 93%±2% | 10 | DN25 | DN25 | 15-20 | |
| 93%±2% | 15 | DN40 | DN25 | 15-20 | |
| 93%±2% | 20 | DN40 | DN25 | 15-20 | |
| 93%±2% | 25 | DN40 | DN25 | 15-20 | |
| 93%±2% | 30 | DN40 | DN25 | 15-20 | |
| 93%±2% | 40 | DN50 | DN40 | 15-20 | |
| 93%±2% | 50 | DN50 | DN40 | 15-20 | |
| 93%±2% | 60 | DN50 | DN40 | 15-20 | |
| 93%±2% | 70 | DN65 | DN40 | 15-20 | |
| 93%±2% | 80 | DN65 | DN40 | 15-20 | |
| 93%±2% | 90 | DN65 | DN40 | 15-20 | |
| 93%±2% | 100 | DN65 | DN50 | 15-20 | |
| 93%±2% | 110 | DN65 | DN50 | 15-20 | |
| 93%±2% | 120 | DN80 | DN50 | 15-20 | |
| 93%±2% | 130 | DN80 | DN50 | 15-20 | |
| 93%±2% | 140 | DN80 | DN50 | 15-20 | |
| 93%±2% | 150 | DN100 | DN50 | 15-20 | |
| 93%±2% | 160 | DN100 | DN50 | 15-20 | |
| 93%±2% | 170 | DN100 | DN50 | 15-20 | |
| 93%±2% | 180 | DN100 | DN65 | 15-20 | |
| 93%±2% | 190 | DN100 | DN65 | 15-20 | |
| 93%±2% | 200 | DN100 | DN65 | 15-20 |
