Sistema de geração de oxigênio medicinal personalizado
Solicite uma cotação
Gerador de oxigênio PSA personalizado (com enchimento de oxigênio no local)
A estação de enchimento de oxigênio médico no local produz oxigênio de grau médico por meio da tecnologia de adsorção por oscilação de pressão (PSA) e permite o fornecimento imediato de oxigênio no ponto de uso. O oxigênio é fisicamente separado e purificado do ar ambiente para atender aos requisitos clínicos de geração, armazenamento e enchimento no local.
Especificações Técnicas
- Capacidade de oxigênio: 1-200 Nm³/h (condições padrão)
- Pureza do oxigênio: 93% ± 2% (conforme Norma Nacional Chinesa)
- Pressão de saída: 0,1-0,55 MPa (manométrica, ajustável)
- Ponto de orvalho do oxigênio: ≤ -40 °C (à pressão atmosférica)
Descrição do processo
- Pré-tratamento do ar de alimentação
O ar comprimido limpo é filtrado e seco para remover umidade, névoa de óleo e impurezas particuladas, garantindo condições de entrada estáveis e limpas. - Adsorção e separação PSA
A peneira molecular de zeólito adsorve seletivamente o nitrogênio sob pressão controlada, permitindo que o oxigênio se acumule na fase gasosa.

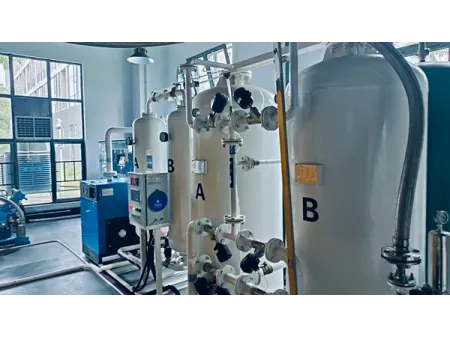

A operação PSA de torre dupla permite a produção contínua de oxigênio. - Produção e purificação contínuas
Duas torres de adsorção operam alternadamente. Uma torre realiza a adsorção e a produção de oxigênio, enquanto a outra passa por despressurização e regeneração. Isso garante um fornecimento ininterrupto, com pureza de oxigênio estável em 93% ± 2%, ou atualizável para 99,5% com base em requisitos clínicos ou industriais específicos. - Armazenamento, Entrega e Enchimento Comercial
O oxigênio de grau médico é armazenado em tanques e entregue por meio de dutos ou equipamentos de enchimento a terminais clínicos, permitindo o fornecimento imediato de oxigênio e o enchimento de cilindros. - O enchimento no local reduz a dependência da cadeia de suprimentos e os custos operacionais
Em regiões onde os cilindros de oxigênio medicinal são caros ou difíceis de transportar, as estações de enchimento no local oferecem uma solução prática. Os geradores de oxigênio medicinal atendem ao consumo local de oxigênio, enquanto o oxigênio excedente é enchido em cilindros para distribuição ou venda, melhorando a confiabilidade do fornecimento e criando oportunidades adicionais de receita.
Parâmetros técnicos
| Modelo | Vazão (Nm³/h) | Leitos hospitalares equivalentes | Potência (kW) | Dimensões (C×L×A, mm) |
| 1 | 20 | 5.8 | 1800×1400×1800 | |
| 3 | 50 | 7.6 | 2000×1400×1900 | |
| 5 | 100 | 7.8 | 2000×1500×1900 | |
| 10 | 150 | 16.7 | 2000×1500×2100 | |
| 15 | 300 | 19.9 | 2500×1800×2350 | |
| 20 | 400 | 33.5 | 2500×1800×2350 | |
| 30 | 600 | 38.9 | 2800×2000×2350 | |
| 40 | 800 | 47.9 | 3000×2000×2450 | |
| 50 | 1000 | 58.5 | 3800×2200×2750 | |
| 60 | 1200 | 78.8 | 3800×2200×2850 | |
| 70 | 1500 | 98 | 4500×2300×3100 | |
| 80 | 1800 | 98 | 4500×2300×3100 |
