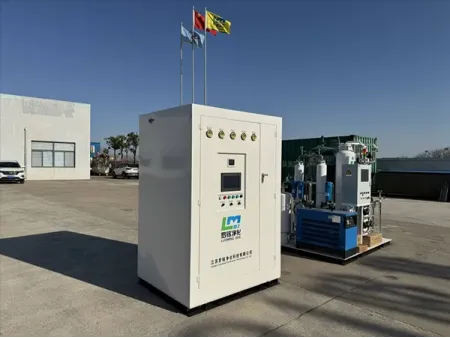

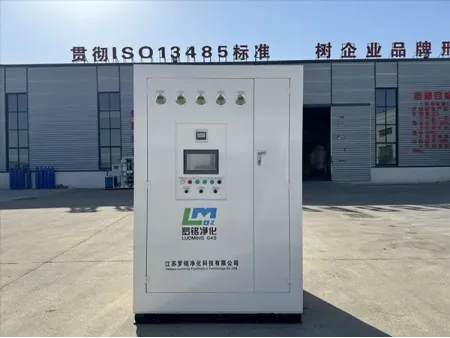

Sistema personalizado de geração de oxigênio medicinal
Solicite uma cotação
Gerador de oxigênio PSA personalizado (pureza de até 99,5%)
O sistema de geração de oxigênio medicinal com pureza de 99,5% utiliza ar ambiente que atende aos requisitos de limpeza médica como gás de alimentação. Um processo completo que abrange o pré-tratamento do ar de alimentação, a separação por adsorção PSA de dois estágios, o pós-tratamento do oxigênio e a garantia de segurança inteligente permite a produção estável de oxigênio com pureza de até 99,5%.
Especificações Técnicas
- Capacidade de oxigênio: 1-100 Nm³/h (condições padrão)
- Pureza do oxigênio: 99,5%
- Pressão de saída: 0,1-0,55 MPa (manométrica, ajustável)
- Ponto de orvalho do oxigênio: ≤-40 °C (à pressão atmosférica)
Descrição do processo
- Pré-tratamento preciso do ar de alimentação para a produção de oxigênio de alta pureza
Compressores de ar de baixo ruído de grau médico elevam a pressão do ar ambiente para 0,6-0,8 MPa, correspondendo à faixa de pressão de adsorção ideal da peneira molecular. A purificação em múltiplos estágios remove partículas ≥1 μm, reduz o ponto de orvalho do ar para ≤-40 °C por meio de liofilização e limita o teor de óleo residual a ≤0,1 mg/m³, atendendo aos rigorosos requisitos de limpeza do oxigênio médico e evitando a degradação da peneira molecular. - A adsorção PSA primária permite o enriquecimento inicial de oxigênio
O ar comprimido limpo entra no adsorvedor PSA de primeiro estágio. Sob pressão controlada, a peneira molecular adsorve preferencialmente nitrogênio, dióxido de carbono e traços de gases inertes com base nas diferenças cinéticas de adsorção. O oxigênio passa pelo leito adsorvente para formar oxigênio com pureza de 93% ± 2%. Adsorvedores alternados realizam a despressurização e a regeneração. Ciclos de comutação controlados por PLC de aproximadamente 120 segundos garantem a produção contínua de oxigênio. - A purificação PSA secundária alcança pureza de oxigênio acima de 99,5%
O oxigênio produzido pelo PSA de primeiro estágio entra na unidade de purificação PSA de segundo estágio, preenchida com peneira molecular médica de alta seletividade. Sob condições de pressão otimizadas de 0,4-0,5 MPa, o nitrogênio residual, o monóxido de carbono, os óxidos de nitrogênio e traços de impurezas são removidos. A pureza do oxigênio é aumentada de forma estável para 99,5% ou mais, em total conformidade com as normas GB8982-2009 para oxigênio respiratório médico e de aviação, incluindo CO ≤5 ppm, NOx ≤2 ppm e umidade ≤0,07 g/m³. - O pós-tratamento de oxigênio de grau médico garante segurança e adaptabilidade
O oxigênio de alta pureza passa por filtros de esterilização de grau médico com precisão de filtragem de 0,22 μm para remover microorganismos e aerossóis. A regulação inteligente da pressão controla a pressão de saída dentro de 0,1-0,5 MPa para atender aos requisitos de enfermarias gerais, aparelhos de anestesia e equipamentos de terapia intensiva. Dispositivos de estabilização de fluxo mantêm a flutuação do fornecimento de oxigênio dentro de ±5% para suportar tanto a oxigenoterapia de baixo fluxo quanto a de alto fluxo. - O monitoramento inteligente de todo o processo garante a confiabilidade operacional
Módulos integrados de monitoramento remoto 5G rastreiam continuamente a pureza do oxigênio, a pressão, a vazão e o status operacional do adsorvedor. Alarmes sonoros e visuais são acionados quando a pureza do oxigênio cai abaixo de 99% ou ocorrem condições anormais de pressão. Unidades de armazenamento de oxigênio de emergência, compostas por tanques de alta pressão e coletores, fornecem automaticamente um suprimento de reserva durante a manutenção ou interrupções de energia, garantindo a disponibilidade ininterrupta de oxigênio para aplicações médicas críticas.
Parâmetros técnicos
| Modelo | Pureza | Vazão (Nm³/h) | Pressão de saída (MPa) | Observações |
| 99.5% | 5 | 0.1-0.4 | Todos os parâmetros são costumizáveis | |
| 99.5% | 10 | 0.1-0.4 | ||
| 99.5% | 20 | 0.1-0.4 | ||
| 99.5% | 25 | 0.1-0.3 | ||
| 99.5% | 30 | 0.1-0.3 | ||
| 99.5% | 40 | 0.1-0.3 | ||
| 99.5% | 50 | 0.1-0.2 | ||
| 99.5% | 60 | 0.1-0.2 | ||
| 99.5% | 80 | 0.1-0.2 | ||
| 99.5% | 100 | 0.1-0.2 |
