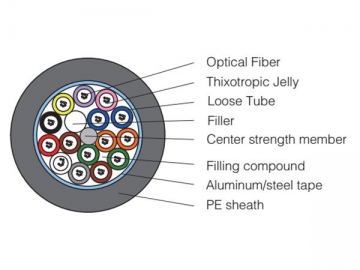

Cabo elétrico de dados blindados (GYTA/GYTS)
Solicite uma cotação
Desempenho do produto
| Contagem de fibras | ≤30 | 32~36 | 32~60 | 62~72 | 74~84 | 86~96 | 98~108 | |
| CSM/Cabo de aço (mm) | --/1.45 | --/1.8 | --/1.6 | --/2.2 | 3.0/2.0 | 3.6/2.0 | 4.2/2.0 | |
| Número de elementos | 5 | 6 | 5 | 6 | 7 | 8 | 9 | |
| Núcleos máximos no tubo | 6 | 6 | 12 | 12 | 12 | 12 | 12 | |
| Diâmetro do cabo (mm) | GYTA | 9.1 | 9.5 | 10 | 10.6 | 11.5 | 12.1 | 12.7 |
| GYTS | 9.4 | 9.7 | 10.1 | 10.7 | 11.5 | 12.1 | 12.9 | |
| Peso (kg/km) | GYTA | 80 | 93 | 96 | 119 | 129 | 141 | 154 |
| GYTA | 100 | 113 | 118 | 143 | 155 | 168 | 189 | |
| Contagem de fibras | 110~120 | 122~132 | 134~144 | 146~216 | 218~240 | 242~264 | 266~288 | |
| CSM/Cabo de aço(mm) | 4.8/2.0 | 5.6/2.0 | 6.3/2.0 | --/2.2 | 3.0/2.2 | 3.6/2.2 | 4.4/2.2 | |
| Número de elementos | 10 | 11 | 12 | 6 12 | 7 13 | 8 14 | 9 15 | |
| Núcleos máximos no tubo | 12 | 12 | 12 | 12 | 12 | 12 | 12 | |
| Diâmetro do cabo(mm) | GYTA | 13.3 | 14.1 | 14.8 | 15.2 | 16 | 16.6 | 17.4 |
| GYTA | 13.5 | 14.3 | 15 | 15.4 | 16.2 | 17 | 17.8 | |
| Peso (kg/km) | GYTA | 166 | 184 | 200 | 225 | 246 | 262 | 284 |
| GYTA | 203 | 224 | 242 | 263 | 285 | 309 | 333 | |
| Resistência a tensão (N) | A longo prazo | 600 | ||||||
| Curto prazo | 1500 e ≥ 1G (G-Peso do cabo ) | |||||||
| Resistência a esmagamento (N/100mm) | A longo prazo | 300 | ||||||
| Curto prazo | 1000 | |||||||
| Raio de curvatura (mm) | Estática | ≥10×diâmetro do cabo | ||||||
| Dinâmica | ≥20×diâmetro do cabo | |||||||
| Temperatura de operação ℃ | -40 -- 60 | |||||||
| Aplicação | Aplicação aérea, dutos | |||||||
