Solicite uma cotação

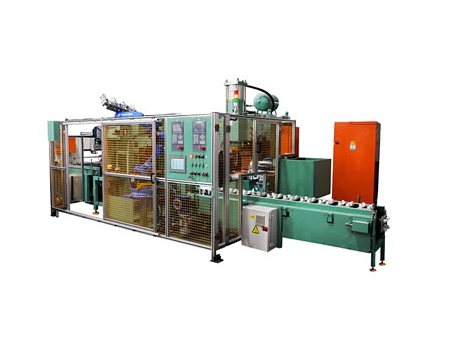

Sistema de automação de soldagem com compressor de ar

Dimensão (unidade: mm)
Item Altura  Comprimento  Largura
Tamanho  2800 8900 9000
Parâmetros têcnicos principais
Item Parâmetro
Capacidade nominal (KVA)  440KVA - cinco conjuntos, 660KVA - um conjunto
Fonte de alimentação (V/¢/HZ)  380/ 3 /50
Corrente primária (A)  350;500
Ciclo de trabalho nominal (%)  20
Tensão secundária em vazio (V)  10.4
Curso do cilindro (mm)  150
Velocidade de soldagem (s/peça) 7
Pressão máxima de soldagem (kgf)  1500,2500
Pressão de ar comprimido (MPa)  0.6~0.7
Consumo de ar comprimido (pressão de ar de 0,5 MPa, curso: 100 mm) (L/vez) 160
Consumo de água de resfriamento (L/min)  130
Especificação do cabo primário (MM2) 50MM2 -5 conjuntos;
70MM2-1 conjunto
Corrente máxima de curto-circuito ( KA ) 60;85

Funcionalidade
1. O sistema de automação de soldagem com compressor de ar de geladeira é equipado com um sistema de alimentação automática de tubos de cobre e alimentação automática do terminal de conexão.
2. Equipado com dois conjuntos de sistemas de transporte robótico KUKA.
3. A máquina de soldagem foi especialmente projetada para operações de soldagem automática do corpo da caixa.

Introdução
Devido aos altos custos de mão de obra no setor de produção de compressores, combinamos sistemas automáticos de alimentação, soldagem e transporte no processo de soldagem da produção de compressores de ar tipo geladeira. Ele pode ser integrado a linhas de fabricação totalmente automáticas.


Estação de trabalho de soldagem de robô de suporte e tubo de cobre de compressor de ar

Dimensão (unidade: mm)
Item Altura  Comprimento  Largura
Tamanho  2500 3350 7000
Parâmetros têcnicos principais
Item Parâmetro
Capacidade nominal (KVA)  660 165
Fonte de alimentação (V/¢/HZ)  380/ 3 /50
Corrente primária (A)  500
Ciclo de trabalho nominal (%)  20
Tensão secundária em vazio (V)  10.4
Profundidade da garganta (mm)  340
Abertura do braço (mm)  122
Curso do cilindro (mm)  150
Velocidade de soldagem (s/peça)  12
Pressão máxima de soldagem 2454 (tubo de sucção de ar);1000 (suporte)
Pressão de ar comprimido (MPa)  0.6~0.7
Consumo de ar comprimido (pressão de ar de 0,5 MPa, curso: 60 mm) (L/vezes) 28
Consumo de água de resfriamento (L/min)  24
Especificação do cabo primário (MM2) 3*70 2*16
Corrente máxima de curto-circuito (KA)  85 (tubo de sucção de ar); 30 (suporte)

Funcionalidade
1. O sistema de soldagem é equipado com um sistema de soldagem automática de tubo de sucção de ar.
2. Vem equipado com um sistema de soldagem automática de suporte de montagem.
3. Sistema de transporte robótico para otimizar a eficiência.

Introdução
Devido aos altos custos de mão de obra no processo de produção de produtos de compressores, a Heron combinou sistemas automáticos de alimentação, soldagem e transporte no processo de soldagem da produção de compressores de ar de geladeira. Ele pode ser integrado em linhas de fabricação totalmente automáticas.

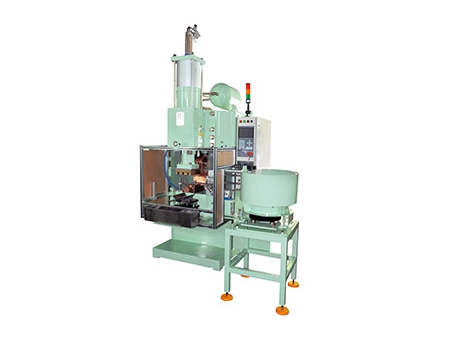

Máquina de soldagem de conduíte de compressor

Dimensão (unidade: mm)
Item Altura  Comprimento  Largura
Tamanho  3000 1800 1940
Parâmetros têcnicos principais
Item Parâmetro
Capacidade nominal (KVA)  660
Fonte de alimentação (V/¢/HZ)  380/ 3 /50
Corrente primária (A)  500
Ciclo de trabalho nominal (%)  20
Tensão secundária vazia (V)  10.4
Profundidade da garganta (mm)  310
Abertura do braço (mm ) 105
Curso do cilindro (mm ) 150
Velocidade de soldagem (s/peça) 7
Pressão máxima de soldagem (kgf)  2500
Pressão de ar comprimido (MPa)  0.6~0.7
Consumo de ar comprimido (pressão de ar de 0,5 MPa, curso: 60 mm) (L/vezes)  14.43
Consumo de água de resfriamento (L/min)  24
Especificação do cabo primário (MM2) 3*70 2*16
Corrente máxima de curto-circuito (KA)  85

Funcionalidade
1. As máquinas de soldagem de conduíte de compressor de ar de geladeira são equipadas com unidades de soldagem de projeção de média frequência de 660KVA.
2. O equipamento de soldagem é equipado com sistemas de alimentação automática de tubos de sucção de ar.
3. O sistema de soldagem é equipado com um processo de alimentação manual de barril.

Introdução
Para a nossa máquina de soldagem de conduítes, combinamos sistemas automáticos de alimentação, soldagem e transporte no processo de soldagem da produção de compressores de ar para geladeiras. Ela pode ser integrada a linhas de fabricação totalmente automáticas.

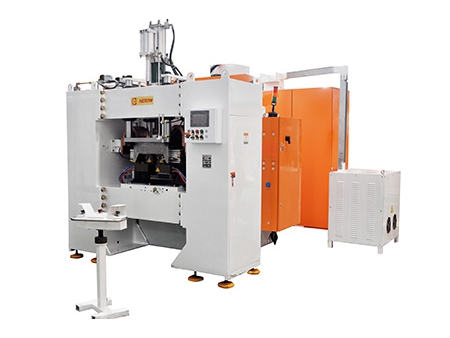

Tampa superior e inferior da máquina de soldagem de acumulador de líquido

Dimensão (unidade: mm)
Item Altura  Comprimento  Largura
Tamanho  2750 3950 3150
Parâmetros têcnicos principais
Item Parameter
Capacidade nominaly (uf)  120000
Fonte de alimentação (KVA/V/¢/HZ)  135/380/3/50
Corrente primária (A)  210
Ciclo de trabalho nominal (%)  50
Tensão secundária em vazio (V)  27-30
Série de regulagem da tensão secundária 2
Curso do cilindro (mm)  150
Pressão máxima de soldagem (kgf)  10000
Pressão de ar comprimido (MPa)  0.6~0.7
Consumo de ar comprimido (pressão de ar de 0,5 MPa, curso: 60 mm) (L/uma vez)  14.43
Consumo de água de resfriamento (L/min)  10
Especificação do cabo primário (MM2) 50

Funcionalidade
1. A tampa superior e inferior da máquina de solda de acumulador de líquido é equipada com uma unidade de solda de descarga de capacitor de média tensão de 120KJ.
2. O sistema de soldagem é equipado com um sistema de pressurização de cilindro de força gás-líquido.
3. Mecanismo de corpo do tipo portão.

Introdução
Os compressores de ar de geladeira com acumuladores de líquido são normalmente construídos com componentes que passam por um processo de brasagem em um forno, o que exige um grande centro de produção com alto consumo de energia. Agora, utilizamos a tecnologia de resistência elétrica e o processo de soldagem pode ser concluído em segundos, economizando energia e tempo.
