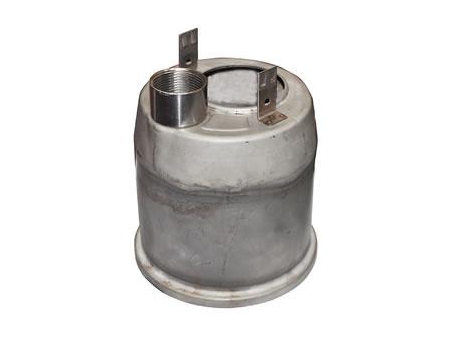

Sistema de soldadura por resistência da porca da caixa da bomba de água
Parâmetros têcnicos principais
| Item | Parâmetros |
| Fonte de alimentação (V/￠/HZ) | 380/3/50 |
| Potência do transformador de descarga (KVA) | 2*500 KVA |
| Condensador | 60 peças de 2000μF/1000V condensador |
| Corrente primária máxima (A) | 210 |
| Cabo primário (m㎡) | 50 |
| Ciclo de trabalho nominal (%) | 50 |
| Tensão secundária em vazio (V) | 18-23.5 |
| Tamanho do cilindro de soldagem (￠*L) | φ250*150 |
| Pressão máxima de trabalho (N) | 48000 |
| Pressão de ar comprimido (MPa) | 0.6-0.7 |
| Consumo de água de aquecimento (L/MIN) | 10 |
| Dimensão (C*L*A) MM | 3500*2100*3000 |
Funcionalidade
1. O soldador de bomba de água está equipado com tecnologia de soldadura de descarga de condensador 60KJ.
2. O sistema de soldagem requer alimentação e descarga manual das peças de trabalho.
Introdução
Essa máquina de soldar é concebida para caixas de bomba de água com porca de 1 polegada. A tecnologia tradicional utilizada para este processo é a soldadura por arco de tungsténio e árgon, que tem uma baixa eficiência e um elevado custo de mão de obra. A nossa tecnologia de soldadura por resistência melhora significativamente a eficiência e a qualidade da produção.

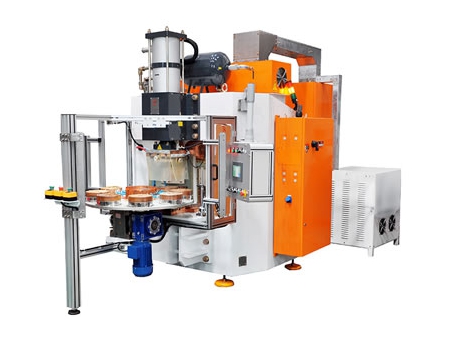

Máquina de soldagem de lâmina de bomba de água
Dimensão (unidade: mm)
| Item | Altura | Comprimento | Largura |
| Dimensão | 2550 | 4570 | 2000 |
Parâmetros têcnicos principais
| Item | Parâmetros |
| Capacidade nominal (uf) | 120000 |
| Fonte de alimentação (KVA/V/￠/HZ) | 135/380/3/50 |
| Corrente primaria máxima (A) | 210 |
| Ciclo de trabalho nominal (%) | 50 |
| Tensão secundária em vazio (V) | 18-23.5 |
| Regulador de tensão secundária série | 2 |
| Abertura do braço (mm) | 100 |
| Curso do cilindro (mm) | 150 |
| Velocidade de soldadura (m/min) (s/peça)(uma vez/s) | 6 |
| Pressão máxima de trabalho (kgf) | 2454 |
| Pressão de ar comprimido (MPa) | 0.6~0.7 |
| Consumo de ar comprimido (0,5 MPa de pressão de ar, curso:60mm) (L/uma vez) | 28 |
| Consum de água de aquecimento (L/MIN) | 10 |
| Especificação do cabo primário (MM2) | 50 |
| Corrente máxima de curto-circuito (KA) | 240 |
Funcionalidade
1. Máquina de soldagem de descarga de condensador 60KJ.
2. Utiliza uma placa giratória automática de oito estações.
3. Alimentação e descarga manual da peça de trabalho.
Introdução

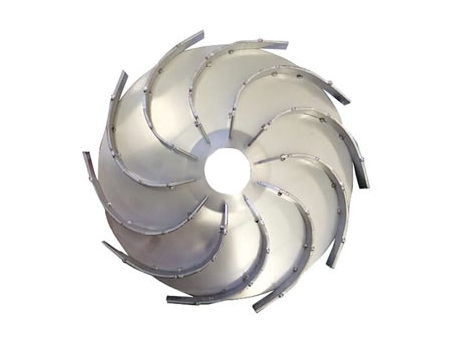

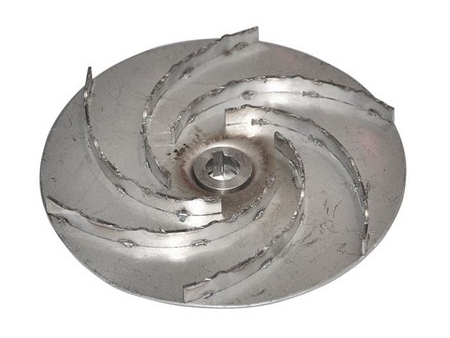

Esse sistema de soldagem foi pensado para soldar lâminas de bombas de água. Destina-se a substituir as tecnologias tradicionais de fundição. A grande corrente de soldagem não é um problema, pois adotamos uma tecnologia de soldagem de descarga de capacitor, o que reduz significativamente a demanda por capacidade de energia.

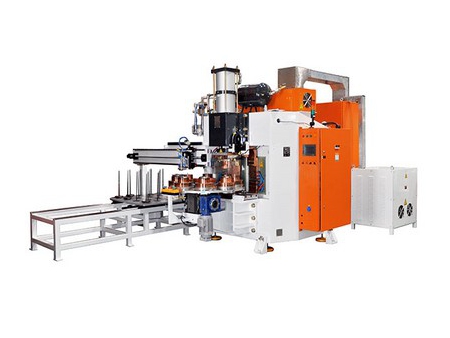

Soldadura por pontos/pressão com descarga de condensador 60000J para lâminas de bombas de água com 8 estações DR-60000-18001
Dimensão (unidade: mm)
| Modelo # | DR-60000-18001 |
| Capacidade nominal | KJ | 60 |
| Fonte de alimentação | V/Φ/Hz | 380/3/50 |
| Corrente primária máxima | A | 187 |
| Corrente de curto-circuito máxima | kA | 96.7 |
| Pressão máxima de trabalho | kN | 29 |
| Dimensão (CxLxA) | mm | 5128x3331x2528 |

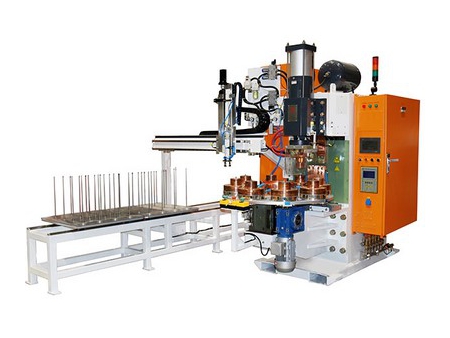

Soldador por pressão/ponto de descarga de condensador de 30000J para lâmina de bomba de água com 8 estações DR-30000-18007
Dimensão (unidade: mm)
| Modelo # | DR-30000-18007 |
| Capacidade nominal | KJ | 30 |
| Fonte de alimentação | V/Φ/Hz | 380/3/50 |
| Corrente primária máxima | A | 187 |
| Corrente de curto-circuito máxima | KA | 103 |
| Pressão máxima de trabalho | kN | 18.5 |
| Dimensão (CxLxA) | mm | 3312x2646x2314 |
