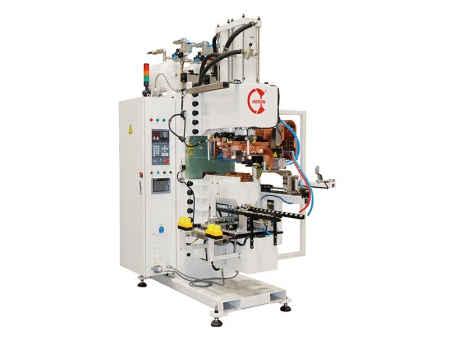

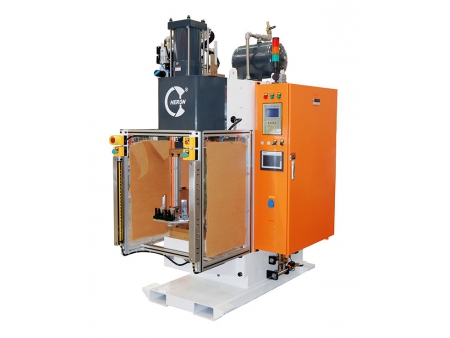

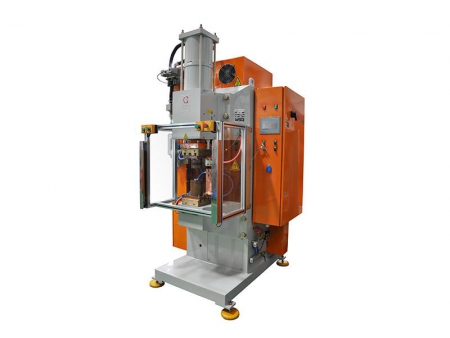

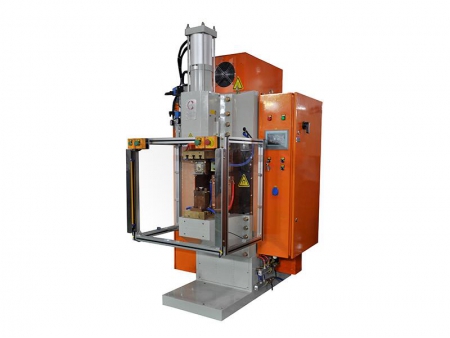

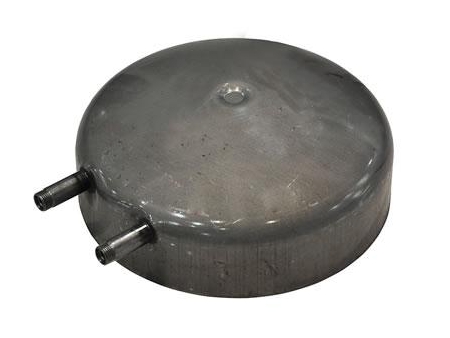

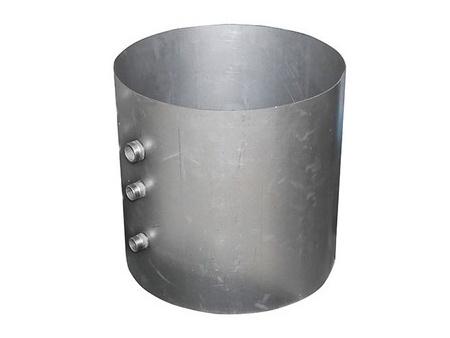

Soldador de resistência de tubo de entrada e saída de aquecedor de água
Dimensão (unidade: mm)
| Item | Altura | Comprimento | Largura |
| Tamanho | 2570 | 1920 | 1210 |
Parâmetros têcnicos principais
| item | parâmetro |
| Capacidade nominal (KVA) | 440 |
| Fonte de alimentação (V/φ/HZ) | 380/ 3 PH /50HZ |
| Corrente primária (A) | 150 |
| Ciclo de trabalho nominal (%) | 20 |
| Tensão flutuante secundária (V) | 10.4 |
| Profundidade da garganta (mm) | 350 |
| Folga do braço (mm) | 330 |
| Curso do cilindro (mm) | 120 |
| Tamanho do eletrodo (mm) | eletrodo superior: 10x58x60; eletrodo inferior: 24x30x45 |
| Dimensão da peça de trabalho (mm) | 33x46x460 |
| Capacidade de soldagem (mm) | soldagem por pontos |
| Consumo de ar comprimido (pressão de ar de 0,4 MPa, curso: 30 mm) (L/veze/s) | 12 |
| MWP N/0.5MPa | 15000 |
| Pressão do ar comprimido (MPa) | ≥0.6 |
| Consumo de ar comprimido (pressão de ar de 0,4 MPa, curso: 30 mm) (L/veze/s) | 9．24 |
| Consumo de água de resfriamento (L/MIN) | 18 |
| Especificação do cabo primário (MM2) | 3*50 2*16 |
| Corrente máxima de curto-circuito (A) | 67000 |
Funcionalidade
1. O soldador de resistência do tubo de entrada e saída do aquecedor de água adota uma máquina de solda por resistência de 440KVA.
2. O soldador é equipado com uma fuselagem de cabeça dupla, que pode realizar o processo de soldagem e fixação simultaneamente.
Introdução
O soldador por resistência do tubo de entrada e saída do aquecedor de água resolve os problemas da soldagem a arco tradicional, reduzindo a poluição por fumaça, o desperdício de consumíveis, a deformação e o vazamento. O soldador usa a tecnologia de soldagem por resistência de corrente contínua média para melhorar a eficiência e a qualidade geral da soldagem.

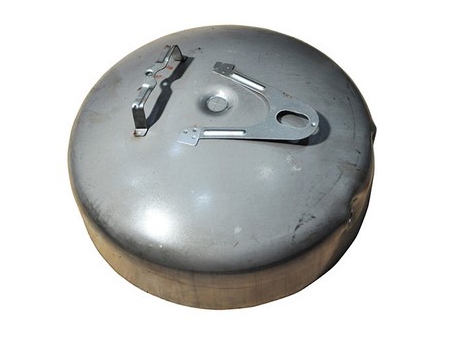

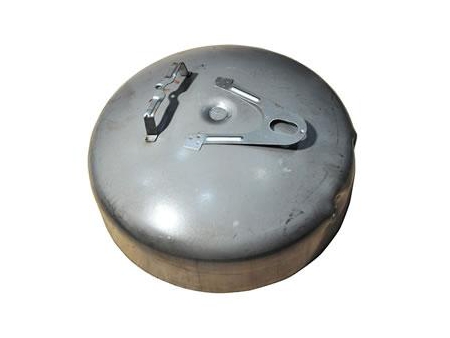

Soldador de cabides de aquecedor de água
Parâmetros têcnicos principais
| Item | Parâmetros |
| Capacidade nominal (J) | 8000 |
| Fonte de alimentação (KVA/ V/φ/HZ) | 20/380/ 3 /50HZ |
| Corrente primária (A) | 60 |
| Ciclo de trabalho nominal (%) | 50 |
| Tensão flutuante secundária (V) | 10.5-14 |
| Série de regulagem de tensão secundária | 2 |
| Profundidade da garganta (mm) | 270 |
| Folga do braço (mm) | 400 |
| Curso do cilindro (mm) | 150 |
| Tamanho do eletrodo (mm) | Φ326×97；Φ326×123；Φ411×155 |
| Capacidade de soldagem (mm) | de acordo com a peça de trabalho |
| Velocidade de soldagem (m/min) (s/peça) (uma vez/s) | 8 (incluindo carregamento manual) |
| Pressão máxima de trabalho (N/0.5MPa) | 1000 |
| Pressão do ar comprimido (MPa) | 0.6~0.7 |
| Consumo de ar comprimido (pressão de ar de 0,4 MPa, curso: 30 mm) (L/veze/s) | 18 |
| Consumo de água de resfriamento (L/MIN) | 8 |
| Especificação do cabo primário (MM2) | 3*16 2*10 |
| Corrente máxima de curto-circuito (A) | 65 |
Funcionalidade
1.Máquina de solda de descarga com capacidade de pressão média de 8000J.
2. O soldador pode realizar soldagem de cabeça dupla para operações de soldagem de alta eficiência.
Introdução
O soldador de cabide de aquecedor de água é superior aos soldadores a arco tradicionais, pois reduz a poluição por fumaça, o desperdício e a deformação da peça de trabalho. O soldador possui tecnologia de soldagem por descarga de capacitor para melhorar a eficiência e a qualidade do trabalho.

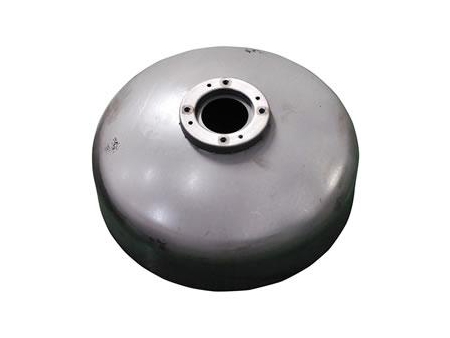

Soldador de flange redondo para aquecedor de água
Dimensão (unidade: mm)
| Item | Altura | Comprimento | Largura |
| dimensões | 2600 | 1750 | 1450 |
Parâmetros têcnicos principais
| Item | Parâmetros |
| Capacidade nominal (J) | 35000 |
| Fonte de alimentação (KVA/ V/φ/HZ) | 380/ 3 PH /50HZ |
| Corrente primária (A) | 158 |
| Ciclo de trabalho nominal (%) | 50 |
| Tensão flutuante secundária (V) | 20V, 22V, 25V |
| Série de regulação da tensão secundária | 3 |
| Profundidade da garganta (mm) | 260 |
| Folga do braço (mm) | 400 |
| Curso do cilindro (mm) | 150 |
| Tamanho do eletrodo (mm) | Φ326×97; Φ326×123; Φ411×155 |
| Velocidade de soldagem (m/min) (s/peça) (uma vez/s) | 6 |
| Pressão máxima de trabalho (N/0.5MPa) | 45000 |
| Pressão do ar comprimido (MPa) | ≥0.6 |
| Consumo de ar comprimido (pressão de ar de 0,4 MPa, curso: 30 mm) (L/vezes) | 28 |
| Consumo de água de resfriamento (L/MIN) | 10 |
| Especificação do cabo primário (MM2) | 3*50 2*16 |
| Corrente máxima de curto-circuito (A) | 175 |
Funcionalidade
1. O soldador de flange redondo do aquecedor de água é equipado com uma máquina de solda por descarga de capacitor de 35KJ.
2. O flange redondo é perfurado com 16 pontos de colisão, que são soldados de uma só vez.
Introdução
A máquina de solda de flange redonda de aquecedor de água contorna algumas das deficiências das máquinas de solda a arco tradicionais, eliminando a poluição, o desperdício e a deformação da peça de trabalho. A tecnologia de descarga do capacitor permite uma soldagem de alta eficiência com excelente qualidade.
Soldador de descarga capacitiva 15000J para cabide DR-15000-T1A01
| Modelo # | DR-15000-T1A01 |
| Capacidade nominal | KJ | 15 |
| Fonte de alimentação | V/Φ/Hz | 380/3/50 |
| Corrente primária máxima | A | 79 |
| Corrente de curto-circuito máxima | KA | 112 |
| Pressão máxima de trabalho | kN | 34 |
| Dimensão (CxLxA) | mm | 1247x1800x2200 |
Soldador de média frequência 880KVA para tubulação de água e tubo de descarga DB-880-19008
| Modelo # | DB-880-19008 |
| Capacidade nominal | KVA | 880 |
| Fonte de alimentação | V/Φ/Hz | 380/3/50 |
| Corrente primária máxima | A | 400 |
| Corrente de curto-circuito máxima | KA | 110 |
| Pressão máxima de trabalho | kN | 33 |
| Dimensão (CxLxA) | mm | 1304x2130x2779 |
