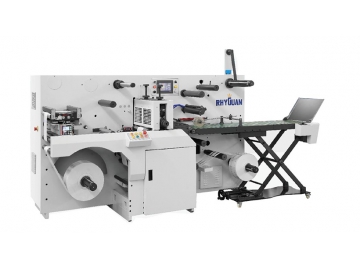

Solução de conversão de etiquetas multifuncional TOP-330
A máquina de conversão de etiquetas TOP-330 PLUS possui um sistema de acabamento de etiquetas que inclui impressão flexográfica (estampagem a frio, revestimento UV, super envernizamento e envernizamento de pontos), laminação, um sistema de serigrafia rotativa, um sistema de corte e vinco semi-rotativo, laminação, coleção e rebobinação. Esta máquina de etiquetas para estampagem a frio apresenta um sistema automático, um design fácil de usar, alta precisão e eficiência.

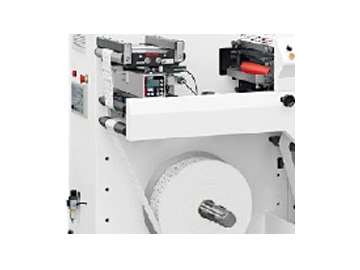

- Desbobinador com controlo de tensão em malha fechada. Orientador de web eletrónico com sensor ultra-sónico. Mandril de expansão de ar de 76mm. Capacidade máxima de diâmetro do rolo de 700 mm a 1000 mm.

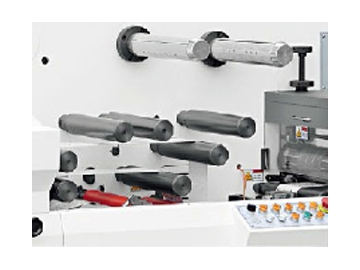

- Estampagem a frio e super verniz, com dois eixos pneumáticos que desbobinam/rebobinam.

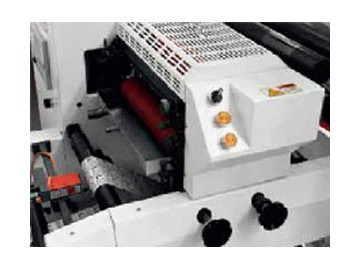

- Unidade de impressão completamente rotativa e independente, ativada através de servidores, com pré-posicionamento e registo automático.

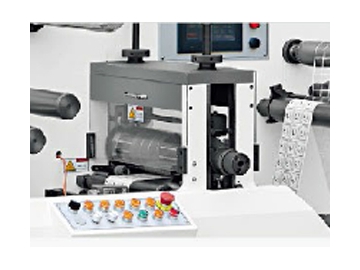

- Independente e automático. Repete os comprimentos de 50 mm a 330 mm para semi-rotativo e 190,5 mm-476,25 mm para rotação total. Cilindros magnéticos ou sólidos/gravados.

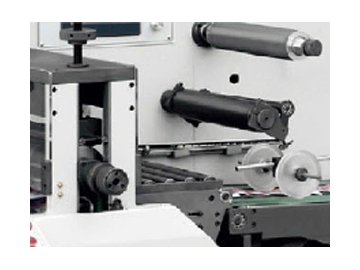

- Sistema de corte IML desenhado para uma instalação e remoção fáceis. O eliminador estático da mesa de coleção e saída de etiquetas funciona com contador e regulação de velocidade contínua.

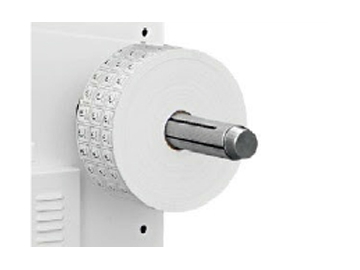

- Rebobinador com sistema de controlo de tensão em malha fechada que garante uma tensão estável e contínua. Diâmetro máximo de rebobinação é de 700 mm.
| Velocidade máxima | 300RPM |
| Precisão de registo | ±0.15mm |
| Precisão de corte | ±0.15mm |
| Largura máxima de impressão | 290mm |
| Circunferência de impressão | 55T-1 6 0T |
| Área máxima de impressão | 508 mm×320 mm (C×L) (cilindro de impressão de 160 dentes) |
| Área máxima de corte e vinco | 381mm ×320mm (L×W) 9mag. Cilindro em 120 dentes) |
| Largura do papel | 80mm ---330mm |
| Diâmetro máximo do desbobinador | φ700mm (cerca de 2000 metros) |
| Diâmetro máximo do rebobinador | φ700mm (cerca de 2000 metros) |
| Cilindro magnético | 120 dentes 1/8 (Standard) |
| Comprimento do corte | 50mm ~330mm |
| Potência do motor | 8 KW |
| Potência da lâmpada UV | 4.8KW |
| Diâmetro total ( L×W×H ) | 3600mm ×1200mm ×1500mm |
| Peso | 3000KG |
Desbobinador - orientador da Web - Sistema flexográfico (Revestimento UV e impressão e estampagem a frio) - Corte e vinco (semi-rotatório e rotatório) - Rebobinador
A: Desbobinador
B: Orientador da Web
C: 120 dentes/381 mm cilindro magnético (cilindro de 15 polegadas)
D: Servidor de motores (Panasonic importado do Japão)
E: Sistema operacional com ecrã touch HMI (Schneider PLC)
F: Sistema de impressão flexográfica com pre-registo e laminador de folhas
G: Sistema UV em 220W/CM
