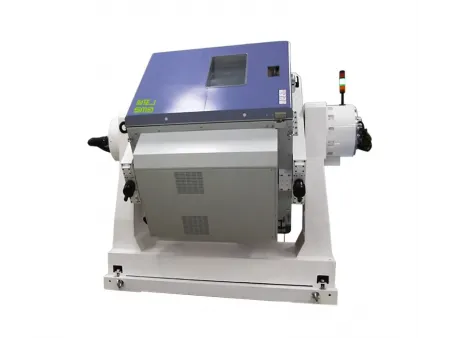

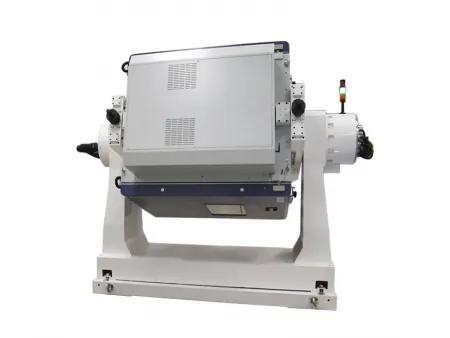

Série ZT Câmara de teste de temperatura com mesa rotativa biaxial
Simulador de movimento de dois eixos para fornecer posição, velocidade e aceleração precisas para teste e calibração de sistemas de navegação inercial
Combinando simulação de movimento precisa com ambientes térmicos controlados, este simulador de movimento permite testes e calibração precisos de componentes de navegação inercial. Uma plataforma de alta resistência de peça única funciona em conjunto com controles de medição avançados e um módulo de regulação de temperatura estável para criar condições de teste exigentes.
Perfis de movimento programáveis, como rotação, posicionamento e aceleração, ajudam a avaliar giroscópios, sensores magnéticos e unidades de medição inercial em vários cenários. A câmara é frequentemente usada para caracterizar parâmetros de modelo e coeficientes de erro térmico essenciais para o desenvolvimento de produtos. Esta solução versátil de teste ambiental oferece suporte a aplicações em sistemas automotivos, equipamentos aeroespaciais, tecnologia UAV e robótica, onde o movimento preciso e o desempenho ambiental devem ser verificados antes da implantação.
- 1 porta para cabo (Ø50 mm) com tampão e tampa de borracha macia cinza
- Hodômetro
- 2 janelas de observação (feitas de vidro isolante aquecido com design anticongelante e anticondensação)
- 1 terminal de controle de energia de amostra
1 acesso de comunicação RS-485
1 acesso Ethernet RJ-45 - Acesso USB
- Mantém um controle preciso da temperatura com flutuações limitadas a ±0,5 °C, permitindo uma calibração mais precisa da tabela de taxas e melhorando a consistência das medições.
- O desvio de temperatura permanece dentro de ±2 °C para garantir condições estáveis, facilitando a repetição dos testes e a confiança nos dados coletados.
- O design da câmara bem vedada reduz efetivamente a condensação, o que ajuda a manter os testes contínuos, protege as amostras e mantém a segurança durante toda a operação.
- A válvula de expansão eletrônica ajusta automaticamente a saída de refrigeração de acordo com os requisitos do teste, melhorando a eficiência energética, reduzindo o consumo de energia e ajudando a prolongar a vida útil do compressor.
- Um design estrutural exclusivo mantém a câmara estável durante a rotação em alta velocidade, reduzindo o impacto da vibração e simplificando a manutenção de longo prazo do sistema de refrigeração.
| Modelo | | | | | ||
| Volume da câmara (m³) | 0.13 | 0.27 | 0.57 | 0.97 | ||
| Sistema de controle de temperatura | Faixa de temperatura | -60～ 100℃ | ||||
| Flutuação de temperatura | 0.5℃ | |||||
| Desvio de temperatura | ±1.5℃ | |||||
| Uniformidade de temperatura | 2.0℃ | |||||
| Taxa de variação de temperatura | ≥3℃/min (média em condição sem carga na faixa de -40℃ a 80℃ medida na entrada de ar) | |||||
| Sistema de rotação | Diâmetro da mesa (mm) | Ø400 | Ø550 | Ø800 | Ø1000 | |
| Peso da carga útil (kg) | 50 | 50 | 100 | 100 | ||
| Excentricidade da face (mm) | 0.01 | 0.02 | 0.04 | 0.05 | ||
| Erro de rotação da inclinação | ≤±3″ | |||||
| Erro de perpendicularidade do eixo | ≤±3″ | |||||
| Precisão da posição | ≤±3″ | |||||
| Faixa de taxa | Eixo principal: ±0,001°/s ～±600°/s Eixo de inclinação: ±0,001°/s ～±300°/s | |||||
| Precisão/estabilidade da taxa | ≤±5×10⁻⁵ (média de 360°) | |||||
| Aceleração máxima | Anel interno: 200°/s² Anel externo: 100°/s² | |||||
| Anel deslizante | 80 anéis | |||||
| Dimensões internas (mm) | L | 500 | 650 | 900 | 1100 | |
| A | 500 | 650 | 700 | 800 | ||
| P | 500 | 650 | 900 | 1100 | ||
| Potência nominal (kW) | 13 | 15 | 18 | 25 | ||
Os valores de desempenho baseiam-se no funcionamento em condições ambientais entre 5 °C e 35 °C, com humidade relativa até ≤85% e temperaturas da água de refrigeração não superiores a ≤ 28 °C. As medições foram realizadas sem amostras dentro da câmara.
