Câmara de teste de altitude
Solicite uma cotação

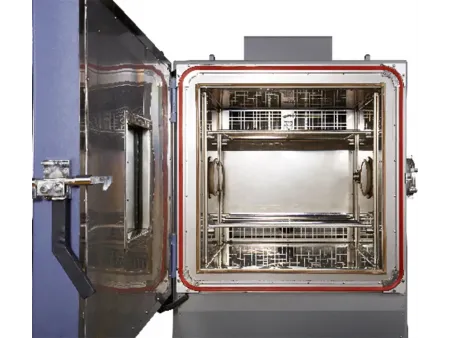

Câmara de teste ambiental para simular ambientes de alta altitude combinada com controle de temperatura e umidade para testes ambientais simultâneos
Combinando simulação de altitude com controle preciso de temperatura e umidade, essas câmaras oferecem uma maneira de recriar condições ambientais exigentes em um único espaço. Elas são usadas para estudar como produtos e materiais reagem a quedas de pressão e extremos climáticos que podem ocorrer durante o transporte, armazenamento ou operação em altitudes elevadas.
Configuração padrão

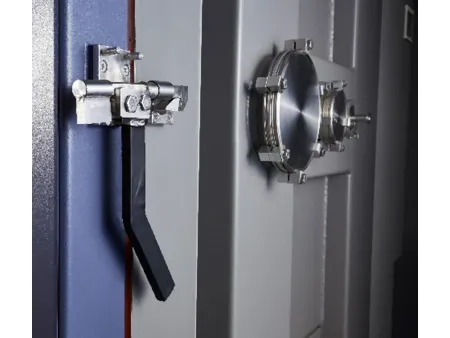

- 2 portas para cabos (Ø200 mm), fornecidas com placas de flange em branco
- Hodômetro
- 1 janela de observação (vidro isolante aquecido multicamadas)
- 1 terminal de alimentação para amostras
1 porta de comunicação RS-485
1 porta Ethernet RJ-45 - Acesso USB
- 2 prateleiras de amostra
- 1 válvula de esfera manual (DN25)
Características
- Reproduz simultaneamente alterações na temperatura, umidade e pressão atmosférica para criar cenários de teste complexos
- Permite uma descompressão rápida de 75,5 kPa para 18,8 kPa em menos de 15 segundos, incluindo um modo de descompressão explosiva para testes de segurança mais rigorosos
Aplicações típicas desse modelo de câmara
- Exposição a altas temperaturas
- Verificações de desempenho em baixas temperaturas
- Simulações de temperatura e umidade constantes
- Ciclos de temperatura alternados
- Testes combinados de temperatura e umidade
- Testes de umidade
- Avaliações de baixa pressão e testes de condições integrados
Parâmetros técnicos
Modelo | | | | | | | | | | | | ||
Volume da câmara (m³) | 0.36 | 0.72 | 1.0 | 2.37 | 0.36 | 0.72 | 1.0 | 2.37 | 5.1 | 8.0 | 12.0 | ||
Performance | Faixa de temperatura | (Temperatura ambiente 20)℃~ 160℃ | -70℃~ 160℃ | ||||||||||
Faixa de pressão | Pressão atmosférica~0,5 kPa (em condições de área de teste seca) | ||||||||||||
Faixa de umidade | —— | (25~95)%RH/(20~75℃), pressão de ar ≥54KPa, quando não há umidade ativa e carga térmica | |||||||||||
Flutuação de temperatura | 1.0℃ (sob pressão atmosférica, sem carga) (em conformidade com a norma GB/T5170.2-20) | ||||||||||||
Deviação de temperatura | ±2.0℃ (sob pressão atmosférica, sem carga) | ||||||||||||
Uniformidade de temperatura | 2.0℃ (sob pressão atmosférica, sem carga) | ||||||||||||
Desvio de umidade (sob pressão atmosférica, sem carga) | —— | ±3.0%RH (>75%RH) ±5.0%RH (≤75%RH) | |||||||||||
Desvio de temperatura | ±1kPa (pressão ≥20kPa) ±5% (pressão 2~20kPa) ±0.1kPa (pressão ≤2kPa) | ||||||||||||
Taxa de aumento da temperatura (sob pressão atmosférica, sem carga) | 25℃ (temperatura ambiental)→ 160℃ | ||||||||||||
≤60min | |||||||||||||
Taxa de queda de temperatura (sob pressão atmosférica, sem carga) | —— | 25℃→-65℃ | |||||||||||
—— | ≤65min | ≤70min | ≤90min | ≤80min | ≤90min | ||||||||
Taxa de queda de pressão (sem carga, área de teste seca) | Pressão atmosférica →1kPa | ||||||||||||
≤25min | ≤30min | ≤45min | ≤25min | ≤30min | ≤45 min | ||||||||
Queda rápida de pressão (opcional) | Dentro de 15sec, de 75.5kPa a 18.8kPa | ||||||||||||
Função de teste de descompressão explosiva (opcional) | Dentro de 0.1sec, de 75.5kPa a 18.8kPa | ||||||||||||
Dimensões internas | L | 600 | 800 | 1000 | 1300 | 600 | 800 | 1000 | 1300 | 1600 | 2000 | 2000 | |
A | 750 | 900 | 1000 | 1300 | 750 | 900 | 1000 | 1300 | 2000 | 2000 | 2000 | ||
P | 800 | 1000 | 1000 | 1400 | 800 | 1000 | 1000 | 1400 | 1600 | 2000 | 3000 | ||
Dimensões externas (sem saliência) | L | 1130 | 1290 | 1490 | 1790 | 1130 | 1290 | 1490 | 1790 | 2050 | 2450 | 2450 | |
A | 2205 | 2350 | 2450 | 2750 | 2205 | 2350 | 2450 | 2750 | 3005 | 3005 | 3005 | ||
P | 2370 | 2510 | 2510 | 2910 | 2370 | 2510 | 2510 | 2910 | 4850 | 5250 | 6250 | ||
Fonte de alimentação | 380V trifásica, quatro fios fio de aterramento de proteção | ||||||||||||
Método de condensação | Resfriado a ar | Resfriado a água |
Dados de desempenho medidos com a câmara vazia, em condições ambientais de 5 °C a 35 °C, umidade relativa até 85% e temperatura da água de resfriamento não superior a 28 °C.
Quais indústrias normalmente usam câmaras de teste de altitude?
Quais indústrias normalmente usam câmaras de teste de altitude?
As câmaras de teste de altitude são amplamente utilizadas em setores como eletrônicos, automotivo, aeroespacial e farmacêutico. Essas câmaras ajudam a avaliar o desempenho de materiais e componentes quando expostos a estresses ambientais combinados, como baixa pressão atmosférica, temperaturas extremas e umidade controlada. Elas são essenciais para aplicações que exigem validação em condições de alta altitude ou transporte.
Como uma câmara de teste de altitude difere de uma câmara padrão de temperatura e umidade?
Como uma câmara de teste de altitude difere de uma câmara padrão de temperatura e umidade?
Ao contrário das câmaras convencionais de temperatura e umidade, uma câmara de teste de altitude também pode simular a redução da pressão atmosférica. Essa capacidade permite recriar ambientes de alta altitude ou as condições de baixa pressão encontradas durante o transporte aéreo. A combinação do controle de pressão, temperatura e umidade em um único sistema proporciona testes mais abrangentes para a confiabilidade e segurança do produto.
